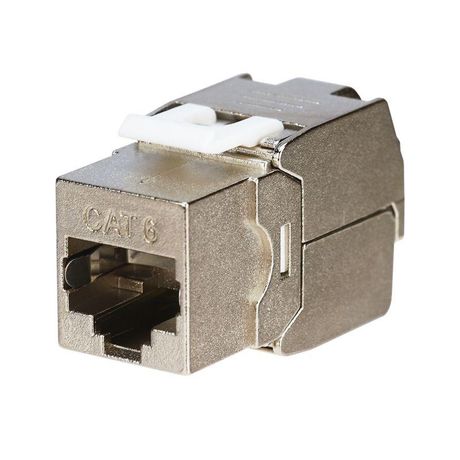

Модуль Keystone Jack RJ-45(8P8C), FTP экранированный, CAT 6, тип 180 градусов, самозажимной REXANT PRO | 02-0261 MEET

Модуль Keystone Jack RJ-45(8P8C) FTP экранированный CAT6 тип 180 градусов самозажимной от REXANT (артикул 02-0261) предназначен для надёжного подключения сетевого оборудования через экранированные кабели категории 6. Подходит для монтажа в патч-панели, настенные розетки и модульные системы Mosaic.

Назначение и область применения

Этот модуль служит для создания точек подключения в локальных сетях. Он устанавливается в стеновые розетки, патч-панели и другие модульные корпуса, обеспечивая соединение между кабелем и устройством - компьютером, телефоном, камерой или другим оборудованием с интерфейсом Ethernet. Экранирование (FTP) делает его подходящим для сред с высоким уровнем электромагнитных помех: офисы с плотной проводкой, серверные комнаты, промышленные объекты, медицинские учреждения.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C) - восемь контактов, совместим с кабелями Cat5e, Cat6, Cat6a
• Экранирование: FTP (foiled twisted pair) - общий экран из фольги вокруг всех пар
• Категория: Cat6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Полоса пропускания: 250 МГц - соответствует требованиям стандарта Cat6
• Угол выхода: 180° - кабель выходит прямо назад, удобен для компактной укладки в панелях
• Тип терминирования: самозажимной (tool-less) - монтаж без специального инструмента
• Материал контактов: фосфористая бронза с золотым напылением 1,27 мкм (для сигнальных контактов)
• Покрытие контактов IDC: оловянный сплав 2,54 мкм - для надёжного соединения с жилами кабеля
• Корпус: литой цинк-алюминиевый сплав + ударопрочный ABS-пластик

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и панелями, имеющими квадратное отверстие 19×19 мм. Установка происходит путём вдавливания модуля в паз до щелчка. Для подключения кабеля:

• Зачистите внешнюю оболочку кабеля на 2–3 см
• Расправьте витые пары, сохраняя их скрутку как можно ближе к контактам
• Вставьте каждую жилу в соответствующий канал согласно T568A/B
• Зажмите жилы нажатием на крышку - она автоматически обрезает изоляцию и замыкает контакт

Не требует обжимного инструмента, но рекомендуется использовать тестер для проверки целостности связи после монтажа.

Безопасность и стандарты

Модуль соответствует требованиям к категории Cat6 и обеспечивает экранированную передачу сигналов, снижающую влияние внешних помех. Напыление золота на контактах предотвращает окисление и гарантирует долговременную проводимость. Корпус выполнен из материалов, устойчивых к механическим нагрузкам и перепадам температур, что повышает безопасность при длительной эксплуатации.

Преимущества

• Высокая надёжность благодаря золотому покрытию контактов - меньше потерь сигнала и дольше срок службы
• Ecrанирование FTP защищает от помех в условиях плотной проводки
• Угол 180° позволяет экономить место внутри панелей и избежать перегибов кабеля
• Самозажимная система ускоряет монтаж и исключает ошибки при обжиме
• Прочные материалы корпуса обеспечивают устойчивость к деформациям при частом использовании

Ограничения применения

• Не предназначена для работы вне помещений - не имеет защиты IP
• Подходит только для экранированных кабелей Cat6/FTP; использование с UTP кабелями сводит на нет преимущество экранирования
• Не рекомендуется для подключения кабелей с диаметром жил более 0,6 мм - возможны плохие контакты
• Не поддерживает PoE++ (IEEE 802.3bt) на максимальной мощности - ограничено тепловыделением в маленьком корпусе

Примеры использования

• Инсталляция в офисных розетках для подключения ПК, VoIP-телефонов и IP-камер
• Монтаж в патч-панелях серверных стоек для организации коммуникационной инфраструктуры
• Использование в системах умного дома, где требуется стабильная связь между контроллерами и датчиками
• Применение в медицинских и промышленных помещениях с высоким уровнем электромагнитных помех

Практические советы

• При монтаже соблюдайте порядок цветов (T568B чаще всего используется в России) - это важно для совместимости с другими элементами сети
• Не перегибайте кабель слишком сильно рядом с модулем - радиус изгиба должен быть не менее 4 диаметров кабеля
• Перед установкой проверьте, чтобы внутренний диаметр корпуса был не менее 60 мм - иначе модуль не войдёт
• Для лучшей экранирующей эффективности обязательно заземлите экран кабеля на стороне коммутатора или патч-панели
• Храните запасные модули в сухом месте - влага может повредить металлические контакты даже с золотым покрытием
