Вставка плавкая НПН2-60-31,5А-У3 | 110770 КЭАЗ

Вставка плавкая НПН2-60 31,5А У3 - это однополюсный силовой предохранитель, предназначеный для защиты оборудования от перегрузок и коротких замыканий в сетях переменного тока до 380 В. Произведён КЭАЗ, соответствует серийному решению НПН2 и имеет артикул 110770.

Назначение и область применения

Вставка плавкая НПН2-60 31,5А У3 используется для защиты электрических цепей на промышленных предприятиях, в жилых и общественных зданиях. Применяется в силовых цепях переменного тока с частотой 50–60 Гц и номинальным напряжением до 380 В. Подходит для установки в устройствах управления, распределительных щитах, контакторах и других аппаратах, где требуется надёжная защита от аварийных токов.

Технические характеристики

• Номинальный ток: 31,5 А - максимальный длительно допустимый ток, который выдерживает вставка без срабатывания;
• Номинальное напряжение: 380 В AC - работает в трёхфазных сетях переменного тока;
• Разрывная способность: 10 кА - способна безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Категория применения: gR - класс быстродействующего предохранителя для защиты полупроводниковых устройств и силового оборудования;
• Количество полюсов: 1 - однopolюсная конструкция, требует установки в паре для двух- и трёхфазных систем;
• Габариты: 22×75 мм - стандартный размер для совместимости с типовыми держателями;
• Температурный диапазон: от –10 до +55 C - обеспечивает работу в большинстве помещений, кроме экстремальных условий;
• Степень защиты IP00: отсутствие внешней защиты - вставка устанавливается внутри корпуса или защищённой среды;
• Частота: 50 / 60 Гц - совместима со всеми распространенными сетями;

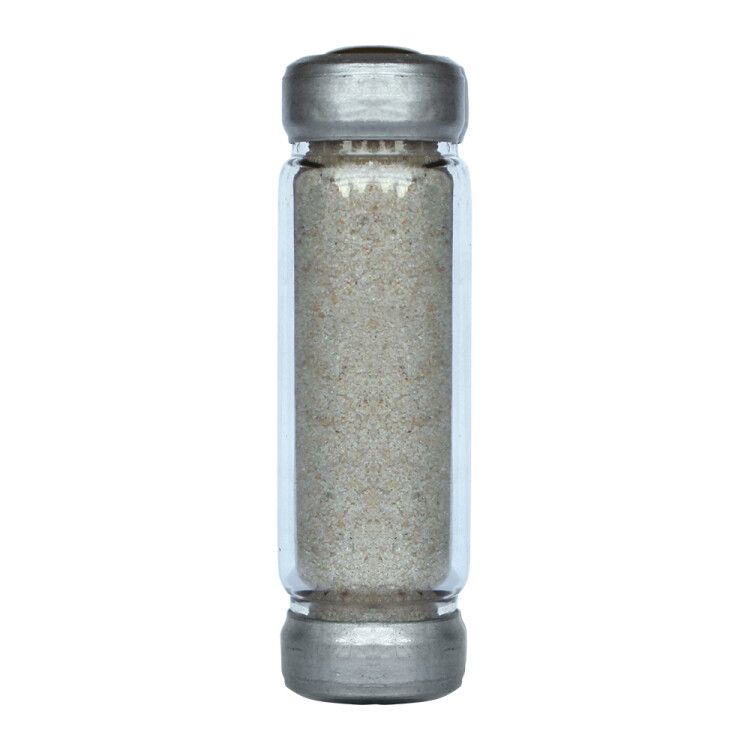

• Материал и конструкция: кварцевый песок заполняет корпус, гасит дугу при срабатывании; элемент выполнен из меди с высечкой для точного срабатывания;
• Нормативный документ: ТУ3424-050-05758109-2009 - регламентирует изготовление и тестирование;
• Код в реестре РЭП: РЭ-2496/20 - зарегистрирован в государственной системе контроля качества.

Совместимость и монтаж

Вставка плавкая НПН2-60 31,5А У3 - втычного типа, рассчитана на установку в специальные держатели (например, серии ПН2 или аналогичные). Монтаж осуществляется на аппарат - то есть вставка фиксируется механически в контактном устройстве, которое уже установлено в щите или оборудовании. Для работы необходимо использовать держатель с подходящими контактами и посадочным местом под размер 22×75 мм. Не рекомендуется применять вручную закрепляемые или самодельные решения - риск плохого контакта и нагрева.

Безопасность и стандарты

Производится согласно ТУ3424-050-05758109-2009 и прошёл проверку в рамках реестра РЭП (РЭ-2496/20). Предохранитель соответствует требованиям безопасности для промышленного оборудования. Благодаря категории gR, он обеспечивает координированную защиту даже при наличии чувствительных компонентов, таких как преобразователи частоты или модули IGBT. Однако из-за степени защиты IP00 использование вне герметичного корпуса недопустимо - открытая вставка опасна при доступе человека к токоведущим частям.

Преимущества

• Высокая разрывная способность (10 кА) позволяет работать в условиях возможных больших токов КЗ;
• Быстрое срабатывание благодаря технологии gR снижает повреждение дорогостоящего оборудования;
• Стандартные габариты обеспечивают широкую совместимость с существующими держателями;
• Надёжная конструкция с кварцевым наполнителем гарантирует стабильную работу при многократных импульсах нагрузки;
• Подтверждённое соответствие нормативам РФ через регистрацию в РЭП.

Ограничения применения

• Не применяется в цепях постоянного тока выше 220 В - указано в описании производителя, хотя вставка предназначена для переменного тока;
• IP00 исключает возможность установки во влажных, пыльных или открытых помещениях без дополнительной защиты;
• Не подлежит восстановлению после срабатывания - обязательна замена новой вставкой того же номинала;
• Только одно полюсное исполнение - для трёхфазных систем требуется три штук, каждая в своём держателе;
• Работает только в диапазоне температур от –10 до +55 C - при более низких температурах возможно изменение времени срабатывания.

Примеры использования

• Защита входных цепей частотных преобразователей на заводах;
• Щитовое оборудование в производственных цехах с двигателями мощностью до 15 кВт;
• Автоматические линии с конвейерами и насосами;
• Распределительные пункты в торговых центрах и офисных зданиях;
• Цепи питания сварочных аппаратов и другого тяжёлого оборудования.

Практические советы

• Выбирая вставку НПН2-60 31,5А У3, всегда проверяйте номинал держателя - он должен точно соответствовать размеру 22×75 мм и типу втычного монтажа;
• При замене используйте только оригинальные или сертифицированные аналоги - некачественные копии могут иметь неверную временятоковую характеристику;
• Обязательно отключайте питание перед заменой - даже малый ток может вызвать дугу при извлечении;
• Не смешивайте в одном держателе вставки разных производителей - различаются материалы и время срабатывания;
• Для многофазных систем заказывайте наборы по 3 единицы - так удобнее хранить и менять;
• Проверьте наличие теплового режима в месте установки - если рядом находятся нагреваемые элементы, температура вокруг может превысить +55 C, что снизит срок службы.
