Вставка плавкая ППН 33 80А X3 габарит 0 УХЛ3 КЭАЗ 111346

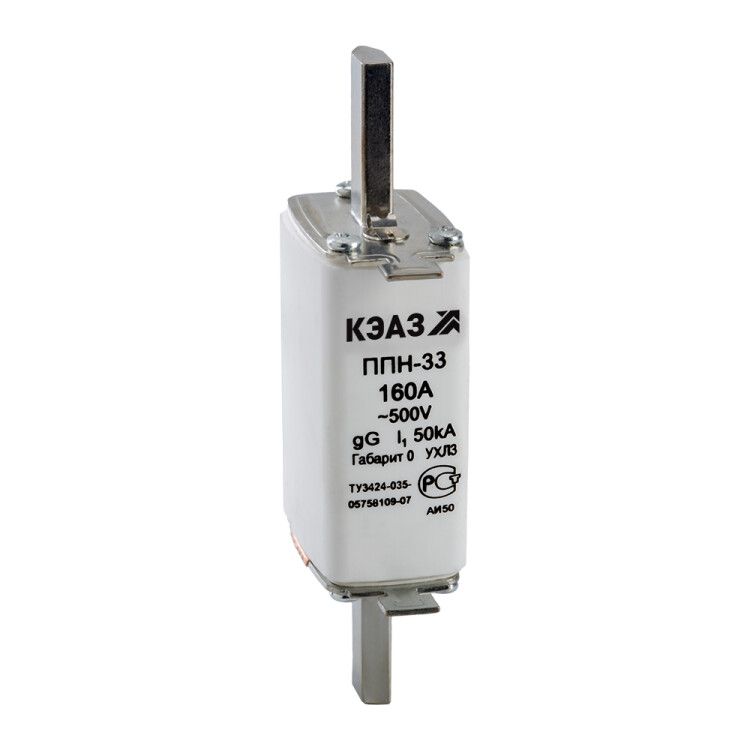

Вставка плавкая ППН-33-Х3-0-80А-УХЛ3 от КЭАЗ - это надёжный однополюсный предохранитель ножевого типа, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в распределительных устройствах, пускателях и других аппаратах, где требуется быстрое отключение при аварийных режимах.

Назначение и область применения

Вставка плавкая ППН-33-Х3-0-80А-УХЛ3 используется для защиты электрических цепей с номинальным током до 80 А и напряжением до 690 В переменного тока частотой 50/60 Гц. Относится к категории gL/gG - значит, обеспечивает защиту как от длительных перегрузок, так и от высоких токов короткого замыкания. Подходит для установки в силовые щиты, контакторы, автоматические выключатели и другие коммутационные аппараты. Особенно эффективна в условиях повышенной нагрузки: на станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 690 В AC
• Предельная отключающая способность: 50 кА - способна безопасно прервать даже очень большие токи КЗ
• Типоразмер: 0 - соответствует стандартному габариту для втычных предохранителей
• Род тока: переменный (AC)
• Частота: 50/60 Гц
• Мощность потерь: 9 Вт - указывает на тепловую нагрузку при работе, важно учитывать при проектировании теплообмена
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных регионов и неотапливаемых помещений
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или защищённую среду
• Индикация срабатывания: верхний индикатор - позволяет визуально определить, что вставка перегорела
• С бойком: да - механический выброс при срабатывании повышает надёжность отключения и сигнализирует о выходе из строя
• Способ монтажа: на аппарат - вставляется в специальный держатель, не требует проводки
• Количество полюсов: 1

Совместимость и монтаж

Вставка плавкая ППН-33-Х3-0-80А-УХЛ3 совместима с держателями предохранителей типоразмера 0, соответствующими ГОСТ Р 50339.0-2003. Монтируется исключительно в специально предназначенных для этого аппаратах - например, в пускателях ПМА, ПМЛ, рубильниках и ячейках КЭАЗ. Нельзя использовать в держателях другого типоразмера (например, 1 или 2). Для замены достаточно вынуть старую вставку и вставить новую - операция занимает несколько секунд. Обязательно отключите питание перед заменой!

Безопасность и стандарты

Вставка плавкая ППН-33-Х3-0-80А-УХЛ3 изготовлена в соответствии с требованиями ГОСТ Р 50339.0-2003 и техническими условиями ТУ3424-050-05758109-2009. Соответствие этим нормам гарантирует соответствие международным требованиям безопасности и надёжности. Индикатор срабатывания и наличие бойка обеспечивают дополнительную безопасность при обслуживании - снижают риск случайного прикосновения к токоведущим частям после срабатывания.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими токами КЗ
• Надёжная визуальная индикация - легко диагностировать отказ без тестирования
• Механизм с бойком - гарантированное физическое отключение и предотвращение повторного включения
• Широкий диапазон рабочих температур - можно применять в суровых климатических условиях
• Простота замены - не требует инструментов, замена выполняется руками
• Низкие потери мощности (9 Вт) - минимизируют нагрев в держателе и энергопотери

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Степень защиты IP00 - нельзя устанавливать в открытых местах, на улице или во влажных помещениях без корпуса
• Подходит только для держателей типоразмера 0 - несовместима с другими типоразмерами
• Не рекомендуется для защиты чувствительной электроники - предназначена для силовой нагрузки
• Не подлежит восстановлению - после срабатывания обязательна замена

Примеры использования

• Защита двигателей в промышленных станках с номинальным током до 80 А
• Фазовая защита в пускателях КЭАЗ серии ПМЛ
• Автоматические выключатели и рубильники в распределительных щитах на объектах с холодным климатом
• Цепи управления и питания конвейерных линий в пищевой и химической промышленности
• Щиты освещения и силовые шкафы в неотапливаемых зонах (склады, парковки, производственные ангары)

Практические советы

• При выборе проверьте типоразмер держателя - он должен точно соответствовать “тип 0”. Неправильный размер - риск плохого контакта и перегрева.
• Обязательно используйте вставку только с подходящим номиналом тока. Замена на более высокий (например, 100 А) лишает цепь защиты.
• При замене всегда проверяйте состояние держателя: окисление контактов, трещины, деформацию - они могут вызвать перегрев даже при новой вставке.
• Для работы при температурах ниже -40 C убедитесь, что весь комплект (держатель, вставка, соединения) рассчитан на такие условия - материал может стать хрупким.
• Храните запасные вставки в сухом месте - влага может повлиять на работу индикатора и контактные поверхности.
• При использовании в многополосных системах - каждая фаза должна иметь свою вставку ППН-33-Х3-0-80А-УХЛ3; не допускается использование одной вставки на несколько полюсов.
