Вставка плавкая ПН-2 100/80.0А - 9534581 СибЭлектро

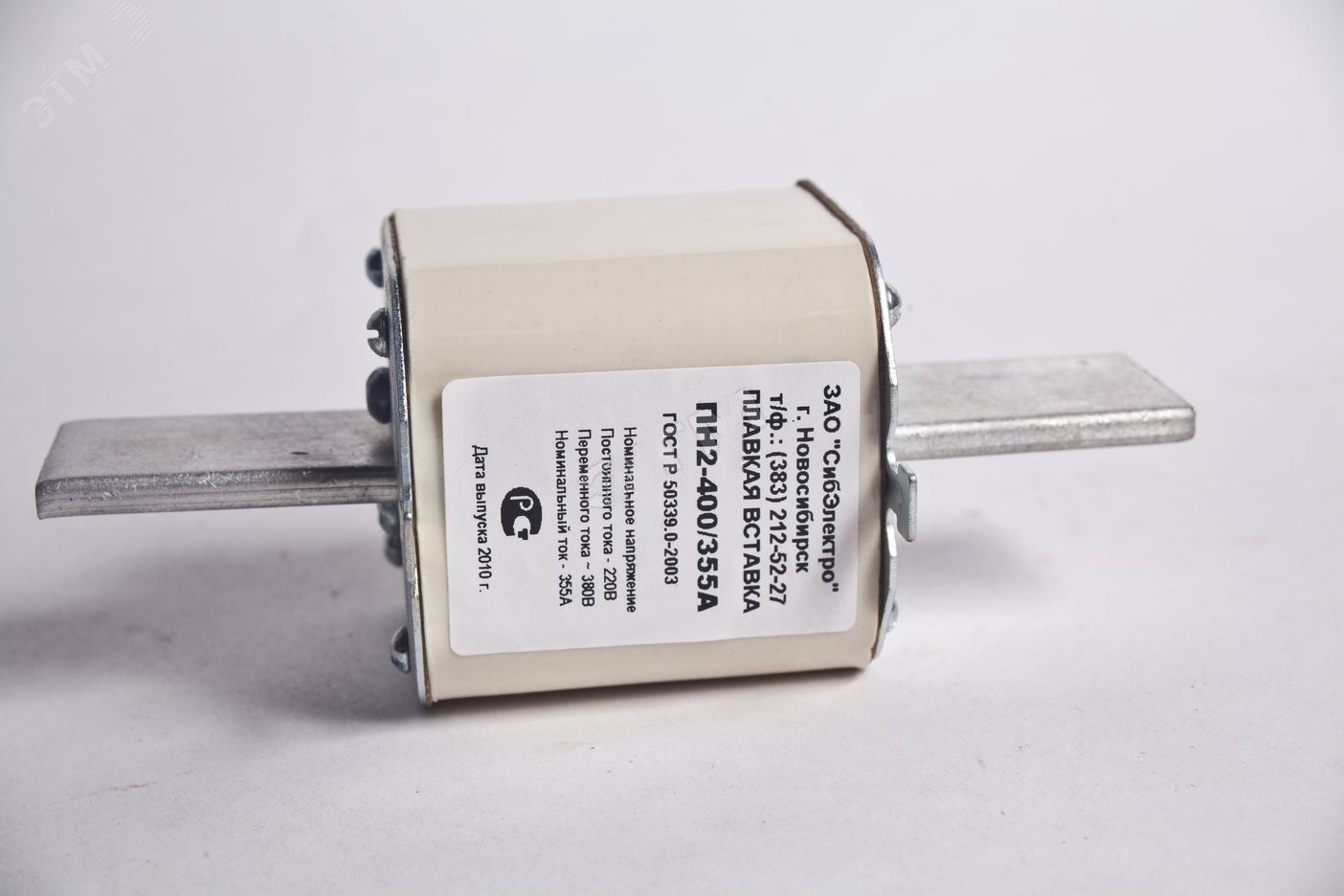

Вставка плавкая ПН-2 100/80.0 А от бренда Сибэлектро - это однополюсный предохранитель с заменяемой плавкой вставкой, предназначенный для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного и постоянного тока напряжением до 380 В.

Назначение и область применения

Вставка плавкая ПН-2 100/80.0 А используется для защиты электрических цепей в условиях повышенной нагрузки. Она применяется в коммутационных аппаратах, щитах управления, на производствах с высокими импульсными токами - например, на станках, насосах, конвейерах и других устройствах, где требуется быстрое отключение при аварийном режиме. Предназначен для установки в специальные держатели типа “на аппарат”.

Технические характеристики

• Номинальный ток: 80 А - максимальный длительно допустимый ток, который вставка выдерживает без срабатывания;
• Габаритная модель: 100 А - указывает на типоразмер держателя, совместимого с этой вставкой; сама вставка рассчитана на 80 А, но устанавливается в гнездо, предназначенное для более мощных моделей;
• Номинальное напряжение: 380 В - работает в сетях переменного и постоянного тока до этого значения;
• Род тока: AC/DC - подходит как для однофазных/трёхфазных сетей переменного тока, так и для цепей постоянного тока;
• Количество полюсов: 1 - защищает одну фазу или один провод;
• Степень защиты IP20 - защищена от доступа пальцами и крупным инструментом, но не герметична, требует установки внутри закрытых устройств;
• Климатическое исполнение У3 - умеренно холодный и влажный климат, в помещениях с контролируемой средой;
• Диапазон рабочих температур: от –60 C до +40 C - сохраняет работоспособность даже в суровых условиях, например, на открытых площадках зимой или в неотапливаемых цехах;
• Материал плавкого элемента: медная лента толщиной 0,1–0,2 мм - обеспечивает точную и воспроизводимую характеристику срабатывания;
• Заполнение корпуса: кварцевый песок - способствует гашению дуги при разрыве цепи, снижает риск возгорания и увеличивает срок службы.

Совместимость и монтаж

Вставка плавкая ПН-2 100/80.0 А устанавливается исключительно в держатели, соответствующие габариту 100 А. Монтаж осуществляется путём ввода в контактные зажимы аппарата - без инструментов, просто вставляется и фиксируется механически. Крепление не требует сверления или болтов. Обязательно проверьте соответствие держателя модели ПН-2, поскольку другие типы (например, ПН-1) имеют другую форму контактов. Нельзя использовать эту вставку в держателях меньшего размера - она не войдёт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1 для предохранителей низкого напряжения. Конструкция с кварцевым наполнителем минимизирует выброс горячих частиц и пламени при срабатывании, что повышает безопасность обслуживания. Однако, несмотря на надёжность, перед заменой всегда необходимо отключить питание и убедиться в отсутствии напряжения.

Преимущества

• Высокая коммутационная способность благодаря кварцевому песку - эффективно гасит дугу даже при больших токах КЗ;
• Заменяемая плавкая вставка - позволяет менять только повреждённый элемент, не меняя весь держатель;
• Широкий температурный диапазон - надёжно работает в холодных регионах и неотапливаемых объектах;
• Фарфоровое основание - устойчиво к нагреву, химическим воздействиям и долговечно;
• Поддержка DC - редкое преимущество среди аналогов, делает её подходящей для систем с постоянным током, таких как солнечные или системы питания постоянного тока.

Ограничения применения

• Не для внешней установки - степень защиты IP20 не защищает от воды, пыли и атмосферных осадков;
• Не рекомендовано применение в местах с частыми включениями/выключениями - не является автоматическим выключателем, после срабатывания нужна замена;
• Нельзя использовать с другими типами держателей - только с ПН-2, 100 А;
• Не подходит для защиты чувствительной электроники - имеет задержку срабатывания, характерную для классических предохранителей, а не для быстродействующих SMD-устройств.

Примеры использования

• Защита двигателя 5,5 кВт в промышленном станке с пускателем ПМА;
• Цепь постоянного тока 24 В / 80 А в системе зарядки аккумуляторов;
• Щитовая распределительная система на заводе с U = 380 В, 50 Гц;
• Энергообъекты в Сибири и Дальнем Востоке - благодаря работе при –60 C.

Практические советы

• Выбирая вставку, ориентируйтесь на номинальный ток 80 А, а не на габарит 100 А - последний определяет лишь размер держателя;
• Проверяйте целостность вставки визуально: трещины на фарфоре или потемневшие участки - сигнал к замене, даже если цепь ещё работает;
• При замене используйте те же параметры - нельзя ставить вставку на 100 А вместо 80 А, это создаёт опасность перегрева оборудования;
• Обращайте внимание на серийный номер и артикулы 10080 / 9534581 - они гарантируют оригинальность продукта от Сибэлектро;
• Храните запасные вставки в сухом месте - влага может вызвать окисление контактов и затруднить монтаж.
