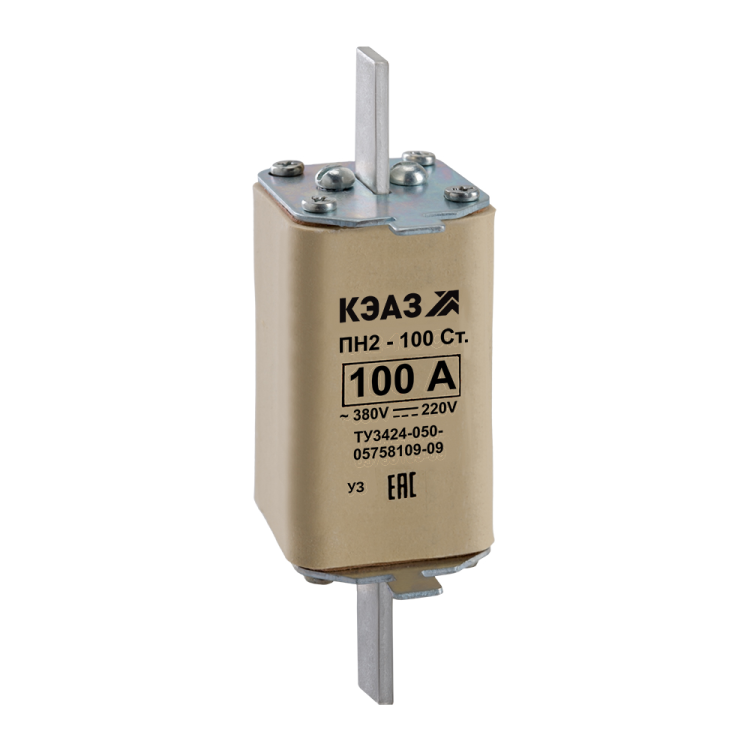

Вставка плавкая ПН2-100-С-80А-У3 | 120113 КЭАЗ

Вставка плавкая ПН2-100-С-80А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей переменного и постоянного тока. Применяется в аппаратах с высокой отключающей способностью, обеспечивает надёжную работу при экстремальных температурах и соответствует требованиям ГОСТ 17242-86.

Назначение и область применения

Вставка плавкая ПН2-100-С-80А-У3 предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Относится к категории gL/gG - то есть работает как в защите кабелей, так и в защите оборудования. Подходит для установки в выключатели, контакторы, коммутационные ящики и другие устройства силовой автоматики. Часто используется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах управления.

Технические характеристики

• Номинальный ток: 80 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 380 В - максимальное рабочее напряжение сети
• Отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Тип напряжения: AC/DC - совместима с переменным и постоянным током
• Частота: 50/60 Гц - работает в сетях с любой из этих частот
• Количество полюсов: 1 - однополюсная конструкция
• Габарит предохранителя: 100 А - физический размер соответствует ряду предохранителей на 100 А, что важно для совместимости с держателями
• Потери мощности: 12,5 Вт - тепловые потери при работе на номинальном токе, влияет на нагрев корпуса аппарата
• Диапазон рабочих температур: от -60 до +40 C - позволяет использовать в холодных условиях, включая уличные щиты и морозильные камеры
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытый корпус
• Исполнение: втычное - вставляется в держатель контактными штырями
• Климатическое исполнение: У3 - рассчитана на умеренный климат с возможностью работы в помещениях с контролируемой влажностью

Совместимость и монтаж

Вставка плавкая ПН2-100-С-80А-У3 совместима с держателями предохранителей серии ПН2, предназначенными для втычного монтажа. Монтаж осуществляется на аппарат - то есть вставка устанавливается внутрь уже смонтированного устройства, такого как рубильник, автоматический выключатель или распределительный щит с подходящими гнездами. Посадочные размеры соответствуют стандартному формату 100 А, поэтому не следует путать её с вставками меньшего габарита (например, 63 А). Для правильной установки проверьте соответствие типоразмера держателя и глубины посадки.

Безопасность и стандарты

• Соответствует ГОСТ 17242-86 - основной норматив для плавких вставок в России
• Произведено по ТУ3424-050-05758109-2009 - технические условия завода-производителя
• Занесена в Реестр средств измерений РФ под номером РЭ-2495/20

Не содержит свинца и других запрещённых веществ согласно RoHS. Сертифицирована для использования в промышленных объектах.

Преимущества

• Высокая отключающая способность (100 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах
• Широкий температурный диапазон - можно применять в суровых климатических зонах
• Поддержка AC/DC - универсальность для различных типов цепей
• Надёжность производства КЭАЗ - завод известен долговечностью компонентов в тяжёлых условиях эксплуатации
• Минимальные потери мощности (12,5 Вт) - снижают нагрев в держателе и повышают энергоэффективность системы

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать на открытом воздухе или во влажных средах без корпуса
• Только втычное исполнение - не подходит для монтажа на DIN-рейку или болтовое соединение
• Однополюсная конструкция - не применяется в трёхфазных цепях без трёх отдельных вставок
• Не рекомендуется для защиты чувствительной электроники - предназначена исключительно для силовых нагрузок

Примеры использования

• Защита двигателя 30–40 кВт в промышленном станке
• Фазовая защита в частотном преобразователе с входом 380 В AC
• Цепь питания конвейерной ленты в пищевой промышленности
• Автоматика в холодильных установках с низкотемпературным режимом

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - даже при отключенном устройстве может сохраняться заряд
• Выбирайте вставку по номинальному току, а не по габариту - вставка 80 А может иметь габарит 100 А, но не должна использоваться вместо 100 А
• Проверяйте целостность держателя перед установкой - окисление или деформация контактов могут вызывать перегрев
• При многократных срабатываниях заменяйте не только вставку, но и держатель - они работают как пара
• Для систем с частыми пусками (насосы, компрессоры) убедитесь, что время срабатывания вставки соответствует характеристикам нагрузки - ПН2-100-С-80А-У3 имеет медленную характеристику, что хорошо для таких условий
