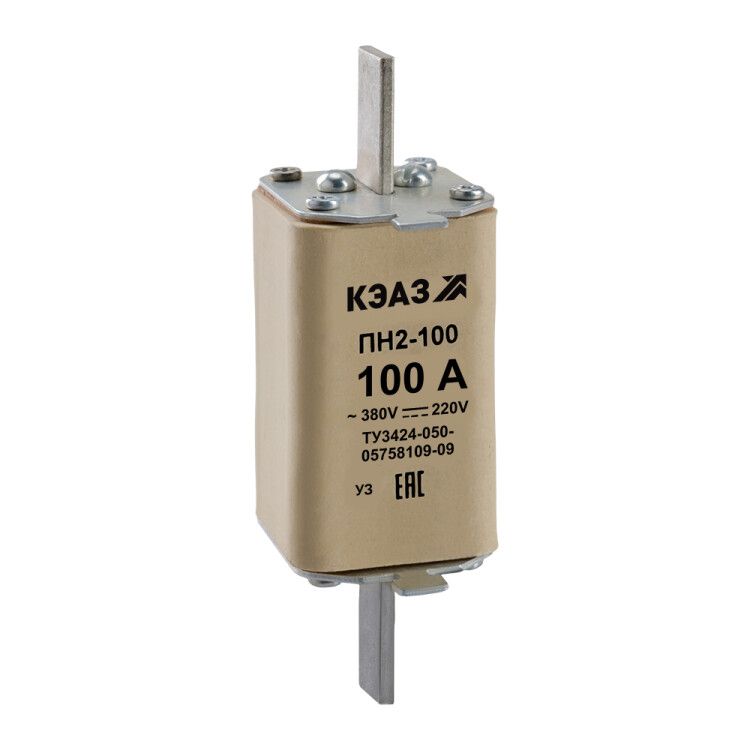

Вставка плавкая ПН2-100-80А-У3 | 110873 КЭАЗ

Вставка плавкая ПН2-100-80А-У3 от КЭАЗ - это однополюсный предохранитель для защиты силовых цепей переменного и постоянного тока. Применяется в аппаратах с высокой отключающей способностью, особенно там, где важна надежная защита от перегрузок и коротких замыканий. Артикул 110873 соответствует серии ПН2, утвержденной по ГОСТ 17242-86.

Назначение и область применения

Вставка плавкая ПН2-100-80А-У3 предназначена для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Относится к категории gL/gG, что означает универсальную защиту как для распределительных сетей, так и для оборудования. Подходит для установки в выключатели, рубильники, контакторы и другие аппараты силовой автоматики. Часто используется в промышленных системах: на станках, конвейерах, пускателях, щитах управления.

Технические характеристики

• Номинальный ток: 80 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 380 В - работает в сетях до этого значения
• Отключающая способность: 100 кА - способна безопасно прервать ток короткого замыкания до 100 тысяч ампер
• Тип напряжения: AC/DC - совместима с переменным и постоянным током
• Частота: 50/60 Гц - применяется в сетях промышленного и бытового стандарта
• Мощностные потери: 12,5 Вт - энергия, рассеиваемая при работе, влияет на нагрев аппарата
• Количество полюсов: 1 - защищает одну фазу или один провод
• Климатическое исполнение: У3 - предназначен для работы в условиях умеренного климата, с возможными колебаниями температуры
• Диапазон рабочих температур: от -60 до +40 C - сохраняет работоспособность даже в холодных помещениях
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или герметичный аппарат
• Исполнение: втычное - вставляется в гнездо контактного устройства
• Способ монтажа: на аппарат - не крепится самостоятельно, монтируется внутрь другого устройства
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ПН2-100-80А-У3 совместима с аппаратами, имеющими гнезда под втычные предохранители серии ПН2. Обязательно проверьте посадочные размеры - они должны точно соответствовать габариту 100А. Монтаж выполняется только после отключения питания. Нельзя использовать в открытых местах из-за отсутствия защиты (IP00). Устанавливается исключительно в закрытые корпуса, шкафы или специализированные держатели. Для замены используйте изолирующие инструменты - при срабатывании возможно выброс горячих частиц.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 17242-86 и техническим условиям КЭАЗ. Сертифицирована для применения в промышленных системах. Благодаря высокой отключающей способности (100 кА) обеспечивает безопасность при аварийных режимах. Однако из-за IP00 не рекомендовано применение во влажных, запыленных или взрывоопасных средах без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность - надежно защищает оборудование даже при серьезных КЗ
• Широкий диапазон температур - работает в суровых условиях, включая холодные склады и зимние площадки
• Поддержка AC/DC - универсальное решение для различных типов цепей
• Соответствие нормативам - сертифицировано по российским стандартам, легко заменяемо
• Низкий уровень потерь мощности - снижает тепловую нагрузку на аппарат

Ограничения применения

• Не подходит для установки вне корпуса - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Не применяется в цепях выше 380 В - превышение напряжения вызывает пробой
• Не рекомендуется для частых коммутаций - предохранитель не предназначен для оперативного включения/выключения
• Требует точного соответствия гнезда - использование с другими типами вставок (например, ПН2-63) невозможно
• Не подлежит восстановлению - после срабатывания заменяется полностью

Примеры использования

• Защита двигателя 30–40 кВт в пускателе ПМЛ
• Фазовая защита в щите управления конвейерной линии
• Аварийная защита выпрямителей в DC-цепях
• Входная защита преобразователей частоты с питанием 380 В
• Щиты освещения и силовые пункты в производственных зданиях

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена
• Выбирайте вставку с таким же номиналом - нельзя ставить 100 А вместо 80 А, даже если она физически поместится
• Проверяйте целостность гнезда перед установкой - окисление или деформация могут вызвать перегрев
• При многократных срабатываниях - исследуйте причину перегрузки, а не просто меняйте вставку
• Храните запасные вставки в сухом месте - влага снижает надежность контакта
• Обращайте внимание на маркировку: ПН2-100-80А-У3 - именно эта модель соответствует артикулу 110873 от КЭАЗ
