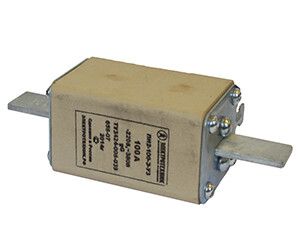

Плавкая вставка ПН2-100 У3 на 80А, медные ножи (ЭТ) | ET522882 Электротехник

Плавкая вставка ПН2-100 У3 на 80А с медными ножами от Электротехник - это надёжный элемент защиты цепей постоянного тока до 440 В, предназначенный для быстрого отключения при перегрузках и коротких замыканиях. Артикул et522882 соответствует серийному исполнению, широко применяемому в промышленной автоматике.

Назначение и область применения

Плавкая вставка ПН2-100 У3 на 80А используется для защиты электрооборудования от сверхтоков. Подходит для установки в коммутационных аппаратах, распределительных щитах и устройствах управления. Применяется в системах с постоянным током - например, на станках, конвейерах, зарядных устройствах, в системах освещения постоянного тока и других промышленных объектах.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: до 440 В постоянного тока
• Материал ножей: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву
• Исполнение: У3 - для работы в условиях умеренного климата с температурой от −25 C до +40 C
• Тип корпуса: фарфоровый, с металлическими контактами
• Габариты: совместима с гнездами стандартного типа ПН2-100

Совместимость и монтаж

Плавкая вставка ПН2-100 У3 на 80А устанавливается в предохранители серии ПН2-100. Медные ножи обеспечивают плотный контакт с зажимами, что снижает риск перегрева. Для монтажа требуется выключить питание, проверить отсутствие напряжения и вставить вставку до упора. Не допускается использование адаптеров или модификаций контактов - это нарушает герметичность и безопасность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3–99 (МЭК 60947-2) для аппаратов низковольтного распределения. Конструкция исключает самопроизвольное выпадение вставки при вибрации. После срабатывания вставка подлежит обязательной замене - восстановлению не подлежит.

Преимущества

• Медные ножи повышают долговечность контакта и снижают потери энергии
• Фарфоровый корпус устойчив к высоким температурам и механическим воздействиям
• Стандартная форма позволяет использовать вместо аналогов других производителей, если соблюдены габариты
• У3-исполнение гарантирует работоспособность в типовых промышленных условиях России

Ограничения применения

• Не применяется в сетях переменного тока - только для постоянного тока до 440 В
• Не рекомендовано использование в средах с повышенной запылённостью или агрессивными газами - отсутствует специальная герметизация
• Запрещено превышать номинальный ток 80 А - возможна неконтролируемая потеря целостности
• Не предназначен для частых операций включения/выключения - только для аварийной защиты

Примеры использования

• Защита преобразователей частоты на промышленном оборудовании
• Автоматические линии с двигателями постоянного тока
• Щиты питания светодиодных систем постоянного тока
• Резервные системы UPS с батарейными массивами

Практические советы

• Перед заменой всегда проверяйте соответствие номинала - замена на меньший ток вызывает ложные срабатывания, на больший - риск повреждения оборудования
• При установке следите за чистотой контактов - окислы и грязь увеличивают сопротивление и могут вызвать перегрев
• Проверяйте посадочный диаметр гнезда - он должен точно соответствовать 60 мм, указанному в стандарте ПН2-100
• Храните вставки в сухом месте - влага может повредить изоляцию фарфорового корпуса
• При использовании в составе сборки с несколькими вставками - убедитесь, что все они одного класса и исполнения (У3)
