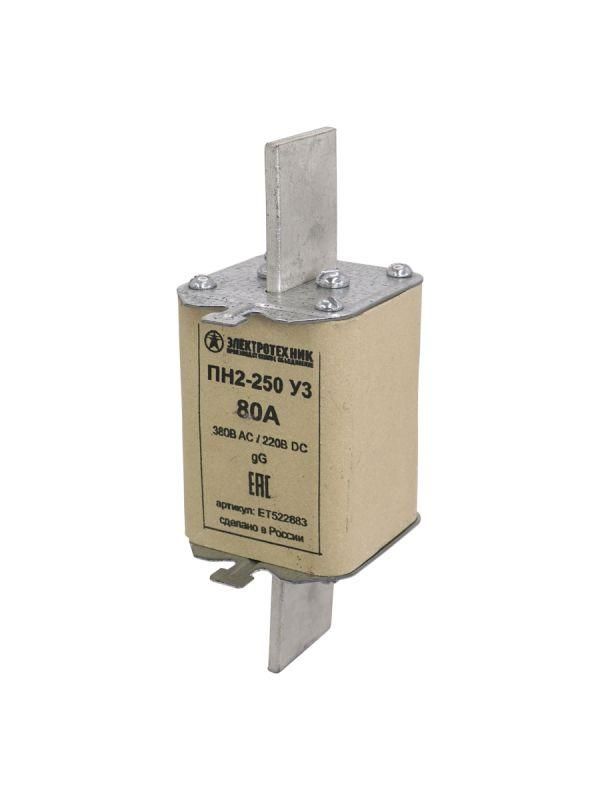

Плавкая вставка ПН2-250 У3 на 80А, медные ножи (ЭТ) | ET522883 Электротехник

Плавкая вставка ПН2-250 У3 на 80А, медные ножи - это надёжный элемент защиты цепей постоянного тока до 440 В, предназначенный для быстрого отключения при перегрузках и коротких замыканиях. Бренд Электротехник выпускает эту модель в серийном исполнении с медными контактами, что обеспечивает устойчивую проводимость и долговечность в условиях высоких токов.

Назначение и область применения

Плавкая вставка ПН2-250 У3 на 80А, медные ножи используется для защиты электрооборудования от аварийных токов в цепях постоянного тока. Подходит для установки в коммутационных аппаратах, распределительных щитах и устройствах управления. Применяется в промышленной автоматике, на транспорте, в системах питания сварочного оборудования и других объектах с высокими импульсными нагрузками.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 440 В постоянного тока
• Тип контактов: медные ножи
• Исполнение: У3 (умеренный климат, повышенная влажность)
• Размеры соответствуют стандарту ПН2-250
• Материал корпуса: фибролит

Совместимость и монтаж

Плавкая вставка ПН2-250 У3 на 80А, медные ножи совместима с держателями и предохранительными аппаратами, рассчитанными на типоразмер ПН2-250. Медные ножи обеспечивают плотный контакт с зажимами, снижают нагрев и исключают искрение. Для монтажа требуется выключить питание, проверить соответствие токовой нагрузки и зафиксировать вставку в держатель до упора. Не допускается использование с другими типоразмерами - даже близкими по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и отвечает нормам безопасности для устройств защиты цепей постоянного тока. Конструкция предотвращает случайное извлечение при работе под напряжением. Наличие маркировки тока и напряжения позволяет легко определить параметры визуально.

Преимущества

• Медные ножи обеспечивают меньшее переходное сопротивление по сравнению с латунью - снижается риск перегрева при длительной нагрузке.
• Фибролитовый корпус устойчив к механическим повреждениям и воздействию масла, химических паров.
• У3-исполнение гарантирует работоспособность в помещениях с повышенной влажностью и температурой от −25C до +40C.
• Стандартный форм-фактор ПН2-250 позволяет заменить вставку без модификации держателя.

Ограничения применения

• Не предназначен для переменного тока - применение в сетях AC вызывает некорректную работу и опасность взрыва.
• Запрещено использовать при токе выше 80 А - возможна потеря функции защиты и выход из строя оборудования.
• Не рекомендуется для частых срабатываний - многократные отключения снижают срок службы и увеличивают вероятность отказа.
• Не подлежит восстановлению после срабатывания - необходимо заменить на новую вставку.

Примеры использования

• Защита силового контура сварочных машин постоянного тока.
• Обеспечение безопасности в контроллерах движения конвейеров на заводах.
• Установка в бортовые системы железнодорожного транспорта с DC-питанием.
• Щиты зарядных станций для электромобилей с номиналом до 80 А.

Практические советы

• Перед заменой всегда проверяйте токовую нагрузку цепи - она должна быть ниже или равна 80 А.
• При монтаже не затягивайте зажимы слишком сильно - это может деформировать медные ножи.
• Если вставка сработала несколько раз за месяц - проверьте цепь на КЗ или перегрузку, а не просто меняйте её.
• Храните запасные вставки в сухом месте - влага может повредить внутреннюю керамическую часть.
• При заказе убедитесь, что указан артикул et522883 - это точный идентификатор модели ПН2-250 У3 на 80А, медные ножи от Электротехник.
