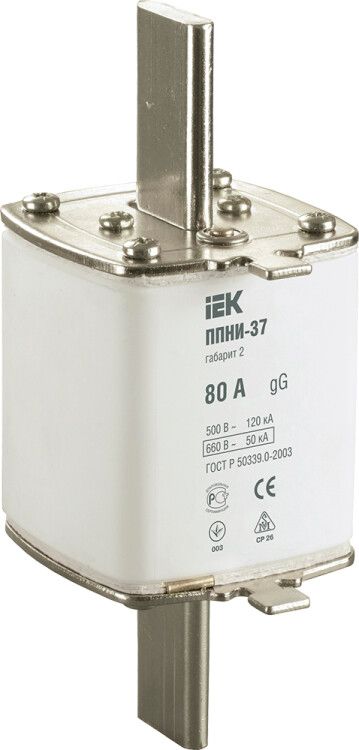

Плавкая вставка предохранителя ППНИ-37, габарит 2, 80А IEK (ИЭК) DPP40-080

Вставка плавкая предохранителя ППНИ-37, габарит 2, 80А от IEK - это надёжный однополюсный элемент защиты для цепей переменного тока до 690 В, рассчитанный на длительную работу в условиях промышленной автоматизации. Артикул dpp40-080 соответствует сериям ППНИ, применяемым в силовых щитах и распределительных устройствах.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-37, габарит 2, 80А предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных установках с переменным током частотой 50 Гц. Подходит для использования в: вводно-распределительных устройствах (ВРУ), шкафах распределительных (ШР, ШРС, ПР), аппаратуре трансформаторных подстанций (ЩО), шкафах низкого напряжения (ШРПНН) и системах управления.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока;
• Отключающая способность: 150 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Категория применения: gL/gG - универсальная защита для кабельных линий и оборудования, включая двигатели и преобразователи;
• Тип напряжения: AC - работает только в цепях переменного тока;
• Количество полюсов: 1 - защищает одну фазу; для трёхфазных систем требуется три вставки;
• Исполнение: втычное - устанавливается в держатель с контактными зажимами, не требует болтовых соединений;
• Индикатор состояния: передний - визуальное определение сработавшей вставки через окно на корпусе;
• Степень защиты: IP00 - нет защиты от внешних воздействий, используется внутри закрытых устройств;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температура от −40C до +40C, средняя влажность до 80%;
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации;
• Габарит: 2 - соответствует стандартному размеру для вставок этого класса, совместим с держателями ППНИ-2;
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на предохранители.

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-37, габарит 2, 80А устанавливается исключительно в держатели предохранителей серии ППNI с габаритом 2. Монтаж осуществляется путём введения контактов вставки в зажимы держателя - без инструментов. Для обеспечения надёжного контакта необходимо проверить состояние пружинных контактов в держателе перед установкой. Не рекомендуется использовать с другими типами держателей, даже если они имеют аналогичный размер - возможна некорректная работа из-за различий в давлении контактов.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-92 и ГОСТ Р 50339.2-92, что подтверждает её соответствие российским нормам безопасности для коммутационных и защитных устройств. Отключение при КЗ происходит с гарантированной отключающей способностью 150 кА, что снижает риск возгорания и повреждения оборудования. Индикация срабатывания позволяет оперативно выявить отказ без вскрытия шкафа. Однако, поскольку степень защиты IP00, вставка не должна использоваться вне герметичных корпусов - открытая установка запрещена.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах;
• Визуальный индикатор - ускоряет диагностику и замену после срабатывания;
• Долгий срок службы (15 лет) - снижает затраты на обслуживание;
• Совместимость с широким спектром держателей ППNI-2 - легко заменяется на аналогичные модели;
• Подтверждённое соответствие ГОСТ - гарантия качества и взаимозаменяемости в рамках российской системы.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC);
• Не имеет защиты от пыли и влаги (IP00) - обязательна установка внутри закрытых шкафов;
• Не предназначен для частого включения/выключения - является одноразовым защитным элементом;
• Максимальное напряжение 690 В - нельзя использовать в сетях выше этого значения, включая высоковольтные распределительные системы;
• Требуется точное соответствие габарита 2 - несовместима с держателями других габаритов (например, 1 или 3).

Примеры использования

• Защита входного кабеля питания 380 В в шкафу распределительном ШРС с мощностью нагрузки до 55 кВт;
• Фазовая защита частотного преобразователя в системе конвейерного управления;
• Защита цепи освещения в трансформаторной подстанции ЩО с номиналом 80 А;
• Входная защита в ВРУ жилого комплекса, где установлены группы потребителей суммарной мощностью до 50 кВт.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - он должен быть на 10–20% выше максимального рабочего тока;
• При замене используйте только оригинальные держатели ППNI-2 - не подходят вставки от других производителей, даже с одинаковым током;
• Проверяйте целостность контактов в держателе перед установкой новой вставки - окисление или деформация могут вызвать нагрев и выход из строя;
• При работе в условиях повышенной влажности (например, в цехах с мойкой) обязательно используйте шкафы с классом защиты IP54 и выше;
• Не пытайтесь восстановить сработавшую вставку - она одноразовая, попытки ремонта опасны.
