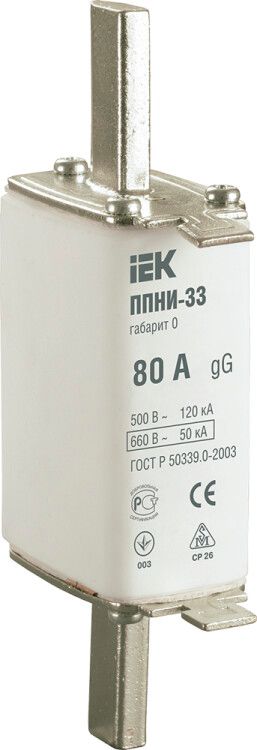

Плавкая вставка предохранителя ППНИ-33, габарит 0, 80А | DPP20-080 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 0, 80А - это однополюсная плавкая вставка серии ППNI, предназначенная для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp20-080 позволяет точно идентифицировать продукт при закупках и заменах.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-33, габарит 0, 80А используется для защиты электрических цепей переменного тока от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в системах с рабочим напряжением до 690 В и частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения и управления (ЩО, ШРПНН)
• Оборудование трансформаторных подстанций
• Промышленные станки, конвейеры, насосы

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой рассчитана вставка
• Габарит: 0 (NH0) - стандартный размер, совместимый с держателями предохранителей этого класса
• Тип изделия: плавкая вставка (не самостоятельное устройство, требует установки в держатель)
• Категория применения: gL/gG - универсальная защита от перегрузок и КЗ, подходит для кабелей и оборудования
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает
• Тип напряжения: AC - работает только в сетях переменного тока
• Исполнение: втычное - устанавливается путём вставления в контактные зажимы
• Способ монтажа: на аппарат - требует наличия специального держателя или коммутационного аппарата
• Индикатор состояния: передний - визуальное определение сработавшей вставки через окно на корпусе
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус вставки открыт, поэтому требуется герметичный держатель
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от -40C до +40C
• Срок службы: 15 лет - гарантируемый срок хранения и эксплуатации при соблюдении условий
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-33, габарит 0, 80А совместима с любыми держателями предохранителей стандарта NH0. Для правильной работы необходимо использовать держатель того же класса (NH0) с соответствующими контактомными площадками. Монтаж осуществляется вручную: вставка вставляется в держатель до фиксации. Перед установкой проверьте целостность контактов и отсутствие повреждений на корпусе вставки. Нельзя использовать вставку без держателя - это создаёт риск поражения током и возгорания.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её надёжность при отключении высоких токов КЗ. Индикация срабатывания позволяет оперативно выявить отказ. Однако из-за степени защиты IP00 вставка не защищена от прикосновения и попадания сторонних предметов - обязательна установка в закрытый держатель с доступом только при отключенном питании.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов
• Чёткая визуальная индикация срабатывания - снижает время диагностики
• Совместимость со стандартными держателями NH0 - легко заменяется
• Долгий срок службы (15 лет) - снижает затраты на обслуживание
• Подтверждённое соответствие ГОСТ - гарантированная безопасность

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Не имеет собственной защиты от пыли/влаги - обязательно использование в закрытых держателях
• Не рекомендовано применение вне помещений или в условиях повышенной запылённости без дополнительной защиты
• Максимальное напряжение 690 В - нельзя использовать в сетях выше этого значения
• Не подходит для защиты чувствительной электроники - предназначена для силовой нагрузки

Примеры использования

• Защита входного кабеля в ВРУ промышленного цеха
• Фазовая защита в шкафу управления насосной станцией
• Автоматическая защита двигателя 55 кВт в системе конвейера
• Резервирование в распределительном щите трансформаторной подстанции

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - не используйте вставку с запасом более чем на 20%
• При замене убедитесь, что новый элемент имеет тот же габарит (NH0) и тип (gG)
• Проверяйте состояние держателя перед установкой новой вставки - окисление контактов вызывает нагрев и выход из строя
• При срабатывании вставки найдите причину перегрузки - не просто меняйте вставку, если причина не устранена
• Для удобства обслуживания выбирайте держатели с возможностью быстрой замены и защитными крышками
• Помните: посадочный диаметр контактов держателя NH0 - 10 мм, убедитесь, что вставка плотно фиксируется
