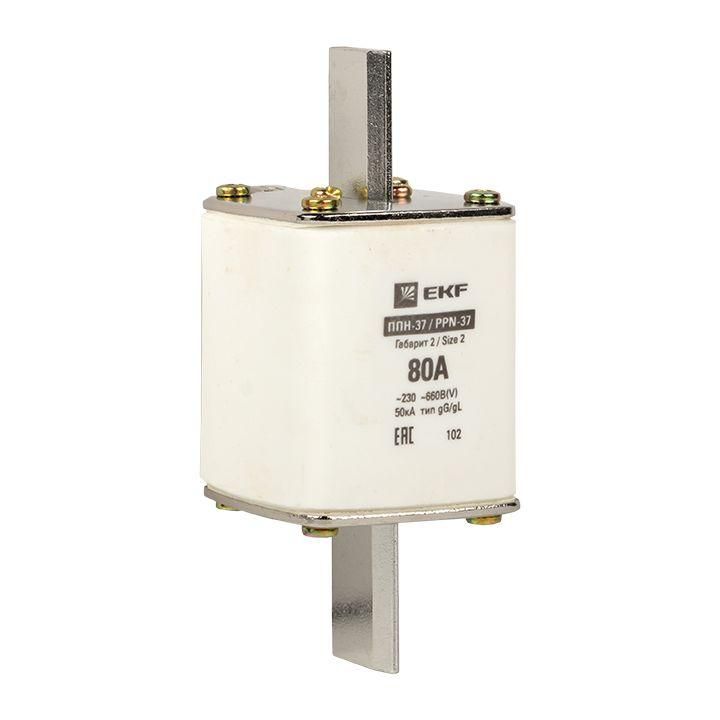

Плавкая вставка ППН-37 400/80А габарит 2 EKF PROxima - fus-37/400/80

Плавкая вставка ППН-37 400/80А габарит 2 от бренда EKF предназначена для надежной защиты цепей от перегрузок и коротких замыканий в промышленных установках переменного тока. Артикул fus-37/400/80 соответствует требованиям gL/gG и рассчитана на работу в системах с напряжением до 660 В.

Назначение и область применения

Плавкая вставка ППН-37 400/80А габарит 2 защищает кабельные линии и оборудование от повреждений при аварийных режимах - перегрузке и коротком замыкании. Применяется в сетях переменного тока частотой 50 Гц с максимальным напряжением 660 В. Устанавливается в низковольтные комплектные устройства: распределительные щиты ЩО-70, вводно-распределительные ВРУ1, силовые шкафы ШРС1 и аналогичные системы.

Технические характеристики

• Номинальный ток: 80 А - выдерживает постоянную нагрузку до этого значения без срабатывания;
• Номинальное напряжение: 660 В - допустимый максимум рабочего напряжения сети;
• Род тока: переменный (AC) - не постоянный ток;
• Номинальная отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этой величины;
• Габарит: 2 - совместима с типовым держателем для вставок габарита 2;
• Категория применения: gL/gG - обеспечивает защиту как от длительных перегрузок, так и от высоких токов КЗ;
• Гарантийный срок: 60 месяцев - заводская гарантия на работоспособность при соблюдении условий эксплуатации.

Совместимость и монтаж

Плавкая вставка ППН-37 400/80А габарит 2 устанавливается исключительно в держателях, предназначенных для габарита 2. Совпадение габарита обязательно - использование в других держателях недопустимо из-за риска плохого контакта или механической несовместимости. Монтировать можно только в оборудовании с гарантированной коммуникацией между контактными элементами и корпусом предохранителя. Перед установкой проверьте состояние держателя: окисление, деформация или трещины снижают эффективность защиты.

Безопасность и стандарты

Изделие соответствует категории применения gL/gG согласно IEC 60269, что гарантирует соответствие европейским нормам безопасности для промышленных предохранителей. Отключение происходит с контролируемым временем задержки при перегрузке и быстрое - при КЗ. Конструкция обеспечивает безопасное гашение дуги внутри корпуса, минимизируя риск возгорания или выброса горячих частиц.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать в мощных промышленных системах;
• Стандартный габарит 2 обеспечивает широкую доступность замены и совместимость со многими серийными устройствами;
• Материалы корпуса и заполнителя обеспечивают долговечность даже при колебаниях температур и влажности;
• Чётко выраженная времятоковая характеристика gL/gG делает её универсальной для защиты как проводки, так и оборудования.

Ограничения применения

• Не для цепей постоянного тока - возможен отказ или опасное сохранение дуги;
• Не рекомендовано применение вне закрытых распределительных устройств - открытые условия увеличивают риск травматизма при срабатывании;
• Не следует использовать при напряжении выше 660 В - существует риск пробоя изоляции;
• Подлежит однократному использованию - после срабатывания необходимо заменить новой вставкой того же типа и класса.

Примеры использования

• Защита главного входа в промышленный станок с двигателем мощностью ~55 кВт;
• Федеральная защита группы потребителей в распределительном щите ЩО-70;
• Обеспечение координированной защиты в многоступенчатой системе питания конвейера;
• Автоматическая защита насосной станции в системе водоснабжения объекта.

Практические советы

• Выбирая вместо старой вставки, всегда сверяйте номинальный ток (80 А), габарит (2) и категорию (gL/gG);
• Проверяйте наличие следов нагрева на держателе перед установкой новой вставки - признаки перегрева требуют ремонта или замены держателя;
• Не затягивайте зажимы слишком сильно - это может повредить контакты или вызвать микродеформацию корпуса;
• Храните вставки в сухом месте, избегая воздействия химикатов и влаги - даже новые вставки теряют надежность при неправильном хранении;
• При замене используйте только оригинальные вставки EKF либо эквиваленты с точно такой же маркировкой - отличия в материалах или времени срабатывания нарушают всю систему защиты.
