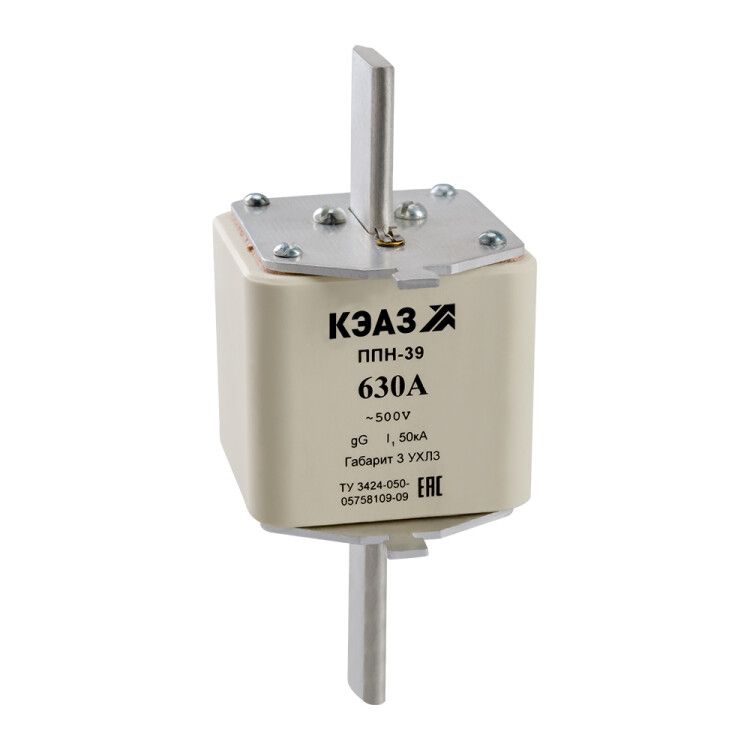

Вставка плавкая ППН 39 200А X3 габарит 3 УХЛ3 КЭАЗ 111396

Вставка плавкая ППН-39-X3-3-200А-УХЛ3 от КЭАЗ - это надёжная однополюсная плавкая вставка ножевого типа для защиты силовых цепей переменного тока. Применяется в аппаратах с высокими требованиями к отключающей способности, особенно в условиях сурового климата.

Назначение и область применения

Вставка плавкая ППН-39-X3-3-200А-УХЛ3 предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Относится к категории gL/gG - то есть обеспечивает защиту как кабелей, так и оборудования. Подходит для установки в выключатели нагрузки, контакторы, коммутационные ящики и другие устройства силовой автоматики. Часто используется в промышленных системах: на станках, конвейерах, распределительных щитах, насосных и компрессорных станциях.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В AC - работает в сетях переменного тока до этой величины;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Частота: 50/60 Гц - совместима со стандартными сетями России и стран СНГ;
• Типоразмер: 3 - соответствует габаритам, указанным в стандартах для втычных предохранителей;
• Мощностные потери: 18,6 Вт - показатель тепловых потерь при работе на номинальном токе, влияет на нагрев аппарата;
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температурах от -60 C до +40 C, устойчива к влаге, запылённости и перепадам температур;
• Исполнение: втычное - вставляется в специальные держатели или аппараты с контактами;
• Количество полюсов: 1 - защищает одну фазу или один проводник;
• Наличие бойка: да - механический индикатор срабатывания, виден при разрыве плавкого элемента;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или устройство с защитной оболочкой;
• Способ монтажа: на аппарат - встраивается в уже установленное оборудование, не является самостоятельным устройством;
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009 - соответствие российским стандартам качества и безопасности.

Совместимость и монтаж

Вставка плавкая ППН-39-X3-3-200А-УХЛ3 совместима с держателями и аппаратами, предназначенными для типоразмера 3. Монтаж осуществляется путём введения ножевых контактов в зажимы аппарата - без инструментов, просто вставляется и фиксируется. Обязательно проверяйте посадочные размеры и глубину контактов перед установкой. Нельзя использовать в держателях других типоразмеров - это опасно и нарушает нормы безопасности. Для замены требуется отключение питания и соблюдение правил ЛЭЗ.

Безопасность и стандарты

Вставка соответствует ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Произведена из материалов, обеспечивающих стабильную работу при экстремальных температурах. Бойковый индикатор позволяет визуально определить сработавшую вставку без вскрытия аппарата. Однако из-за степени защиты IP00 вставка не должна использоваться вне закрытого корпуса - открытые контакты представляют риск поражения током.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мест с большими токами КЗ;
• Работа при низких температурах до -60 C - идеальна для холодных регионов и уличных объектов;
• Надёжный индикатор срабатывания - снижает время диагностики отказов;
• Производитель КЭАЗ - известный российский бренд с долгой историей производства промышленной аппаратуры;
• Соответствие российским стандартам - легко сертифицируется и принимается в госзакупках.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC);
• IP00 - нельзя устанавливать в открытых местах, без корпуса или защитной крышки;
• Подходит только для типоразмера 3 - не взаимозаменяема с другими размерами (например, 1, 2, 4);
• Не рекомендуется для частых срабатываний - после каждого срабатывания необходимо менять вставку;
• Не предназначен для защиты электронных устройств - только для силовых цепей.

Примеры использования

• Защита входных цепей частотных преобразователей на заводах;
• Фазовая защита в распределительных щитах промышленных предприятий;
• Автоматические выключатели нагрузки в холодильных установках;
• Щиты управления насосными станциями в северных регионах;
• Контакторы и магнитные пускатели в условиях повышенной влажности и низких температур.

Практические советы

• При замене всегда используйте новую вставку - восстановление плавкого элемента невозможно и опасно;
• Проверьте, что номинальный ток нового оборудования не превышает 200 А - переустановка на более слабую вставку снижает защиту;
• Обращайте внимание на наличие бойка: если он не выступает - вставка сработала, даже если внешне цела;
• Для работы в условиях сильной запылённости обязательно используйте герметичные держатели или корпуса с классом защиты выше IP00;
• При монтаже не допускайте перекоса - ножевые контакты должны входить ровно, чтобы избежать нагрева и искрения.
