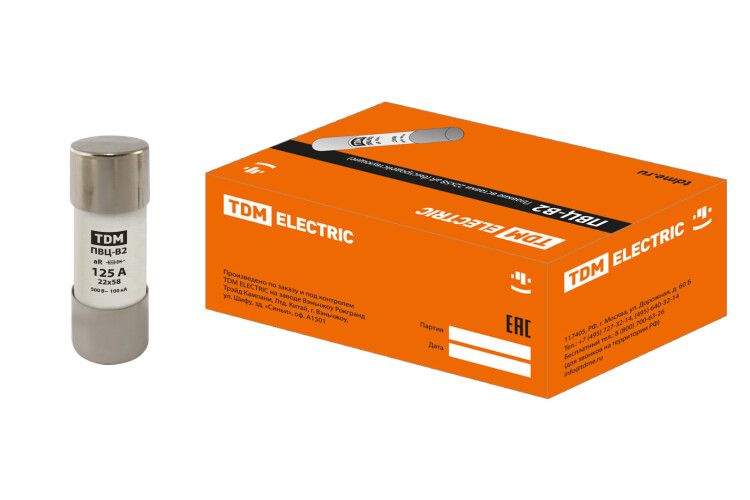

Вставка плавкая ПВЦ-B2 22х58 aR (быстродействующая) 125А | SQ0729-0063 TDM

Вставка плавкая ПВЦ-B2 22х58 aR (быстродействующая) 125А от TDM ELECTRIC предназначена для защиты полупроводниковых устройств от коротких замыканий в распределительных системах переменного тока. Эта вставка обеспечивает быстрое отключение при аварийных токах, сохраняя целостность чувствительной электроники.

Назначение и область применения

Вставка плавкая ПВЦ-B2 22х58 aR (быстродействующая) 125А используется исключительно для защиты полупроводниковых приборов - таких как тиристоры, диоды, IGBT - от повреждений при коротком замыкании. Её применение обязательно там, где требуется высокая скорость отключения и точная селективность. Подходит для установки в шкафах и щитах управления, вводно-распределительных устройствах (ВРУ), частотных преобразователях, сварочных аппаратах и других системах с силовой электроникой.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который вставка выдерживает длительное время без перегрева.
• Категория применения: aR - специализированная защита полупроводниковых приборов от коротких замыканий; отличается очень быстрым срабатыванием даже при многократном превышении тока.
• Отключающая способность: 100 кА - способна безопасно прервать ток короткого замыкания до 100 тысяч ампер.
• Номинальное напряжение: 500–600 В переменного тока (AC); допускается работа до 660 В, что соответствует классическим сетям 400 В с запасом по напряжению.
• Габариты: 22×58 мм - стандартный размер для совместимости с большинством держателей плавких вставок этого типа.

Совместимость и монтаж

Вставка ПВЦ-B2 22х58 aR (быстродействующая) 125А устанавливается в держатели, рассчитанные на габариты 22×58 мм. Убедитесь, что контактная часть держателя изготовлена из медного сплава - так обеспечивается надёжный тепловой контакт и минимизируется риск нагрева. Направление установки не имеет значения - вставка не полярна. Для замены отключите питание, используйте изолированный инструмент и проверьте отсутствие напряжения перед работой.

Безопасность и стандарты

Конструкция вставки соответствует требованиям международных норм для защитных аппаратов категории aR. Корпус выполнен из самозатухающего пластика, не поддерживающего горение - это снижает риск распространения пламени при срабатывании. Контакты держателя изготовлены из электротехнической меди, что предотвращает окисление и гарантирует долговечность соединения.

Преимущества

• Высочайшая скорость срабатывания при КЗ - защищает дорогостоящую полупроводниковую электронику.
• Стабильная отключающая способность до 100 кА - подходит для мощных промышленных систем.
• Медные контакты - обеспечивают минимальное переходное сопротивление и долгий срок службы.
• Не поддерживающий горение корпус - повышает пожарную безопасность в щитах и шкафах.

Ограничения применения

Эта вставка не предназначена для защиты обычных нагрузок (например, двигателей, освещения, нагревательных элементов) - её быстродействие избыточно и экономически невыгодно. Также она не работает в цепях постоянного тока (DC) - её характеристики рассчитаны только на переменный ток AC. Не применяйте в условиях повышенной вибрации без фиксации держателя - возможен выход из строя из-за механического воздействия.

Примеры использования

• Защита входного выпрямителя частотного преобразователя в насосной станции.
• Функциональная защита IGBT-модулей в сварочном оборудовании.
• Обеспечение селективной защиты в ВРУ с инверторными источниками питания.
• Автоматические системы управления технологическими линиями с силовой электроникой.

Практические советы

• Выбирая вставку ПВЦ-B2 22х58 aR (быстродействующая) 125А, всегда сверьте номинальный ток нагрузки с паспортным значением полупроводника - он должен быть ниже 125 А.
• Проверяйте состояние держателя перед установкой новой вставки: следы оплавления, потемнения или зазоры - сигнал к замене держателя.
• Избегайте установки в закрытых герметичных корпусах без вентиляции - перегрев может вызвать преждевременный отказ.
• Запасные вставки храните в сухом месте, избегая попадания пыли и влаги - даже небольшое загрязнение контактов влияет на надёжность.
