Встраиваемый комбинир. щит "Nova" (1 DIN + 2 МП) 3 габарит 12 мод. с металлической перфорированной дверью IP41 | nv-cb-pmd-1+2 EKF

Встраиваемый комбинированный щит 1 DIN-рейка + 2 монтажные платы 3 габарит с металлической перфорированной дверью IP41 от EKF серии Nova предназначен для компактной организации распределительных устройств в стенах - здесь совмещаются силовое оборудование на DIN-рейке и слаботочные устройства на монтажных платах. Артикул nv-cb-pmd-1+2 обеспечивает удобную сборку в жилых и офисных помещениях.

Назначение и область применения

Щит используется для размещения смешанных систем: силового оборудования (автоматические выключатели, УЗО, контакторы) на DIN-рейке и слаботочного (роутеры, патч-панели, сплиттеры, видеорегистраторы) на двух твёрдых монтажных платах. Подходит для квартир, домов, офисов, серверных стоек и точек доступа. Металлическая перфорированная дверь обеспечивает вентиляцию и одновременную защиту от случайного прикосновения.

Технические характеристики

• Габарит: 3 (стандартный размер для комбинированных щитов)
• Количество DIN-реек: 1
• Монтажные платы: 2 (жесткие, для крепления устройств саморезами)
• Материал корпуса: пластик (серия Nova)

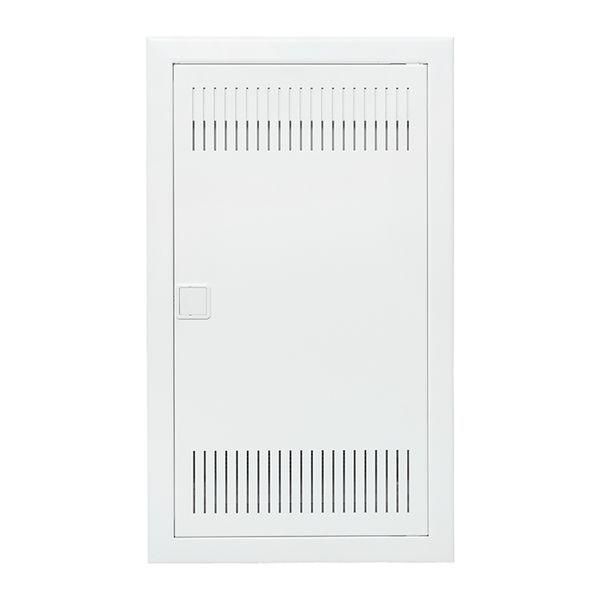

• Дверь: металл с перфорацией - защищает от пыли и влаги, позволяет циркулировать воздуху
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающей капли воды
• Установка: встраиваемая - в стену из бетона, кирпича или гипсокартона

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. DIN-рейка рассчитана на типичные автоматические выключатели шириной 18 мм. Монтажные платы позволяют крепить устройства с помощью винтов - например, Wi-Fi роутеры, сетевые коммутаторы, медиапереходники. Для установки в гипсокартон в комплекте уже есть специальные крепёжные элементы. Кабельные фланцы съёмные - легко заменяются при изменении схемы прокладки проводов. Гребёнка внутри фиксирует входящие кабели, снижая риск перегибов.

Безопасность и стандарты

Защита IP41 предотвращает попадание крупной пыли и капель воды сверху - этого достаточно для внутренней установки в сухих помещениях. Однако щит не предназначен для влажных зон (ванная, кухня, подвал) или наружного монтажа. Перфорация двери не обеспечивает герметичность - не используйте в местах с высокой влажностью или возможным брызгами.

Преимущества

• Раздельные съёмные шасси: DIN-рейка и монтажные платы можно демонтировать отдельно - упрощает обслуживание и замену оборудования
• Регулировка двери по глубине: позволяет точно выставить её положение после монтажа в стену, особенно важно при неровных поверхностях
• Перфорированная дверь: сочетает безопасность и теплоотвод - идеальна для устройств, нагревающихся при работе (роутеры, UPS)
• Минимальный внешний вид: чёткие линии, скрытые крепления - гармонирует с современным интерьером

Ограничения применения

• Не подходит для помещений с постоянной влажностью выше 90% - IP41 недостаточно для таких условий
• Максимальная нагрузка на монтажные платы - до 5–7 кг; тяжёлое оборудование (например, большие серверы) требует усиленной опоры
• Нет встроенной системы управления или освещения - при необходимости требуется доп. оборудование
• Не рекомендован для промышленных объектов с вибрациями - пластиковый корпус не рассчитан на механические удары

Примеры использования

• Квартирный щит: автоматы на DIN-рейке + Wi-Fi роутер и IPTV-приставка на плате
• Офисная точка доступа: УЗО, автомат и сетевой коммутатор в одном месте
• Интеллектуальный дом: контроллер умного дома, камера наблюдения и реле освещения собраны в одном корпусе
• Точка подключения кабеля: входной кабель проходит через фланец, фиксируется гребёнкой, далее распределяется на оборудование

Практические советы

• При монтаже в гипсокартон обязательно используйте комплект креплений из коробки - они обеспечивают надёжную фиксацию
• Проверьте посадочный размер перед закупкой: если ваше оборудование имеет нестандартные крепления, подготовьте переходные планки
• Для лучшего охлаждения не забивайте все отверстия перфорации - оставьте свободные участки вокруг нагревающихся устройств
• При использовании нескольких щитов рядом - учтите, что двери могут открываться в одну сторону; выбирайте расположение с учётом свободного пространства
• Артикул nv-cb-pmd-1+2 - это готовый комплект. Можно купить отдельно основание и дверь, но тогда потребуется совместимость по размеру и креплениям
