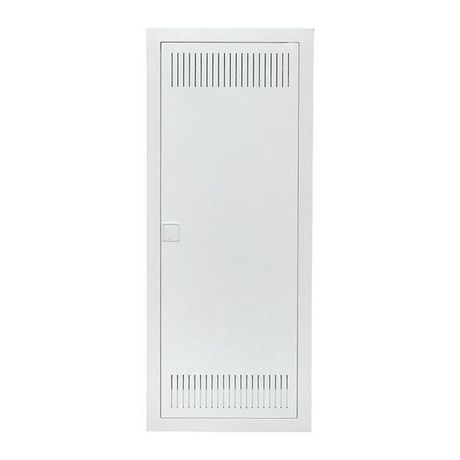

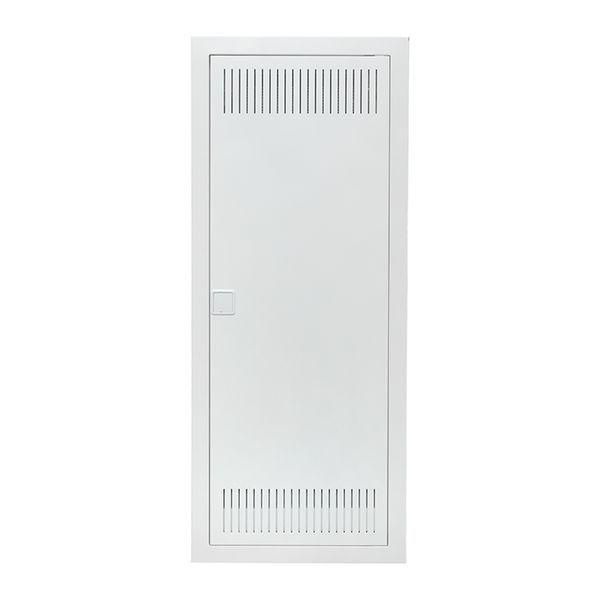

Встраиваемый комбинир. щит "Nova" (3 DIN + 1 МП) 5 габарит 36 мод. с металлической перфорированной дверью IP41 | nv-cb-pmd-3+1 EKF

Встраиваемый комбинированный щит 3 DIN-рейки + 1 монтажная плата 5 габарит IP41 с металлической перфорированной дверью от EKF (артикул nv-cb-pmd-3+1) предназначен для компактной организации распределительных устройств в стенах - сочетает место для автоматических выключателей на DIN-рейках и площадку для слаботочного оборудования. Подходит для жилых домов, офисов и малых производственных помещений.

Назначение и область применения

Щит используется для размещения силового и слаботочного оборудования в одном корпусе. Три DIN-рейки подходят для автоматов, УЗО, реле, контакторов. Одна монтажная плата - для маршрутизаторов, патч-панелей, видеорегистраторов, антенных делителей и других устройств без стандарта DIN. Корпус рассчитан на встраивание в сплошные стены из бетона или кирпича, а также в гипсокартон - все необходимые крепления входят в комплект.

Технические характеристики

• Габарит: 5 (соответствует стандартным размерам для 3 DIN-реек + одна плата)
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Материал корпуса: пластик
• Дверь: металлическая, с перфорацией - обеспечивает вентиляцию и доступ к оборудованию без открывания
• Количество DIN-реек: 3
• Размер монтажной платы: однорядная, совместима со стандартными слаботочными устройствами

Совместимость и монтаж

Щит совместим с любым модульным оборудованием, соответствующим стандарту DIN EN 60715. Монтажная плата имеет отверстия под саморезы M3–M4 - подойдут устройства с креплением на 19" или аналогичные. Для установки в гипсокартон используются встроенные кронштейны и распорки, которые уже установлены в основании. Кабельные фланцы съемные - позволяют прокладывать провода до или после установки щита в стену. Перфорированная дверь не требует дополнительного охлаждения, но не защищает от брызг и влаги - не применяйте в сырых помещениях.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок внутри зданий. Степень защиты IP41 соответствует ГОСТ 14254. Напряжение эксплуатации - до 1000 В переменного тока. Материалы корпуса не поддерживают горение (класс V-0 по UL 94).

Преимущества

• Съемные DIN-рейки - удобны для предварительной сборки оборудования вне стены
• Съемные кабельные фланцы - упрощают прокладку и фиксацию кабелей
• Гребенка для входящих проводов - снижает риск перегибов и путаницы
• Регулировка двери по глубине - позволяет точно выставить её относительно отделки стены
• Перфорированная металлическая дверь - обеспечивает циркуляцию воздуха для слаботочного оборудования
• Минималистичный дизайн - гармонирует с современной интерьерной эстетикой

Ограничения применения

• Не подходит для установки во внешних условиях - IP41 не защищает от осадков и пыли
• Не рекомендован для помещений с высокой влажностью (баня, бассейн, подвал без вентиляции)
• Монтажная плата не предназначена для мощных силовых элементов - только слаботочные устройства
• Металлическая дверь не является замком - требуется дополнительная защита от несанкционированного доступа

Примеры использования

• Жилой дом: автоматика освещения, УЗО, Wi-Fi роутер, IPTV-приставка, система “умный дом”
• Офис: групповые автоматы, сервер для телефонии, сетевой коммутатор, камера наблюдения
• Производственный участок: управление станком через PLC, датчики, интерфейсы связи

Практические советы

• Убедитесь, что посадочное отверстие в стене соответствует габаритам щита - проверьте размеры перед штроблением
• Фиксируйте входящие кабели гребенкой сразу после прохода через фланец - это исключит нагрузку на контакты
• При использовании в гипсокартоне используйте только те крепления, что идут в комплекте - другие могут не выдержать вес
• Не закрывайте перфорацию двери декоративными решетками - это нарушит теплоотдачу
• Артикул nv-cb-pmd-3+1 - единственный вариант с металлической перфорированной дверью в этой серии; если нужна цельная дверь - выбирайте другую модель
