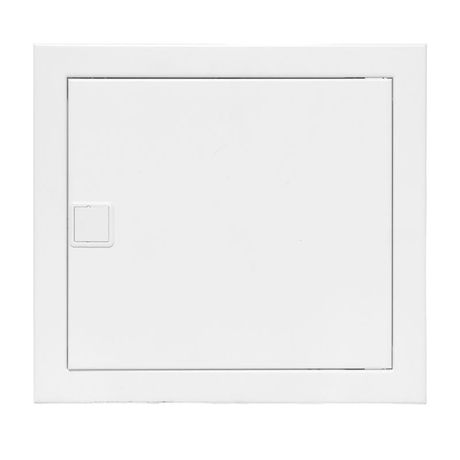

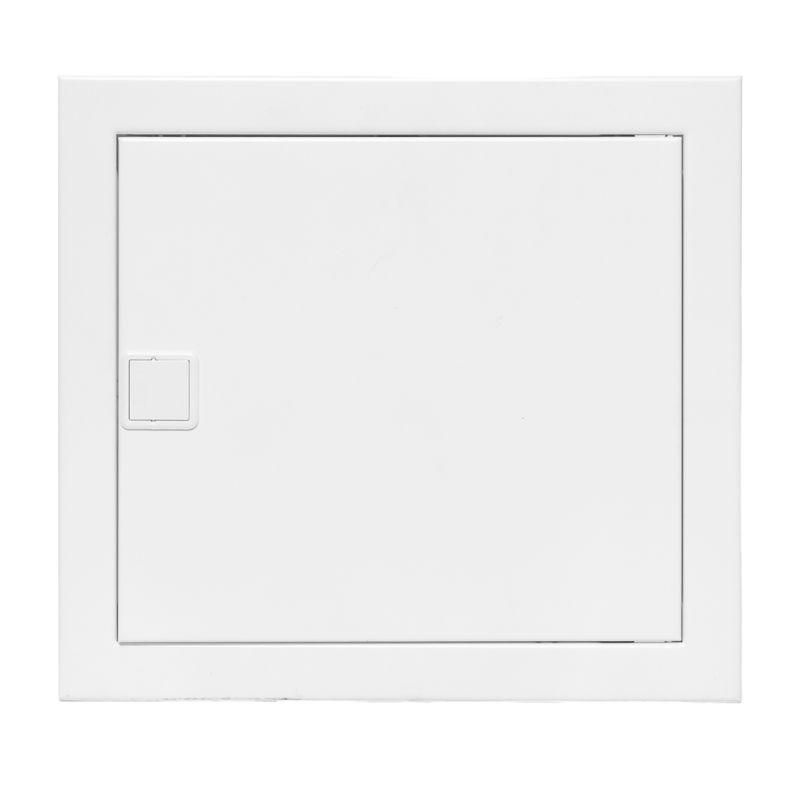

Встраиваемый силовой щит "Nova" 12 модулей с металлической дверью IP41 | nv-pb-md-1 EKF

Встраиваемый силовой щит 12 модулей с металлической дверью IP41 от EKF (артикул nv-pb-md-1) предназначен для скрытой установки в стену и обеспечивает надёжную защиту модульного оборудования в жилых и административных зданиях. Корпус выполнен из пластика, дверь - из металла, что сочетает лёгкость монтажа с прочностью и эстетикой.

Назначение и область применения

Щит используется для размещения автоматических выключателей, УЗО, реле, контакторов и других модульных устройств в пределах 12 модулей. Подходит для распределительных щитов в квартирах, офисах, общественных помещениях. Монтируется в сплошные стены (бетон, кирпич) и в гипсокартон - комплект для монтажа в ГКЛ входит в поставку. Применяется там, где важна скрытая установка и защита от случайного прикосновения.

Технические характеристики

• Количество модулей: 12 (стандартная DIN-рейка)
• Глубина монтажа: 88 мм - позволяет разместить устройства с высокими габаритами, включая некоторые модели УЗО и АВ
• Материал корпуса: пластик - легкий, не проводит ток, устойчив к коррозии
• Тип крышки: закрытого типа - защищает внутреннее пространство от пыли и механических воздействий
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Цвет: белый - соответствует интерьерным решениям
• Количество рядов: один - однорядная компоновка, оптимальна для типовых решений
• Дверь: металлическая - повышает ударопрочность и долговечность, имеет замок (не указан, но подразумевается по типу)

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке. Для монтажа в гипсокартон используются специальные кронштейны, которые уже встроены в основание. Кабельные фланцы съёмные - позволяют легко вводить и фиксировать провода после установки. Гребёнка для входящих проводников упрощает организацию ввода питания. Регулировка двери по глубине даёт точную посадку даже при небольших отклонениях в толщине стены. Установка требует подготовки ниши глубиной не менее 90 мм с учётом запаса на теплоотдачу и проводку.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в жилых и общественных зданиях. Степень защиты IP40 исключает контакт с инструментами и крупными частицами, но не защищает от влаги - не применяйте в сырых помещениях (ванная, баня, подвал без гидроизоляции). Напряжение работы - до 1000 В переменного тока, согласно нормам IEC 61439-1. Материал корпуса самозатухающий, соответствует UL94 V-0.

Преимущества

• Съёмные шасси с DIN-рейкой - удобны для сборки и обслуживания вне стены
• Съёмные кабельные фланцы - упрощают прокладку и фиксацию кабелей
• Регулировка двери по глубине - гарантирует плотное прилегание при любых условиях монтажа
• Гребёнка для входящих проводов - снижает риск перегрева и хаотичной маршрутизации
• Металлическая дверь - выше прочность и срок службы по сравнению с пластиковыми аналогами
• Минималистичный дизайн - гармонирует с современным интерьером

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги
• Не рекомендован для помещений с постоянной повышенной влажностью (баня, бассейн, неотапливаемый цоколь)
• Максимальная глубина 88 мм - не подходит для крупных устройств с высоким профилем (например, некоторые многофазные счетчики или преобразователи частоты)
• Один ряд - ограниченная плотность компоновки; для большего числа модулей требуется двухрядный щит

Примеры использования

• Электрощит в квартире: автоматы освещения, розеток, УЗО на кухню и ванную
• Административный офис: распределение энергии по комнатам, серверному оборудованию, системам видеонаблюдения
• Общественное здание: щит управления светом в коридорах, туалетах, учебных классах
• Комбинированная установка: часть модулей - силовые (AV, УЗО), другая - слаботочные (роутер, патч-панель) через монтажную плату

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 88 мм на 5–10 мм для свободного ввода кабелей
• Учитывайте, что металлическая дверь требует заземления - подведите PE-проводник к клемме внутри щита
• Для монтажа в гипсокартон используйте только комплектные кронштейны - они обеспечивают равномерную нагрузку
• Если планируете использовать слаботочное оборудование, выбирайте версию с монтажной платой - её можно заказать отдельно
• При замене двери - можно купить пластиковую или перфорированную, но только в рамках серии PROxima - совместимость с другими сериями не гарантирована
• При сборке щита - начинайте с расположения самых больших устройств (УЗО, АВ) у ввода, чтобы уменьшить длину перемычек
