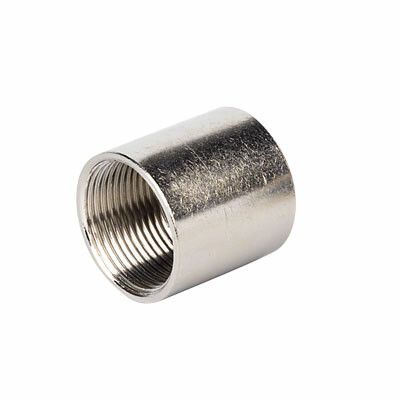

Втулка соединительная М63х1.5 DKC 6003-63 ДКС

Втулка соединительная М63х1.5 от DKC (ДКС), артикул 6003-63, предназначена для надёжного соединения муфт с метрической резьбой M63×1.5. Изготовлена из никелированной латуни, обеспечивает герметичность до уровня IP67 и применяется в условиях повышенной влажности и запылённости.

Назначение и область применения

Втулка соединительная М63х1.5 используется для соединения двух муфт с одинаковой резьбой M63×1.5 - например, при удлинении кабельных вводов или переходе между элементами корпусов оборудования. Применяется в системах автоматизации, на промышленном оборудовании, в электрошкафах, на конвейерах и в других местах, где требуется герметичный и прочный контакт между компонентами.

Технические характеристики

• Диаметр: 63 мм - соответствует внешнему размеру резьбы M63×1.5;
• Резьба: M63×1.5 - метрическая, правая, шаг 1,5 мм; совместима с муфтами того же стандарта;
• Материал: латунь никелированная - сочетает прочность латуни с антикоррозийным слоем никеля;
• Покрытие: никелированное - повышает устойчивость к окислению, химическим воздействиям и механическому износу;
• Степень защиты: IP67 - полностью защищена от пыли и выдерживает кратковременное погружение в воду до 1 м на 30 минут.

Совместимость и монтаж

Втулка соединительная М63х1.5, артикул 6003-63, совместима исключительно с муфтами и кабельными вводами, имеющими внутреннюю или внешнюю резьбу M63×1.5. Для установки достаточно вкрутить её в одну муфту, затем в другую - без дополнительных инструментов, кроме гаечного ключа подходящего размера. Убедитесь, что резьбовые поверхности чистые и не повреждены перед сборкой. Никелированное покрытие снижает риск заклинивания, но не заменяет смазку в агрессивных средах.

Безопасность и стандарты

Изделие соответствует требованиям к герметичности IP67, что подтверждает его использование в промышленных условиях согласно ГОСТ 14254. Материал - латунь никелированная - безопасен для контакта с большинством технологических жидкостей и не содержит токсичных веществ. Соответствует экологическим нормам RoHS.

Преимущества

• Высокая коррозионная стойкость благодаря никелированию - срок службы увеличен в агрессивных средах;
• Герметичность IP67 - предотвращает попадание влаги и пыли в оборудование;
• Удобство монтажа - не требует сварки, клея или специальных креплений;
• Прочность материала - латунь выдерживает значительные механические нагрузки при затяжке;
• Электропроводность - позволяет использовать в заземляющих цепях при необходимости.

Ограничения применения

• Не предназначен для работы с давлением выше атмосферного - не являетсяPressure-rated компонентом;
• Не рекомендуется для постоянного погружения в воду - IP67 допускает лишь временное погружение;
• Не совместим с резьбой других типов (например, G1”, NPT, M80);
• При температуре ниже -40C и выше +120C возможна потеря эластичности уплотнителей, если они есть в составе системы - проверьте совместимость с другими элементами.

Примеры использования

• Подключение кабельного ввода к распределительному щиту с резьбой M63×1.5;
• Соединение двух секций трубопровода с кабельными вводами в пищевой промышленности;
• Переход между модулями автоматизированной линии, где необходима герметизация и быстрая сборка/разборка;
• Замена повреждённого входного ввода в двигателе или частотном преобразователе.

Практические советы

• При монтаже используйте ключ с фиксацией - перекос резьбы может повредить втулку или муфту;
• Для длительной эксплуатации в агрессивной среде нанесите тонкий слой термостойкой смазки на резьбу - это продлит срок службы и облегчит демонтаж;
• Проверяйте посадочный диаметр: 63 мм - это внешний размер резьбы, а не диаметр отверстия внутри втулки. Диаметр прохода зависит от модели муфты;
• Артикул 6003-63 - единственный вариант этой втулки в серии Cosmec от DKC. Аналоги с другой резьбой не взаимозаменяемы.
