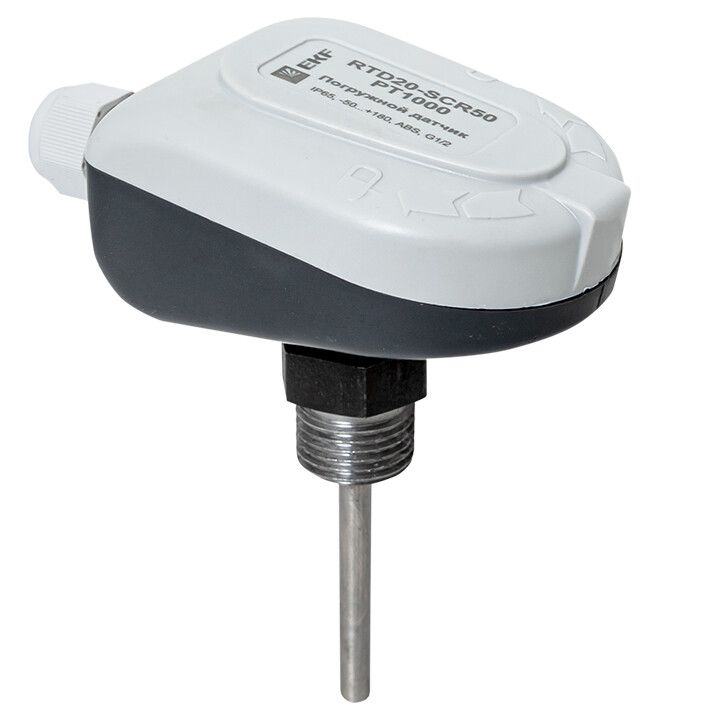

Ввинчиваемый датчик температуры 50 мм EKF | RTD20-SCR50-PT1000

Ввинчиваемый датчик температуры 50 мм от бренда EKF (арт. rtd20-scr50-pt1000) предназначен для точного измерения температуры в трубопроводах, теплообменниках и других закрытых системах с помощью вворачивания в резьбовое отверстие. Относится к серии PROxima и использует чувствительный элемент Pt1000.

Назначение и область применения

Этот датчик применяется там, где требуется надёжное и долговечное измерение температуры в замкнутой среде - например, в системах отопления, вентиляции, кондиционирования (HVAC), горячего водоснабжения, тепловых насосах и промышленном оборудовании. Подходит для работы с водой, воздухом, паром и другими неагрессивными средами. Устанавливается прямо в стенку трубы или ёмкости через резьбу, обеспечивая контакт с измеряемой средой без необходимости внешнего крепления.

Технические характеристики

• Диапазон измерений: от –50 C до +180 C - позволяет использовать в широком спектре условий, включая зимние условия и нагревательные системы;
• Чувствительный элемент: Pt1000 - платиновый терморезистор с высокой стабильностью и точностью, особенно удобен для длинных проводов за счёт меньшей влияния сопротивления кабеля;
• Материал корпуса: нержавеющая сталь - устойчив к коррозии, механическим повреждениям и химическому воздействию; подходит для влажной и агрессивной среды;
• Глубина погружения: 50 мм - определяет зону измерения, требует наличия достаточного слоя среды вокруг датчика;
• Исполнение: ввинчиваемый - имеет внутреннюю резьбу M14x1, что позволяет фиксировать устройство в отверстии без дополнительных переходников;
• Серия: PROxima - линейка датчиков EKF, разработанная для совместимости с контроллерами и автоматизированными системами управления.

Совместимость и монтаж

Датчик rtd20-scr50-pt1000 монтируется путём завинчивания в предварительно просверленное и нарезанное резьбовое отверстие диаметром 14 мм с шагом 1 мм. Для герметизации рекомендуется применить тефлоновую ленту или специальный герметик, подходящий для рабочих температур. Кабель выводится с тыльной стороны, соединяется с входом контроллера или преобразователя сигнала. Совместим с большинством современных термостатов, PLC и системами BMS, поддерживающими сигнал Pt1000. Обязательно проверьте глубину резьбового отверстия - она должна быть не менее 50 мм, чтобы датчик полностью вошёл и контактировал с измеряемой средой.

Преимущества

• Высокая точность благодаря Pt1000 - меньше погрешность при передаче сигнала по длинным кабелям по сравнению с Pt100;
• Устойчивость к коррозии - нержавеющий корпус гарантирует срок службы более 10 лет даже в условиях повышенной влажности;
• Российское производство - соответствие ГОСТ, доступные запчасти и сервис;
• Замена зарубежных аналогов - можно использовать вместо датчиков Siemens, Honeywell, Danfoss без изменения схемы подключения;
• Стандартный интерфейс - легко интегрируется в существующие системы контроля температуры.

Ограничения применения

• Не агрессивными химикатами - кислоты, щёлочи, растворители могут повредить металл или изоляцию кабеля;
• Требуется минимум 50 мм свободного пространства внутри трубы/ёмкости - нельзя устанавливать в очень тонких стенках;
• Не рассчитан на давление выше нормального уровня - не используется в системах без дополнительной защиты;
• Не подходит для установки в движущихся потоках с частицами - возможна эрозия поверхности датчика;
• Не является взрывозащищённым - не допускается использование в опасных зонах с воспламеняющимися газами без согласования с проектом безопасности.

Примеры использования

• Контроль температуры воды в контуре центрального отопления;
• Измерение температуры на выходе из теплообменника в системе кондиционирования;
• Фиксация температуры пара в парогенераторе малой мощности;
• Автоматизация температурного режима в бассейне или системе теплого пола;
• Замена вышедшего из строя датчика в старой системе HVAC с сохранением имеющейся проводки.

Практические советы

• Перед установкой проверьте резьбу в отверстии - она должна быть чистой, без заусенцев и ржавчины;
• Не перетягивайте датчик - избыточный момент может деформировать корпус или повредить чувствительный элемент;
• При использовании в холодных помещениях убедитесь, что кабель не находится в зоне переохлаждения - возможно образование конденсата;
• Для длительной эксплуатации лучше выбирать места с минимальным механическим воздействием - вибрация снижает срок службы;
• Если система работает при температурах выше 150 C, дополнительно проверьте термостойкость изоляции кабеля и наличие компенсирующих участков.
