Кабельный ввод PG16 | 2085658 OBO Bettermann V-TEC MS

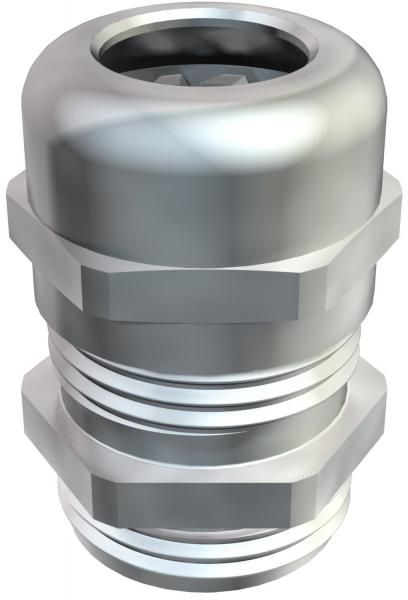

Кабельный ввод V-TEC PG16 MS - надёжное решение для герметичного ввода кабелей в электрооборудование. Благодаря степени защиты IP68 и прочному латунному корпусу с никелированным покрытием, он выдерживает жесткие условия эксплуатации, сохраняя целостность соединений даже при погружении в воду.

Назначение и область применения

Кабельный ввод V-TEC PG16 MS используется для безопасного прохода кабелей через стенки электрических шкафов, распределительных щитов, коробок и других корпусов. Он предотвращает проникновение пыли, влаги и внешних воздействий внутрь оборудования за счёт полной герметизации места ввода. Подходит для установки в условиях повышенной влажности, на улице, в промышленных зонах и местах с частой мойкой оборудования.

Технические характеристики

• Номинальный размер резьбы: PG16
• Диапазон диаметров кабеля: 7–14 мм - подходит для большинства силовых и сигнальных кабелей среднего сечения
• Диаметр монтажного отверстия: 26,7 мм - совместим с отверстиями стандарта PG16
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду
• Материал корпуса: латунь - высокая механическая прочность и коррозионная стойкость
• Покрытие: никелированное - улучшает антикоррозийные свойства и внешний вид
• Тип уплотнения: уплотнительное кольцо из эластомера - обеспечивает плотную посадку кабеля
• Разгрузка натяжения: да - снижает нагрузку на кабель внутри корпуса
• Длина резьбы: 6,5 мм - достаточна для надёжного крепления в тонких и толстых стенках
• Размер ключа: 24 мм - удобен для затяжки гаечными ключами
• Температурный диапазон: от –20 до +65 C - работает в холодных и жарких помещениях
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба

Совместимость и монтаж

V-TEC PG16 MS монтируется в подготовленное круглое отверстие диаметром 26,7 мм. Для установки требуется гаечный ключ на 24 мм. Кабель протягивается через центральное отверстие, после чего резьбовая часть ввода вворачивается в корпус. Уплотнительное кольцо сжимается при затяжке, фиксируя кабель и создавая герметичный контакт. Разгрузка натяжения позволяет кабелю свободно двигаться внутри, не перегружая точки подключения.

Безопасность и стандарты

Кабельный ввод соответствует требованиям международного стандарта IEC 60509 для кабельных вводов. Степень защиты IP68 гарантирует полную защиту от пыли и долговременного погружения в воду, что делает его подходящим для применений в опасных зонах, где важна исключительная герметичность.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Никелированное покрытие препятствует окислению и облегчает очистку
• Герметизация IP68 выше, чем у обычных IP67 - подходит для постоянного контакта с водой
• Разгрузка натяжения продлевает срок службы кабеля и снижает риск обрыва жил
• Простая и быстрая установка без специальных инструментов

Ограничения применения

• Не предназначена для кабелей с диаметром менее 7 мм - возможен проскальзывание и потеря герметичности
• Не рекомендуется для кабелей с жёсткой бронёй или металлической оплёткой - может повредить уплотнительное кольцо
• Работает только в температурном диапазоне –20…+65 C - не подходит для экстремально низких или высоких температур
• Не является взрывозащищённым устройством - не заменяет ATEX-вводы во взрывоопасных зонах

Примеры использования

• Промышленные станки с системами охлаждения
• Щитовые комнаты на пищевых производствах, требующие регулярной мойки
• Наружные осветительные устройства и камеры видеонаблюдения
• Подземные кабельные коллекторы и насосные станции
• Электрооборудование в морских портах и на судах

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в пределах 7–14 мм. Меньший кабель можно уплотнить термоусадкой, но это снижает надёжность.
• Затягивайте ввод равномерно, используя ключ на 24 мм. Перетягивание может деформировать уплотнительное кольцо.
• Если кабель имеет толстую оболочку, убедитесь, что она мягко входит в уплотнитель - не применяйте силу, чтобы не порвать кольцо.
• Для многожильных кабелей с большим числом проводов учитывайте суммарный диаметр, а не сечение одной жилы.
• V-TEC PG16 MS совместим с другими изделиями OBO Bettermann - легко интегрируется в системы комплектации шкафов.
