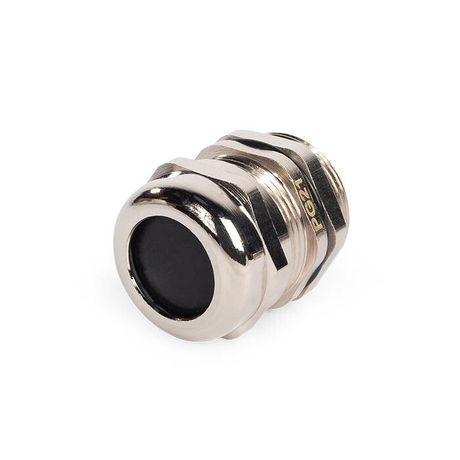

Ввод кабельный латунный PGM-L 16 (10-14 мм) | 88835 Fortisflex КВТ

Кабельный ввод латунный PGM-L 16 (10-14 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли, воды и механических повреждений, сохраняя целостность изоляции и безопасность оборудования.

Назначение и область применения

Кабельный ввод латунный PGM-L 16 (10-14 мм) используется для прохода силовых и сигнальных кабелей диаметром 10–14 мм через стенки металлических корпусов. Применяется в промышленной автоматике, системах управления, станках, конвейерах, наружных щитах и других устройствах, где требуется высокая степень защиты IP68. Подходит для установки в условиях повышенной влажности, запылённости и агрессивных сред.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: никелированная латунь - устойчива к коррозии и механическим нагрузкам
• Прижимная вставка: нейлон 6.6 по UL94 V2 - термостойкий и самозагасающий материал
• Уплотнители: неопрен - эластичный, долговечный, работает при температуре от –40 C до +100 C (кратковременно до +120 C)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Резьба: PG-16 по DIN 40430 - стандартизированная электроарматурная резьба для совместимости с большинством шкафов
• Область применения кабелей: диаметр 10–14 мм
• Устойчивость к маслам, бензину, дизтопливу и другим химически активным жидкостям

Совместимость и монтаж

Кабельный ввод латунный PGM-L 16 (10-14 мм) устанавливается в подготовленное круглое отверстие диаметром 16 мм. Для этого используются гидравлические прессы и матрицы, рекомендованные производителем: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А и матрицы МПО. Установка выполняется путём введения ввода в отверстие и затяжки накидной гайки с помощью ключа. Удлинённая резьба позволяет фиксировать ввод даже в толстые стенки корпусов. Перед монтажом проверьте соответствие диаметра кабеля указанному диапазону - 10–14 мм.

Безопасность и стандарты

• Соответствует требованиям DIN 40430 для электроарматурных резьб
• Материалы соответствуют норме UL94 V2 - самозагасаемость при возгорании
• Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой
• Не содержит свинец и другие опасные вещества согласно RoHS

Преимущества

• Никелированная латунь обеспечивает долгую службу даже в агрессивных средах
• Пластиковая вставка и неопреновое кольцо плотно обжимают кабель, исключая проскальзывание и протечки
• Защитная мембрана дополнительно препятствует проникновению пыли внутрь корпуса
• Высокая термостойкость позволяет использовать в холодных и жарких помещениях
• Устойчивость к маслам и топливам делает изделие подходящим для промышленных объектов с риском утечек

Ограничения применения

• Не предназначена для кабелей меньше 10 мм или больше 14 мм - возможна потеря герметичности
• Не рекомендуется применять в условиях постоянного давления выше атмосферного (например, подводные системы под давлением)
• Не следует использовать в качестве точки крепления кабеля - нагрузка должна передаваться через сам кабель, а не через корпус ввода
• Запрещено использование в местах с частыми ударными нагрузками без дополнительной защиты

Примеры использования

• Подключение кабелей к частотным преобразователям внутри металлических шкафов на заводе
• Ввод сигналов от датчиков в распределительном щите на нефтегазовом объекте
• Проход кабелей питания в наружных щитах управления освещением
• Интеграция в оборудование пищевой промышленности, требующее регулярной мойки

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно входить в диапазон 10–14 мм. Слишком тонкий кабель не будет плотно зажат, слишком толстый - деформирует уплотнитель
• Используйте только рекомендованные прессы и матрицы для пробивки отверстий - некорректный размер отверстия нарушит герметичность
• При многократной замене кабелей контролируйте состояние уплотнителей - при трещинах или потере эластичности заменяйте комплект полностью
• При монтаже в толстые стенки убедитесь, что удлинённая резьба достаточно длинна для надёжной фиксации
• Не перетягивайте накидную гайку - это может повредить резьбу или деформировать уплотнитель
