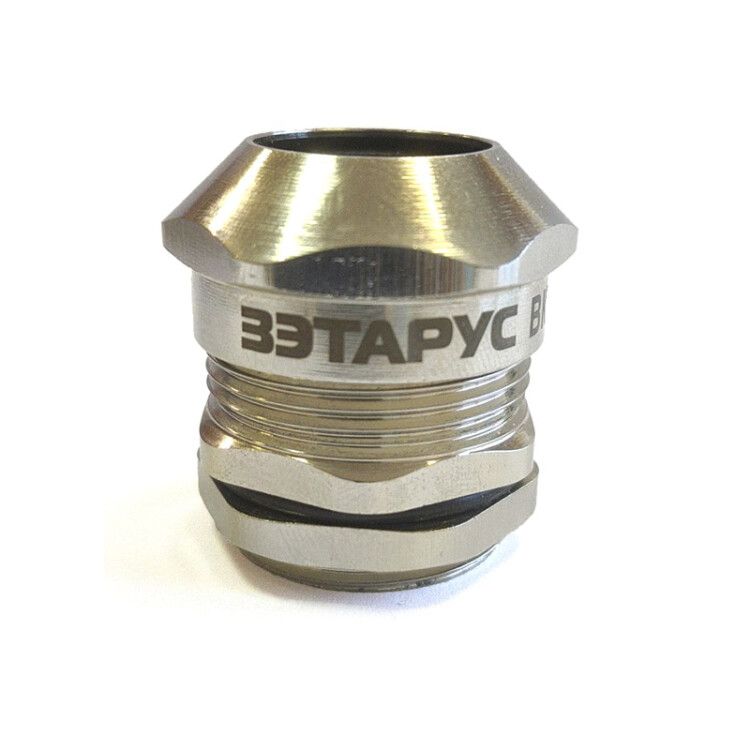

Кабельный ввод ВК1-ЛС-М16-12-L7 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода небронированных кабелей в электрооборудование. Латунный корпус с никелированным покрытием и силиконовое уплотнительное кольцо обеспечивают долговечную защиту даже в экстремальных условиях. Артикул zeta34007 соответствует требованиям промышленной автоматизации и энергетики.

Назначение и область применения

Кабельный ввод ВК1-ЛС-М16-12-L7 IP66/IP67/IP68 используется для безопасного прохода небронированных кабелей через стенки корпусов оборудования. Он одновременно фиксирует кабель и сохраняет степень защиты IP66–IP68, предотвращая попадание пыли, воды и других внешних воздействий внутрь устройства. Подходит для установки в распределительных щитах, станках, насосах, системах автоматизации и наружном оборудовании, где важна герметичность и устойчивость к перепадам температур.

Технические характеристики

• Резьба: M16 - стандартизированная метрическая резьба для плотного соединения с корпусом
• Диапазон диаметров кабеля: 6–14 мм - подходит для большинства небронированных силовых и сигнальных кабелей
• Материал корпуса: латунь никелированная - высокая коррозионная стойкость, механическая прочность
• Уплотнение: силиконовое кольцо - эластичное, устойчиво к старению, работает в широком температурном диапазоне
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение), IP68 (длительное погружение под давлением)
• Температура эксплуатации: от –60 C до +180 C - выдерживает холодные условия Сибири и нагрев вблизи двигателей
• Крепление: с контргайкой - позволяет жёстко зафиксировать ввод в отверстие корпуса
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных газов
• Цвет: серый - визуально отличаем от других типов вводов
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

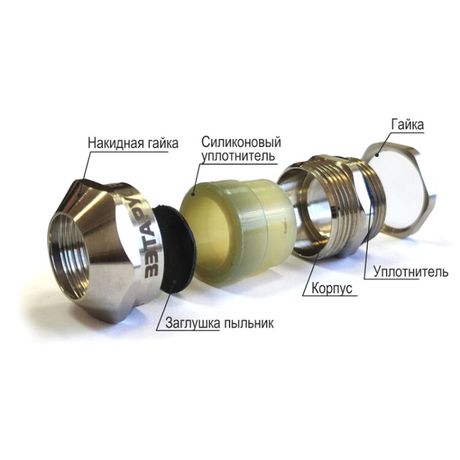

Кабельный ввод ВК1-ЛС-М16-12-L7 IP66/IP67/IP68 устанавливается в подготовленное отверстие диаметром 16 мм с резьбой М16. Комплект состоит из: корпуса, силиконового уплотнительного кольца, накидной гайки и заглушки. Для монтажа:

• Проденьте кабель через уплотнительное кольцо - оно само адаптируется к диаметру кабеля в пределах 6–14 мм
• Вставьте сборку в отверстие корпуса
• Закрутите накидную гайку до упора, затем затяните контргайку - это предотвратит самопроизвольное ослабление
• Не используйте инструменты с острыми краями - они повредят никелированное покрытие

Подходит для металлических и пластиковых корпусов с резьбой М16. Убедитесь, что толщина стенки корпуса не превышает допустимую для данного типа ввода - рекомендованная толщина до 5 мм.

Безопасность и стандарты

Кабельный ввод ВК1-ЛС-М16-12-L7 IP66/IP67/IP68 соответствует международным нормам для устройств с высокой степенью защиты. Отсутствие галогенов в составе уплотнителя делает его безопасным в случае пожара - не образуются едкие пары хлора или брома. Сертифицирован для работы в взрывоопасных зонах класса II и III, а также в пищевой и медицинской промышленности благодаря инертному материалу.

Преимущества

• Высокая герметичность - три уровня защиты IP66/67/68 позволяют использовать в любых условиях, включая мойку оборудования водой под давлением
• Широкий температурный диапазон - работает в Arctic-условиях и рядом с горячими поверхностями
• Устойчивость к старению - силиконовое уплотнение не трескается и не теряет эластичность годами
• Никелированное покрытие - защищает от коррозии, легко моется, не окисляется
• Готовый комплект - всё необходимое в одной детали, не требует дополнительных расходников

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнитель не рассчитан на жёсткий внешний слой
• Не подходит для кабелей с диаметром менее 6 мм или более 14 мм - возможна потеря герметичности
• Не следует применять в средах с постоянным контактом с растворителями, маслами или кислотами - силикон может набухнуть
• При температуре выше 180 C возможно деформирование уплотнения - не используйте в печях или на выходе из котлов
• Не рекомендуется для частого демонтажа - многократная сборка снижает срок службы уплотнительного кольца

Примеры использования

• Ввод кабеля питания в шкаф управления станком ЧПУ
• Подключение датчиков температуры в холодильных камерах
• Фиксация кабелей в наружных светильниках и видеокамерах
• Проход кабелей в дренажных насосах, работающих в сырых помещениях
• Монтаж в системах автономного освещения на железных дорогах

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в границах 6–14 мм. Кабель слишком маленького диаметра можно временно обмотать изоляционной лентой, чтобы обеспечить плотное прилегание уплотнителя
• При использовании в условиях повышенной влажности или на открытом воздухе - всегда закрывайте свободные входы заглушками, даже если кабель пока не подключен
• При замене уплотнительного кольца - используйте оригинальные запчасти от ЗЭТА Новосибирск. Совместимые аналоги могут иметь другую твёрдость и не обеспечивать нужную герметичность
• Артикул zeta34007 совместим с продуктами ГОФРОМАТИК и ЗЭТАРУС - при необходимости замены можно найти аналог в этих сериях
• При монтаже в тонкостенные корпуса - используйте переходные втулки, чтобы избежать деформации резьбы
