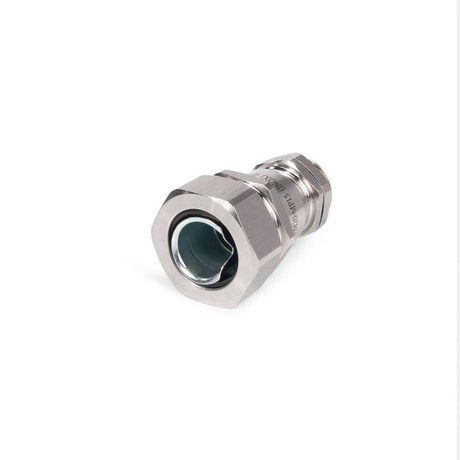

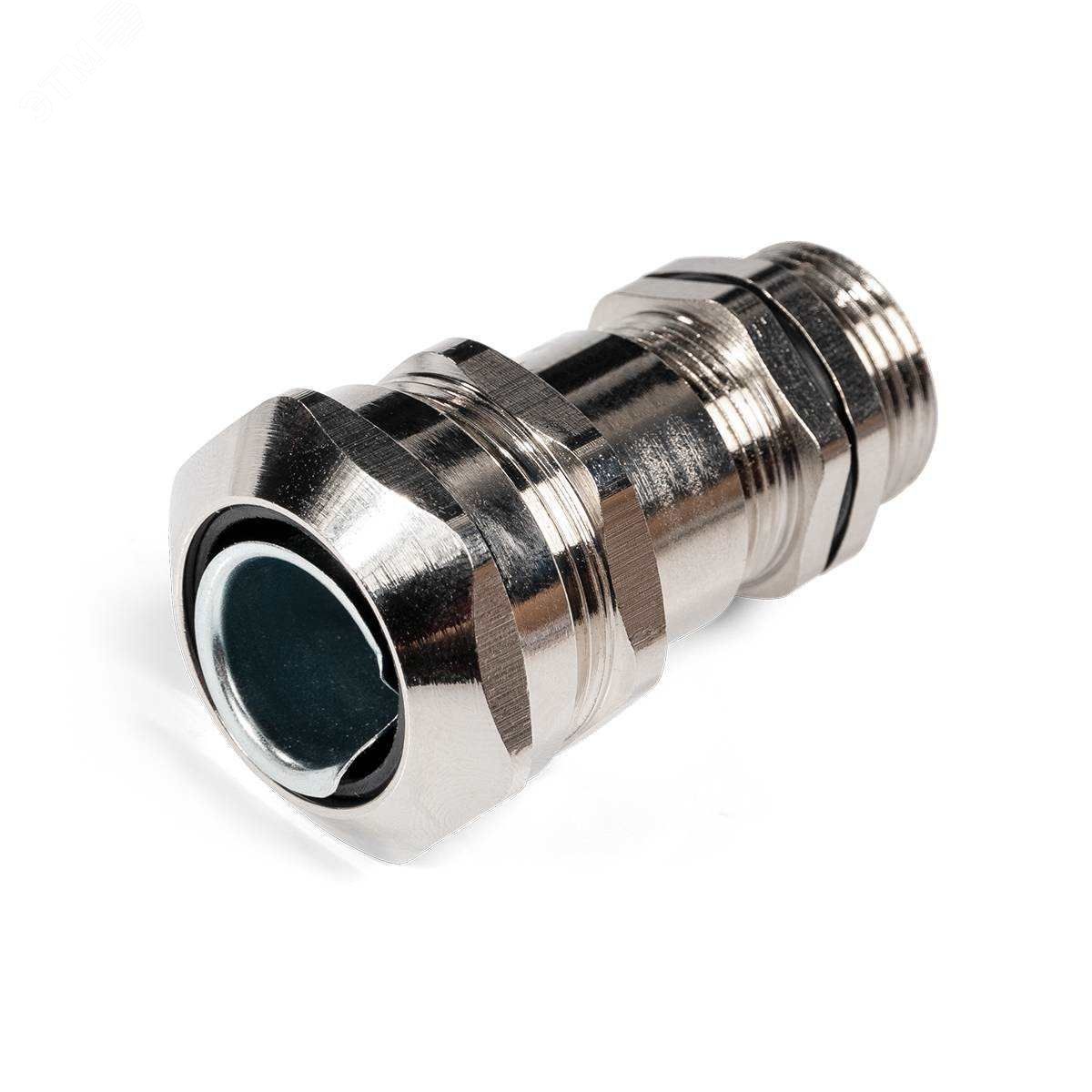

Ввод кабельный для металлорукава из нержавеющей стали ВК-М20(6-12 мм)-МР15 (INOX) | 88168 Fortisflex КВТ

Ввод кабельный для металлорукава из нержавеющей стали ВК-М20(6-12 мм)-МР15 (INOX) от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрооборудование через металлорукав, сочетая функции кабельного ввода и муфты в одном устройстве. Изделие выполнено из нержавеющей стали AISI 304, выдерживает экстремальные температуры и агрессивную среду, подходит для промышленной автоматизации, пищевой и химической отраслей.

Назначение и область применения

Ввод кабельный для металлорукава из нержавеющей стали ВК-М20(6-12 мм)-МР15 (INOX) предназначен для герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, шкафов управления и другого оборудования. Подходит для установки в условиях повышенной влажности, агрессивных сред, частой мойки и высоких требований к защите от пыли и воды. Применяется на производствах с жесткими требованиями к надежности: пищевая промышленность, фармацевтика, химические заводы, судостроение, автоконвейеры, станки с ЧПУ.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: нержавеющая сталь AISI 304 (V2A)
• Диаметр кабеля: 6 – 12 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Температурный диапазон: -40 … +100 °C, кратковременно до +120 °C
• Резьба: метрическая, соответствует EN 60423
• Размер ключа: 30 мм
• Контргайка: есть — позволяет закрепить устройство без люфтов
• Исполнение: прямолинейное
• Цвет: никелевый (естественный цвет нержавеющей стали после пассивации)
• Электромагнитная совместимость (EMC): да — снижает помехи в радиочастотном спектре
• Устойчивость к маслам, топливу, щелочам и растворителям

Совместимость и монтаж

Ввод кабельный для металлорукава из нержавеющей стали ВК-М20(6-12 мм)-МР15 (INOX) совмещает две функции: ввод кабеля и соединение с металлорукавом. Устанавливается в подготовленное отверстие в корпусе. Резьбовая часть ввинчивается внутрь, контргайка фиксирует положение снаружи. Уплотнительные элементы плотно обжимают кабель и стенку рукава одновременно. Для монтажа требуется отверстие диаметром, соответствующее размеру резьбы изделия — точный размер указан в документации производителя. Используется с гидравлическими системами пробивки отверстий: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А и аналогами. Матрицы МПО (НМПО-PG, НМПО-MG) обеспечивают точное формирование отверстия под резьбу.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрических кабельных вводов
• Материалы уплотнений и прижимной вставки соответствуют UL94V2 — самозатухание при возгорании
• IP68 — сертифицирована по IEC 60529 для условий постоянного контакта с водой
• EMC-исполнение соответствует требованиям к электромагнитной совместимости в промышленных зонах

Преимущества

• Объединяет в себе функции кабельного ввода и вводной муфты — экономит место и время монтажа
• Высокая механическая прочность благодаря материалу AISI 304 — не ржавеет, не деформируется
• Уплотнители из неопрена сохраняют эластичность при экстремальных температурах
• Наличие контргайки исключает самооткручивание при вибрациях
• EMC-защита снижает уровень ЭМИ, что важно для чувствительной аппаратуры
• Не боится моющих средств, масел, бензина, кислот — идеально для санитарных и химических объектов

Ограничения применения

• Не предназначена для кабелей с диаметром менее 6 мм или более 12 мм — возможна потеря герметичности
• Не рекомендовано использование в условиях постоянного давления выше атмосферного (например, глубоководные системы)
• При температурах выше +100 °C срок службы уплотнителей сокращается — допустимо лишь кратковременное превышение до +120 °C
• Требует предварительно подготовленного отверстия — нельзя монтировать в уже собранные корпуса без возможности сверления/пробивания
• Не подходит для многожильных кабелей с очень жесткой оболочкой — может потребоваться предварительная обработка концов

Примеры использования

• Подключение сигнальных кабелей к датчикам на пищевых конвейерах с регулярной мойкой паром
• Ввод питания и связи в шкафы управления насосными станциями в химзаводе
• Фиксация кабелей в металлических корпусах станков с ЧПУ в условиях масла и опилок
• Монтаж в морских и прибрежных установках — устойчивость к соленому воздуху
• Системы автоматического контроля в холодильных камерах с циклическими перепадами температур

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен находиться в пределах 6–12 мм. Слишком тонкий кабель не будет плотно прижат, слишком толстый повредит уплотнения.
• Используйте только рекомендованные гидравлические прессы (ПГПО, ПГРО) и матрицы — некорректное отверстие нарушит герметизацию.
• Затягивайте контргайку равномерно, чтобы не перекосить уплотнитель. Не используйте силовые ключи — достаточно обычного рожкового на 30 мм.
• При работе с кабелями в агрессивной среде — выбирайте модели с EMC-исполнением, они снижают риск сбоев в управлении.
• При замене уплотнений — используйте оригинальные запчасти. Неопрен и нейлон должны соответствовать спецификации производителя.
• Храните изделия в сухом месте — хотя материал нержавеющий, грязь и солевые отложения могут затруднить последующую сборку.
