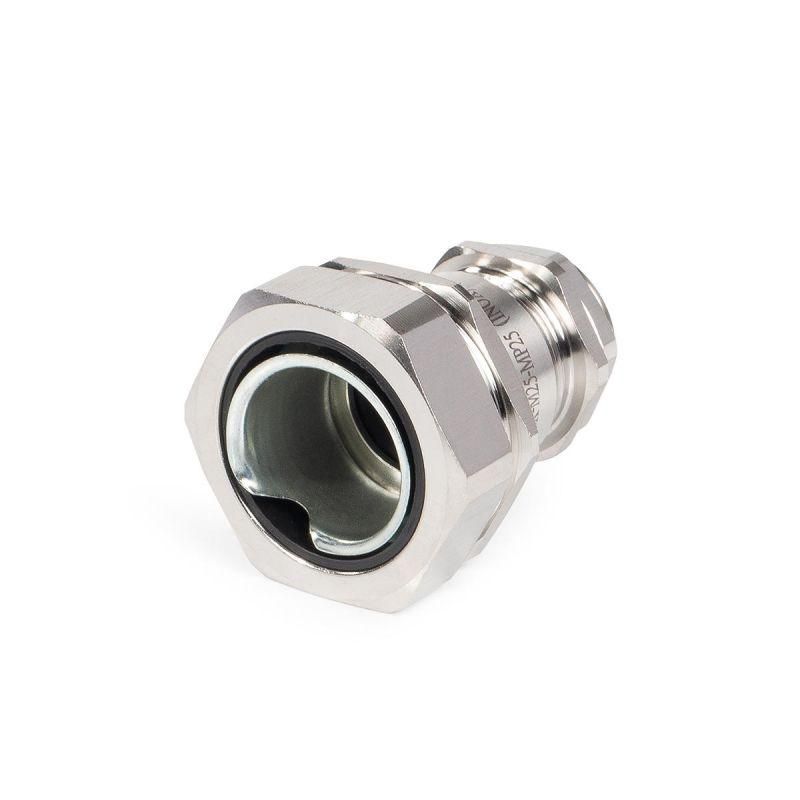

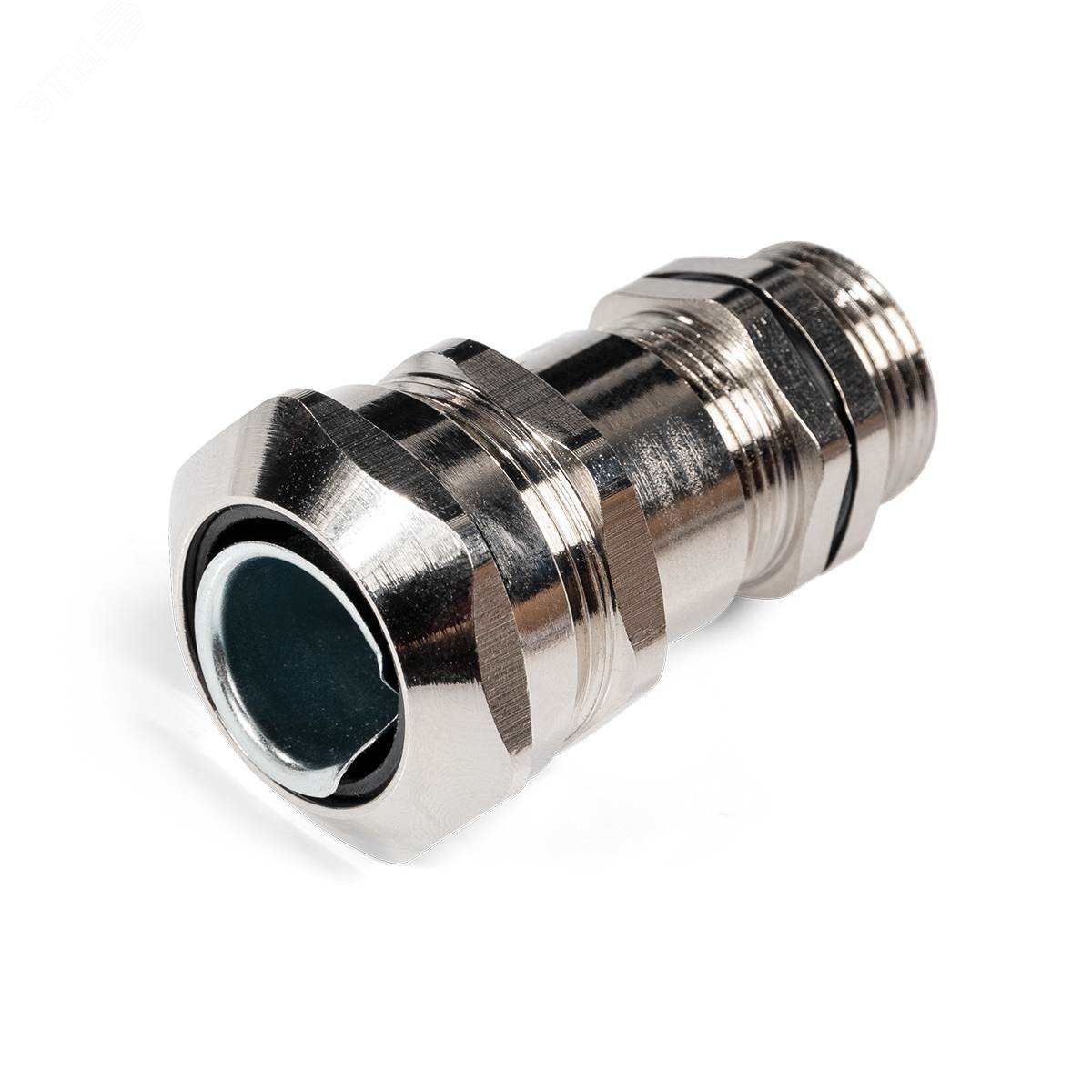

Ввод кабельный для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР25 (INOX) | 88170 Fortisflex КВТ

Ввод кабельный для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР25 (INOX) от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрооборудование через металлорукав, сочетая функции кабельного ввода и соединительной муфты в одном устройстве. Изделие выполнено из нержавеющей стали AISI 304, выдерживает экстремальные температуры и агрессивную среду.

Назначение и область применения

Ввод кабельный для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР25 (INOX) предназначен для герметичного прохода кабелей и проводов, проложенных в металлорукаве, в стенки электрощитов, распределительных коробок и другого оборудования. Подходит для установки в условиях повышенной влажности, на открытом воздухе, в пищевой, химической, фармацевтической и судостроительной промышленности. Применяется там, где требуется надёжная защита от пыли, воды, масел и агрессивных веществ.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: нержавеющая сталь AISI 304 (V2A)
• Диаметр кабеля: 13–18 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Тип уплотнения: уплотнительное кольцо из неопрена
• Прижимная и уплотнительные вставки: нейлон 6.6, самозатухающий по UL94V2
• Температура эксплуатации: –40 … +100 °C; кратковременно допускается +120 °C
• Резьба: метрическая, соответствует EN 60423
• Размер ключа: 42 мм
• Конструкция: разъемный сальник с контргайкой
• Исполнение: прямолинейный
• Цвет: никелевый (матовый)
• Электромагнитная совместимость: да — снижает помехи в радиочастотном спектре

Совместимость и монтаж

Ввод кабельный для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР25 (INOX) монтируется в подготовленное отверстие в корпусе. Устройство одновременно выполняет роль ввода для кабеля и муфты для металлорукава — не требует дополнительных переходников. Разборная конструкция позволяет легко заменить уплотнения без демонтажа всего изделия.

Для сверления отверстий рекомендуются гидравлические системы:

• ПГПО-60, ПГПО-60А, ПГПО-115
• ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы МПО, наборы перфоформ НМПО-PG и НМПО-MG

При монтаже затягивайте накидную гайку ключом на 42 мм до плотного прилегания, не переусердствуйте — это повредит уплотнения. Контргайка фиксирует положение и предотвращает самоотвинчивание при вибрации.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60423 для метрических кабельных вводов. Высокая степень защиты IP68 гарантирует безопасную работу в сырых и запылённых зонах. Материалы уплотнений и вставок сертифицированы по UL94V2 — не поддерживают горение. Электромагнитная совместимость обеспечивает стабильную работу рядом с чувствительными системами управления.

Преимущества

• Объединяет две функции — ввод кабеля и соединение с металлорукавом — в одном компактном элементе
• Высокая механическая прочность благодаря корпусу из нержавеющей стали AISI 304
• Устойчивость к маслам, бензину, щелочам, кислотам и другим агрессивным жидкостям
• Работает в широком диапазоне температур, включая суровые зимние условия
• Разборная конструкция упрощает обслуживание и ремонт
• Электромагнитная совместимость снижает риск помех в автоматизированных системах

Ограничения применения

Не применяйте в средах с постоянным контактом с открытым пламенем или высокими температурами выше +120 °C. Не используйте для кабелей с диаметром менее 13 мм или более 18 мм — это нарушит герметичность. Отказ от использования рекомендованного инструмента для сверления отверстий может привести к деформации корпуса и потере степени защиты IP68.

Примеры использования

• Герметизация входов кабелей в взрывозащищённые шкафы на нефтегазовых объектах
• Подключение датчиков и приводов в пищевых цехах с частыми мойками высоким давлением
• Ввод сигналов в контроллеры на морских платформах и судах
• Фиксация кабелей в промышленных конвейерах с вибрацией и масляными брызгами
• Установка в медицинском оборудовании, требующем стерилизации и EMC-совместимости

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в диапазон 13–18 мм. Кабель меньшего диаметра требует дополнительного уплотнения.
• При использовании в холодных условиях (ниже –20 °C) убедитесь, что неопреновая вставка не треснула — она становится жестче при низких температурах.
• Затягивайте накидную гайку равномерно, чтобы не перекосить уплотнение. Перетяжка — основная причина протечек.
• Для многократных сборок/разборок сохраните оригинальные уплотнительные кольца — они не теряют эластичность при правильной эксплуатации.
• При необходимости замены уплотнителей — используйте только оригинальные детали от Fortisflex или КВТ. Совместимость с аналогами не гарантирована.
