Ввод кабельный латунный MGM-DL 20 (6-12 мм) | 88633 Fortisflex КВТ

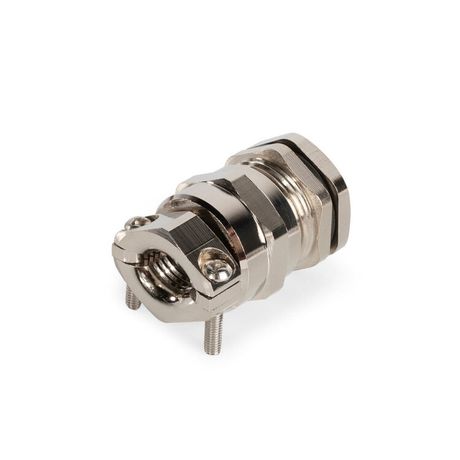

Кабельный ввод латунный MGM-DL 20 (6-12 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрощитов и другого электрооборудования. Его конструкция обеспечивает надежную фиксацию, защиту от пыли и воды, а также устойчивость к агрессивной среде - идеально подходит для промышленных условий.

Назначение и область применения

Кабельный ввод латунный MGM-DL 20 (6-12 мм) используется для вывода кабелей и проводов изнутри электрощитов, распределительных устройств, панелей управления и других корпусов. Применяется там, где важна высокая степень защиты от внешних факторов - например, на производствах с повышенной влажностью, в условиях запыленности, на открытых площадках или в агрессивной химической среде.

Технические характеристики

• Диапазон диаметров кабелей: 6–12 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен
• Рабочая температура: от –40 C до +100 C; кратковременно допускается +120 C
• Степень защиты: IP68 (полная герметизация, устойчивость к длительному погружению в воду)
• Тип резьбы: метрическая, соответствует EN 60423
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим нефтепродуктам

Совместимость и монтаж

Кабельный ввод латунный MGM-DL 20 (6-12 мм) устанавливается в подготовленное отверстие диаметром 20 мм. Для сверления отверстий рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы и наборы перфоформ: НМПО-PG, НМПО-MG

После установки в отверстие, внутренние полугайки затягиваются винтами - это дополнительно фиксирует кабель и препятствует его выдергиванию. Уплотнительные кольца из неопрена плотно обжимают кабель, исключая зазоры.

Безопасность и стандарты

Кабельный ввод латунный MGM-DL 20 (6-12 мм) соответствует требованиям стандарта EN 60423 по типу резьбы. Материалы сертифицированы по UL94 V2 - нейлоновая вставка самозатухающая, что снижает риск распространения пламени. Степень защиты IP68 гарантирует безопасную работу даже при постоянном контакте с водой.

Преимущества

• Никелированная латунь обеспечивает коррозионную стойкость и долгий срок службы
• Двухступенчатая система фиксации (полугайки + винты) защищает от механического вытягивания кабеля
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Защитная мембрана предотвращает проникновение пыли даже при давлении
• Устойчивость к маслам и топливам делает его пригодным для работы в машиностроении и энергетике

Ограничения применения

Кабельный ввод латунный MGM-DL 20 (6-12 мм) не предназначен для кабелей с диаметром менее 6 мм или более 12 мм - использование вне этого диапазона нарушает герметичность. Также не следует применять его в средах с постоянными ударными нагрузками или в условиях частого изгиба кабеля - это может повредить уплотнения. Не подходит для ввода одиночных жил без оболочки.

Примеры использования

• Электрощиты на производственных линиях с мойкой оборудования
• Щиты управления насосными станциями и канализационными системами
• Оборудование в пищевой и фармацевтической промышленности (из-за устойчивости к моющим средствам)
• Автомобильные и судостроительные сборочные цеха
• Наружные пункты управления солнечными электростанциями

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 6–12 мм. Слишком тонкий кабель не будет плотно прижат, слишком толстый - деформирует уплотнения.
• Используйте только указанные инструменты для сверления отверстий. Неправильный диаметр или форма отверстия нарушают герметичность.
• Затягивайте винты равномерно - перекос может привести к трещинам в уплотнителях.
• При замене кабеля не используйте силу - снимите ввод полностью, чтобы не повредить резьбу или уплотнения.
• Латунный корпус можно использовать в местах с высокими требованиями к электробезопасности - материал не является источником искр.
