Ввод кабельный латунный MGM-EMC 16 (4-8 мм) | 89321 Fortisflex КВТ

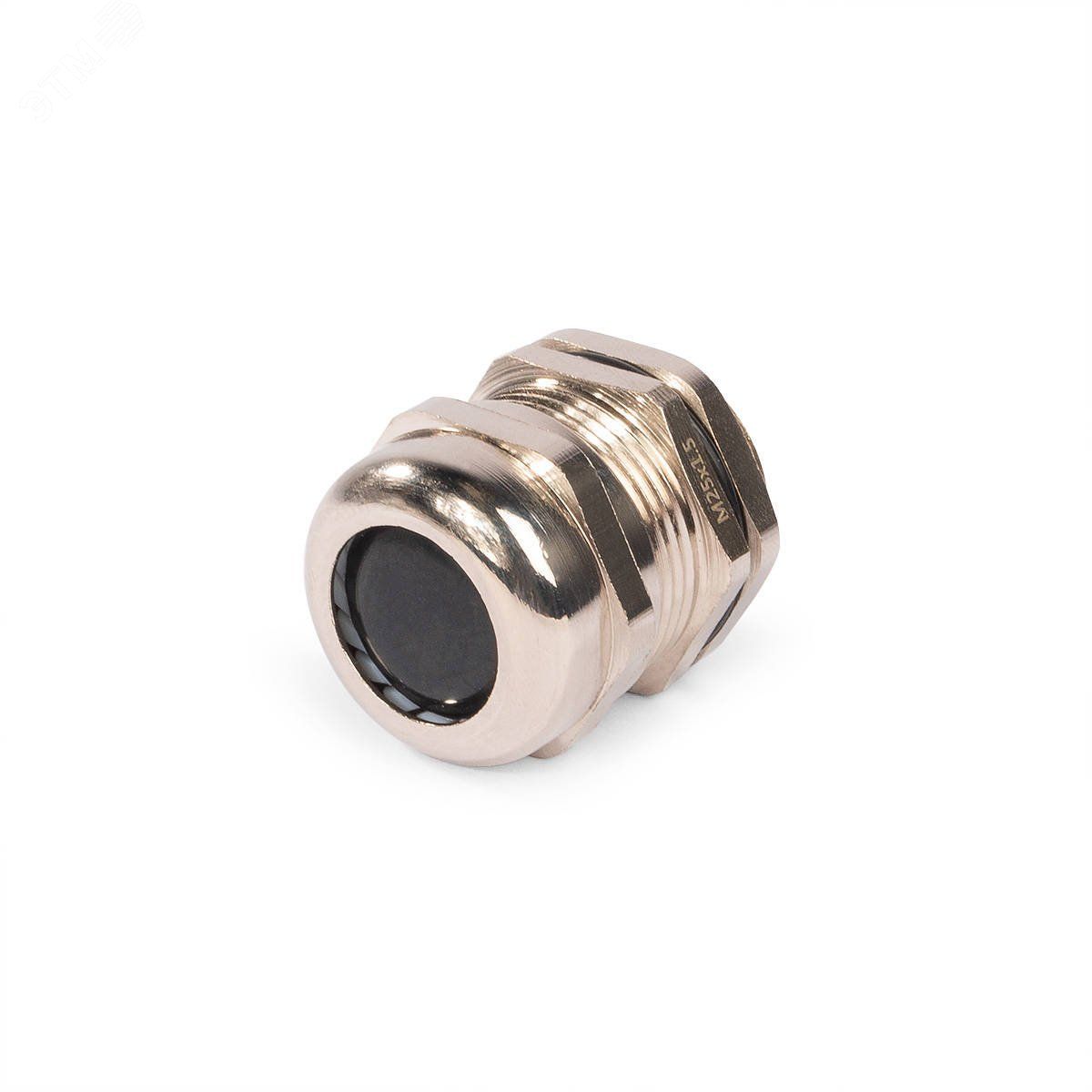

Ввод кабельный латунный MGM-EMC 16 (4-8 мм) от Fortisflex и КВТ предназначен для герметичного прохода экранированных кабелей через стенки электрощитов и другого электрооборудования. Его конструкция обеспечивает надёжную заземление, высокую степень защиты IP68 и устойчивость к агрессивной среде, что делает его подходящим для промышленных условий.

Назначение и область применения

Ввод кабельный латунный MGM-EMC 16 (4-8 мм) используется для вывода экранированных кабелей изнутри электрощита наружу - или наоборот - с сохранением герметичности и электромагнитной экранности. Подходит для установки в металлические корпуса промышленного оборудования: станков, автоматических линий, распределительных щитов, систем управления, насосных и компрессорных установок. Особенно эффективен там, где важна защита от пыли, брызг воды, химикатов и электромагнитных помех.

Технические характеристики

• Размер кабеля: 4–8 мм (диаметр изоляции)
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (соответствие UL94 V2)
• Уплотнители: неопрен - эластичный, устойчивый к температуре и химии
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Резьба: метрическая, соответствует EN 60423
• Рабочая температура: от –40 C до +100 C; кратковременно допускается +120 C
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Ввод кабельный латунный MGM-EMC 16 (4-8 мм) устанавливается в предварительно просверленное отверстие в корпусе. Диаметр отверстия должен точно соответствовать размеру фланца изделия - рекомендуется использовать специальные гидравлические системы для точной пробивки:

• Гидравлические пробивные станки: ПГПО-60, ПГПО-60А, ПГПО-115
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы и наборы перфорационных форм: НМПО-PG, НМПО-MG

Перед установкой проверьте, чтобы кабель имел наружный диаметр в пределах 4–8 мм. Установите уплотнительную вставку на кабель, затем проденьте кабель через корпус, закрутите накидную гайку и затяните её до плотного контакта с поверхностью корпуса. Особые выступы внутри гайки обеспечивают надёжный электрический контакт с заземлённым корпусом - не требуют дополнительного заземления.

Безопасность и стандарты

Изделие соответствует стандарту EN 60423 на метрическую резьбу и имеет сертифицированную степень защиты IP68. Материалы уплотнений и вставок соответствуют требованиям UL94 V2 - самозатухающие, безопасны при возможном нагреве. Применение в условиях повышенной взрывоопасности не предусмотрено - не является взрывозащищённым устройством.

Преимущества

• Никелированная латунь - устойчива к коррозии, не теряет прочность при перепадах температур
• Неопреновые уплотнения - сохраняют эластичность даже при минусовых температурах
• Пластиковая прижимная вставка - равномерно сжимает кабель, исключает повреждение жил
• Выступы на внутренней поверхности гайки - обеспечивают постоянный электрический контакт с корпусом без дополнительных проводов
• Высокая механическая прочность - выдерживает вибрацию, удары, нагрузки на кабель

Ограничения применения

• Не предназначена для кабелей с диаметром менее 4 мм или более 8 мм - риск потери герметичности
• Не подходит для кабелей без металлической оплётки или экрана - функция заземления не будет реализована
• Не следует применять в условиях постоянного давления выше атмосферного - не рассчитан на гидро- или пневматические системы под давлением
• Запрещено использование в местах с открытым пламенем или высокими температурами свыше +120 C

Примеры использования

• Подключение экранированного силового кабеля к частотному преобразователю в цехе
• Ввод сигнальных кабелей в щит управления технологической линией
• Проход кабеля в корпус датчика, установленного на улице или в сыром помещении
• Системы автономного освещения на промплощадках с высокой запылённостью

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже 0,5 мм лишнего увеличат риск протечки
• Не используйте инструменты для резьбовой нарезки - резьба уже готова, её можно только завинтить
• При многократной замене кабелей следите за состоянием уплотнителей - при трещинах или деформациях заменяйте их
• Для удобства сборки смажьте резьбу немного силиконовой смазкой - это облегчит последующее обслуживание
• Обязательно соединяйте корпус с системой заземления - хотя ввод обеспечивает контакт, он работает лучше при хорошем контуре заземления всего щита
