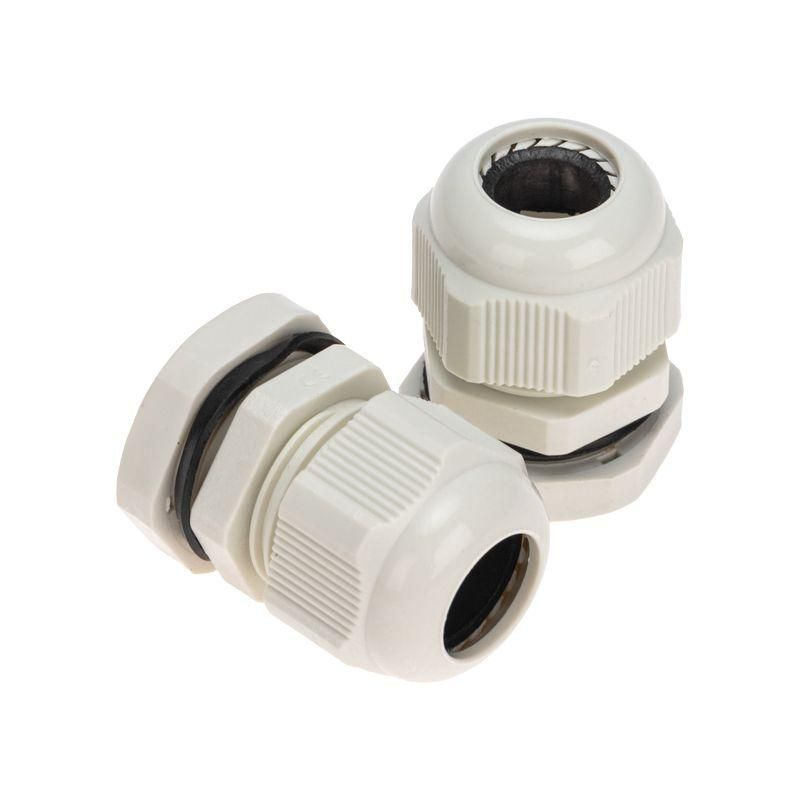

Кабельный ввод PG-16 (10-14мм) серый, комплект (2 шт/уп) | 07-8016-A2 REXANT MEET

Кабельный ввод Rexant 07-8016-a2 - это надёжный элемент для герметичного ввода кабелей в электрооборудование. Комплект из двух единиц обеспечивает быстрый монтаж в шкафах, корпусах и пультах, работающих в агрессивной среде. Материалы и степень защиты IP68 делают его подходящим для уличных, подземных и морских условий.

Назначение и область применения

Кабельный ввод Rexant 07-8016-a2 используется для фиксации и герметизации кабелей при проходе через стенки электротехнических устройств: коммутационных шкафов, распределительных коробок, пультов управления, частотных преобразователей и других аппаратов.

Подходит для установки в местах с высокой влажностью, запылённостью, воздействием солёной воды, масел, химических растворителей - например, на промышленных объектах, судах, насосных станциях, в подвальных помещениях и на открытых площадках.

Технические характеристики

• Номинальный размер резьбы: G½ (22 мм)
• Диапазон диаметров кабеля: 10–14 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим веществам
• Уплотнение: эластомерное кольцо (неопрен) - обеспечивает плотную посадку на кабеле
• Температурный диапазон: от -40 C до +100 C
• Длина резьбы: 10 мм
• Форма: прямолинейный, без изгиба
• Цвет: светло-серый
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Состав: не содержит галогенов - безопасен при возгорании, соответствует экологическим нормам
• Поверхность: необработанная - без антикоррозийного покрытия, так как материал сам устойчив к коррозии

Совместимость и монтаж

Кабельный ввод Rexant 07-8016-a2 имеет метрическую резьбу G½ (22 мм), совместим со стандартными отверстиями в металлических и пластиковых щитах. Установка выполняется в подготовленное отверстие диаметром около 22 мм.

Комплект состоит из двух элементов: каждый включает корпус, уплотнительное кольцо и гайку. Для монтажа:

1. Проденьте кабель через центральное отверстие уплотнительного кольца.
2. Заключите кольцо в корпус ввода.
3. Вставьте сборку в отверстие в оборудовании.
4. Закрутите гайку с внешней стороны до плотного прилегания - не перетягивайте!

Гайка имеет специальную форму, препятствующую самопроизвольному раскручиванию под вибрацией.

Безопасность и стандарты

Кабельный ввод Rexant 07-8016-a2 соответствует требованиям к герметичности IP68 и не содержит галогенов, что снижает риск образования токсичных газов при нагреве или горении. Применение полиамида и неопрена гарантирует долговечность даже при контакте с агрессивными жидкостями.

Преимущества

• Высокая герметичность IP68 - подходит для постоянного контакта с водой
• Устойчивость к маслам, солям, кислотам и растворителям благодаря составу материала
• Ударопрочная конструкция - не трескается при ударах и перегрузках
• Легкий вес и простота монтажа - не требуют специнструментов
• Экологичность - отсутствие галогенов позволяет использовать в закрытых и людных зонах

Ограничения применения

Кабельный ввод Rexant 07-8016-a2 не предназначен для кабелей с диаметром менее 10 мм или более 14 мм - при выходе из диапазона возможна потеря герметичности.

Не рекомендуется применять в условиях постоянного давления выше атмосферного (например, глубоководные системы) - IP68 означает погружение, но не гидростатическое давление.

Необработанная поверхность корпуса не защищена от механического истирания - при частом демонтаже возможно появление микроскопических царапин, не влияющих на функциональность, но снижающих эстетику.

Примеры использования

• Ввод силового кабеля в шкаф управления насосной станцией на берегу моря
• Проход кабеля в распределительную коробку на улице, где бывают осадки и туман
• Подключение датчиков в технологическом оборудовании, контактирующем с маслом и смазками
• Монтаж в пульте управления на заводе с частыми мойками оборудования водой под давлением

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 10–14 мм. Кабель меньше 10 мм потребует дополнительного уплотнения.
• Не затягивайте гайку слишком сильно - это может деформировать уплотнительное кольцо и нарушить герметичность.
• Если кабель многожильный и мягкий, перед вводом можно немного подтянуть его оболочку, чтобы лучше “захватить” уплотнителем.
• При использовании в холодном климате (< -20 C) убедитесь, что кабель не стал хрупким - это может вызвать повреждение при изгибе во время монтажа.
• Каждый комплект содержит два ввода - удобно для параллельного ввода двух кабелей в один шкаф, экономя место и время.
