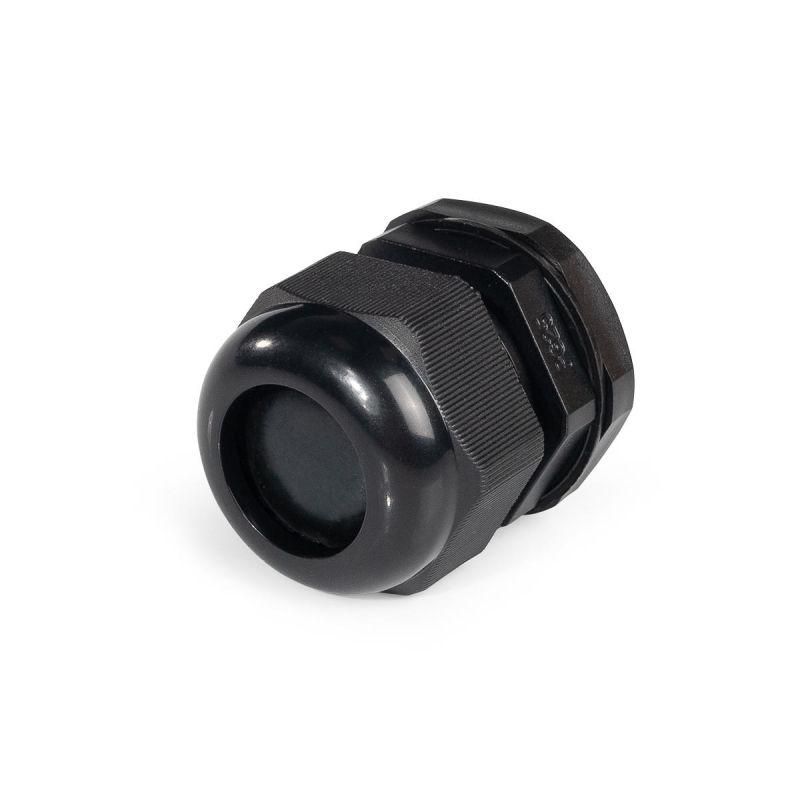

Ввод кабельный пластиковый PG 25 (16-20 мм) черн. (уп.50шт) Fortisflex 88646 КВТ

Ввод кабельный пластиковый PG 25 (16-20 мм) черный от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в электрощитах и оборудовании, выдерживая экстремальные температуры и агрессивные среды. Артикул 88646 соответствует требованиям промышленного монтажа.

Назначение и область применения

Ввод кабельный пластиковый PG 25 (16-20 мм) черный предназначен для герметичного прохода кабелей через стенки электрических шкафов, распределительных щитов, станков и другого оборудования. Подходит для установки в условиях повышенной запылённости, влажности, воздействия масел и топлив. Применяется в промышленной автоматизации, энергетике, транспорте и машиностроении.

Технические характеристики

• Диаметр кабеля: 16–20 мм - подходит для кабелей среднего сечения, например, силовых или управления
• Резьба: PG 25 - стандартизированная электроарматурная резьба по DIN 40430, совместима с большинством промышленных корпусов
• Материал корпуса: полиамид PA6.6 - прочный, самозатухающий, не содержит галогенов, соответствует UL94V2
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к старению, маслам, бензину и другим химикатам
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: -40 C до +100 C (кратковременно до +120 C) - работает в холодных и жарких помещениях
• Контргайка: есть - позволяет фиксировать ввод в корпусе и предотвращать люфт
• Размер ключа: 37 мм - удобно затягивать обычным гаечным ключом
• Форма: прямолинейный - монтируется перпендикулярно поверхности
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце

Совместимость и монтаж

Ввод кабельный пластиковый PG 25 (16-20 мм) черный устанавливается в подготовленное отверстие диаметром 25 мм. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-PG. После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой и затягивается ключом на 37 мм. Самозатухающий материал корпуса исключает распространение пламени при возгорании.

Безопасность и стандарты

• Соответствие DIN 40430 - гарантирует взаимозаменяемость с другими изделиями PG
• UL94V2 - класс горючести: материал не поддерживает горение после удаления источника огня
• Отсутствие галогенов - снижает выделение токсичных веществ при нагреве или пожаре
• IP65 - защищает от пыли и водяных струй, что важно для цехов с мойкой или высокой влажностью

Преимущества

• Контргайка со стопорными засечками - предотвращает самоотвинчивание при вибрации
• Неопреновая мембрана - плотно облегает кабель, сохраняет герметичность даже при изменении диаметра провода
• Высокая термостойкость - можно использовать рядом с нагревательными элементами
• Устойчивость к маслам и топливу - идеально для автопрома, нефтегазовой отрасли
• Маркировка ключа на гайке - ускоряет монтаж, исключает подбор инструмента

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не подходит для кабелей менее 16 мм - возможна потеря герметичности
• Не рекомендуется для внешней установки без дополнительной защиты от прямых осадков и УФ-лучей длительного действия
• Требуется точное соблюдение диаметра отверстия - отклонение более +-0,5 мм снижает степень защиты

Примеры использования

• Подключение кабелей питания к частотному преобразователю внутри металлического шкафа
• Ввод сигнальных проводов в контроллер станка с ЧПУ
• Герметизация кабелей в системах гидравлики на заводе
• Монтаж в распределительном щите на открытой площадке с регулярной мойкой

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 16–20 мм без чрезмерного натяга или свободного проскальзывания
• Используйте только рекомендованные прессы и матрицы - некорректное отверстие нарушает герметичность
• Затягивайте контргайку равномерно, не переусердствуйте - перетяжка может повредить уплотнитель
• При использовании в агрессивной среде периодически проверяйте состояние уплотнительного кольца - при трещинах или деформациях замените его
• Этот ввод не требует дополнительной смазки - неопрен сам обеспечивает скольжение при сборке
