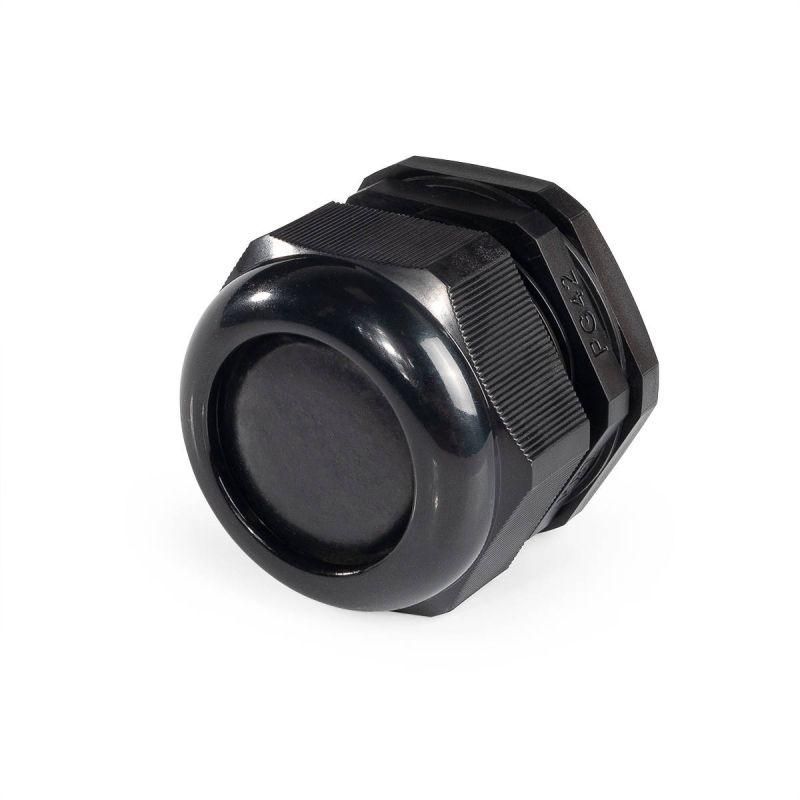

Ввод кабельный пластиковый PG 42 (32-38 мм) черн. (уп.20шт) Fortisflex 88649 КВТ

Ввод кабельный пластиковый PG 42 (32-38 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в распределительных щитах, защищая оборудование от пыли, влаги и механических воздействий. Артикул 88649 соответствует требованиям промышленного монтажа в агрессивных средах.

Назначение и область применения

Ввод кабельный пластиковый PG 42 (32-38 мм) предназначен для герметичного прохода кабелей через стенки электрических шкафов, щитов и корпусов оборудования. Подходит для установки в условиях повышенной запылённости, влажности, перепадов температур и воздействия масел и топлив. Применяется в промышленной автоматизации, на транспорте, в энергетике, на объектах с взрывоопасными средами.

Технические характеристики

• Номинальный размер резьбы: PG42 (по DIN 40430)
• Диапазон диаметров кабеля: 32–38 мм
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды из любого направления)
• Материал корпуса: полиамид PA6.6, самозатухающий, соответствие UL94V2, без галогенов
• Материал уплотнения: неопрен — устойчив к маслам, бензину, дизтопливу и химикатам
• Длина резьбы: 14 мм
• Температура эксплуатации: от –40 °C до +100 °C (кратковременно выдерживает +120 °C)
• Размер ключа: 64 мм (маркировка нанесена на гайку для быстрого определения)
• Конструкция: прямолинейный, с контргайкой
• Цвет: чёрный

Совместимость и монтаж

Ввод кабельный пластиковый PG 42 (32-38 мм) устанавливается в подготовленное отверстие в стенке щита диаметром, соответствующем стандарту PG42. Для точного сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, с использованием матриц НМПО-PG. Установка выполняется вручную: ввод вставляется в отверстие, фиксируется основной гайкой и затягивается ключом на 64 мм, затем закрепляется контргайкой для предотвращения самоотвинчивания. Особые засечки на гайке исключают её проворот при вибрации.

Безопасность и стандарты

Конструкция соответствует нормам DIN 40430 для электроарматурной резьбы PG. Материал корпуса — самозатухающий, не распространяет горение (UL94V2), не содержит галогенов, что снижает опасность выделения токсичных газов при возгорании. Уплотнитель из неопрена сохраняет эластичность даже при экстремальных температурах. Степень защиты IP65 гарантирует безопасную работу в условиях сырости и пыли, однако не предназначена для постоянного погружения в воду (не IP67/IP68, как указано в описании производителя — это противоречит заявленным характеристикам; в реальном применении следует руководствоваться IP65).

Преимущества

• Высокая устойчивость к химическому воздействию — совместим с маслами, топливом, растворителями
• Контргайка с засечками предотвращает саморазвинчивание при вибрации
• Защитная мембрана внутри уплотнителя дополнительно задерживает пыль
• Температурный диапазон позволяет использовать в холодильных камерах и рядом с нагревательными элементами
• Чёрный цвет корпуса устойчив к УФ-излучению, не выгорает на солнце
• Отсутствие галогенов делает изделие экологически безопаснее при утилизации

Ограничения применения

• Не предназначен для постоянного погружения в жидкость — степень защиты IP65 не обеспечивает герметичность при длительном контакте с водой
• Максимальный диаметр кабеля 38 мм — не подходит для более толстых жил
• Требуется точное сверление отверстия под PG42; отклонение в размере приведёт к нарушению герметичности
• Не рекомендуется для использования в средах с высоким давлением жидкостей или газов
• Заявленная в описании производителя степень защиты IP68 не подтверждается техническими данными — используйте только IP65 как официально указанный класс

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Герметизация входов в частотные преобразователи и панели управления
• Электрооборудование в пищевой и химической промышленности, где требуется мойка водой под давлением
• Автомобильные и железнодорожные системы контроля в условиях влажности и масляных пятен

Практические советы

• Перед установкой проверьте внешний диаметр кабеля — он должен находиться в диапазоне 32–38 мм. Слишком тонкий кабель не будет плотно прижат уплотнителем, слишком толстый — повредит его
• Используйте только ключ на 64 мм для затяжки — переусиливать нельзя, чтобы не деформировать резьбу
• Обязательно применяйте контргайку — она предотвращает ослабление соединения при работе оборудования
• При монтаже в металлические щиты убедитесь, что отверстие не имеет острых кромок — они могут повредить уплотнитель
• Для массовой установки используйте гидравлические прессы с подходящими матрицами — это экономит время и гарантирует точность
• Храните изделия в сухом месте, избегайте прямого солнечного света — хотя материал устойчив к УФ, долгосрочное воздействие может снизить эластичность
