Кабельный ввод разборный | 2024913 OBO Bettermann V-TEC TB25 09-11

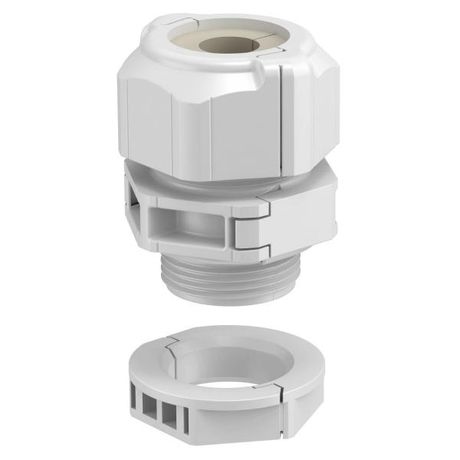

Кабельный ввод разборный V-TEC TB25 09-11 - это герметичное устройство для фиксации и уплотнения кабелей с наружным диаметром 9–11 мм. Благодаря разборной конструкции и прочному корпусу из поликарбоната, он идеально подходит для модернизации существующих установок без демонтажа проводки. Модель V-TEC TB25 09-11 от OBO Bettermann сочетает высокую степень защиты IP67, ударную прочность и возможность монтажа в уже действующих системах.

Назначение и область применения

Кабельный ввод разборный V-TEC TB25 09-11 предназначен для герметизации мест прохода кабелей через стенки оборудования, щитов, корпусов машин и других конструкций. Он особенно эффективен там, где требуется быстрый доступ к кабелю без его полного удаления - например, при замене, доработке или ремонте. Подходит для использования в условиях повышенной запыленности, влажности и воздействия воды. Часто применяется на промышленном оборудовании: станках, конвейерах, автоматизированных линиях, распределительных щитах.

Технические характеристики

• Номинальный размер резьбы: M25 (длина резьбы - 11 мм)
• Диапазон диаметров кабеля: 9–11 мм
• Степень защиты: IP67 (полная защита от пыли и временное погружение в воду до 1 метра)
• Материал корпуса: поликарбонат - устойчив к механическим нагрузкам и химическим средам
• Уплотнение: эластичное кольцо (прокладка), обеспечивающее плотное прилегание к кабелю
• Контргайка: есть - позволяет закрепить ввод в отверстии и компенсировать допуски толщины стенки
• Температурный диапазон: от –20 C до +80 C
• Цвет: светло-серый
• Галогены: отсутствуют - соответствует требованиям экологической безопасности
• Исполнение: прямолинейное
• Поверхность: необработанная - без дополнительного покрытия

Совместимость и монтаж

Кабельный ввод V-TEC TB25 09-11 устанавливается в отверстие диаметром 25 мм с резьбой. Для монтажа необходимо:

• Заготовить отверстие в стенке с внутренней резьбой M25
• Вставить кабель в уплотнительное кольцо - оно само адаптируется к диаметру 9–11 мм
• Собрать ввод: сначала одеть контргайку, затем корпус, после чего вкрутить в отверстие
• Затянуть контргайку до упора - это обеспечит герметичность и фиксацию

Особенность разборной конструкции: кабель можно ввести или вынуть без разрезания, даже если он уже подключен. Это экономит время при обслуживании и ремонте.

Безопасность и стандарты

V-TEC TB25 09-11 соответствует требованиям к защите от пыли и влаги по классу IP67. Отсутствие галогенов в материале снижает риск образования токсичных веществ при возгорании. Ударопрочность поликарбоната делает изделие безопасным в условиях вибрации и случайных механических воздействий. Соответствует международным нормам для промышленного электрооборудования.

Преимущества

• Разборная конструкция - позволяет менять кабели без демонтажа всей системы
• Высокая герметичность IP67 - надежная защита в сложных условиях
• Ударопрочный корпус - выдерживает механические нагрузки на производстве
• Широкий температурный диапазон - работает в холодных цехах и жарких зонах
• Экологически безопасный материал - не содержит галогенов
• Легкий вес и простота сборки - снижают трудозатраты при монтаже

Ограничения применения

• Подходит только для кабелей с наружным диаметром 9–11 мм - не используется для более толстых или тонких проводов
• Не предназначена для постоянного погружения в воду - IP67 допускает лишь временный контакт
• Не рекомендован для использования в агрессивных химических средах (например, кислоты, растворители) - хотя поликарбонат устойчив, длительный контакт может повредить материал
• Не подходит для кабелей с металлической броней - уплотнительное кольцо не рассчитано на жесткие поверхности

Примеры использования

• Обновление старого станка: вместо замены всего кабельного ввода - просто вставьте новый кабель через разборный ввод V-TEC TB25 09-11
• Добавление нового датчика на конвейере: протяните кабель через уже установленный ввод без остановки производства
• Ремонт щита управления: при выходе из строя одного кабеля - замените его, не трогая остальные
• Монтаж в помещениях с частой мойкой (пищевая промышленность): IP67 гарантирует сохранность контактов при мытье шлангом

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - если он меньше 9 мм, используйте дополнительный уплотнитель или термоусадку
• Не перетягивайте контргайку - это может деформировать уплотнительное кольцо и нарушить герметичность
• При использовании в условиях вибрации дополнительно зафиксируйте ввод клеем или хомутом
• При замене кабеля - осмотрите уплотнительное кольцо на предмет трещин; при повреждении замените его
• Артикул V-TEC TB25 09-11 совпадает с номером 2024913 - сверьте оба при заказе
