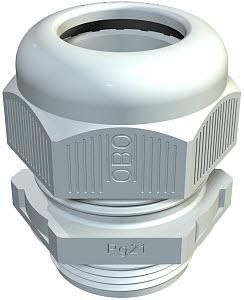

Кабельный ввод PG16 | 2024756 OBO Bettermann V-TEC LGR

Кабельный ввод V-TEC PG16 LGR - это надёжный элемент для герметичного вывода кабелей через стенки корпусов, обеспечивающий механическую разгрузку и защиту от пыли и воды. Подходит для установки в распределительных коробках, щитах и оборудовании, где важны долговечность и соответствие стандартам. Артикул 2024756 соответствует модели V-TEC PG16 LGR от OBO Bettermann.

Назначение и область применения

Кабельный ввод V-TEC PG16 LGR предназначен для безопасного прохода кабелей через отверстия в металлических или пластиковых корпусах - например, в распределительных шкафах, автоматических станках, системах управления или жилых зданиях. Он защищает внутренние компоненты от попадания пыли, влаги и других загрязнений, одновременно предотвращая повреждение кабеля из-за натяжения.

Технические характеристики

• Номинальный размер резьбы: PG16 (соответствует метрической резьбе M20×1,5)
• Диапазон внешних диаметров кабеля: 7–14 мм
• Степень защиты: IP68 - полная герметичность против пыли и длительного погружения в воду
• Материал: полиамид - прочный, химически стойкий, не содержащий галогенов
• Температурный диапазон: от –20 C до +65 C
• Длина резьбы: 10 мм
• Размер шестигранника: 30 мм - для затяжки гаечным ключом
• Тип уплотнения: уплотнительное кольцо с ламельной технологией OBO
• С разгрузкой натяжения: да - кабель фиксируется внутри, не передавая нагрузку на соединения
• Цвет: светло-серый
• Исполнение: прямолинейное
• Поверхность: необработанная - без антикоррозийного покрытия

Совместимость и монтаж

V-TEC PG16 LGR совместим с любыми устройствами, имеющими отверстие под резьбу PG16 или M20×1,5. Для монтажа:

• Сверлится отверстие диаметром 19–20 мм в стенке корпуса
• Ввод вставляется снаружи, закручивается гаечным ключом на 30 мм до плотного прилегания
• Кабель вводится внутрь, уплотнительное кольцо сжимается вокруг него - образуется герметичный контакт
• Затяжка должна быть достаточной для герметизации, но не чрезмерной - чтобы не деформировать кабель

Подходит для монтажа в тонкостенных и массивных корпусах. Учитывайте, что толщина материала корпуса не должна превышать 10 мм - длину резьбы.

Безопасность и стандарты

Кабельный ввод V-TEC PG16 LGR соответствует стандарту DIN EN 50262, который подтверждает испытанную способность обеспечивать герметичность и разгрузку кабеля от натяжения. Материал не содержит галогенов - снижает выделение токсичных веществ при нагреве или возгорании, что важно для помещений с высокими требованиями к экологической безопасности.

Преимущества

• Высокая степень защиты IP68 - подходит для влажных, пыльных и агрессивных сред
• Ламельная уплотнительная кромка OBO - гарантирует равномерное прижатие к кабелю любого диаметра в заданном диапазоне
• Разгрузка натяжения - продлевает срок службы кабеля и контактов внутри оборудования
• Полиамид - устойчив к перепадам температур, химическим воздействиям и старению
• Универсальная резьба PG/M20 - совместим с большинством европейских и международных решений

Ограничения применения

• Не подходит для кабелей с внешним диаметром менее 7 мм или более 14 мм - возможна утечка или недостаточная фиксация
• Не имеет защитного покрытия - не рекомендован для постоянного контакта с агрессивными химикатами или морской средой
• Температурный предел +65 C - нельзя использовать рядом с источниками с сильным тепловым излучением (например, печи, трансформаторы без охлаждения)
• Не предназначена для многократного демонтажа - после нескольких сборок уплотнитель теряет эластичность

Примеры использования

• Электрощиты в квартирах, офисах, торговых центрах
• Промышленные контроллеры, панели управления на заводах
• Аварийные осветительные системы, насосные станции
• Оборудование для пищевой и фармацевтической промышленности - благодаря отсутствию галогенов
• Наружные устройства с повышенной влажностью - бассейны, парники, холодильные камеры

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 7–14 мм
• При использовании кабелей с жёсткой оболочкой (например, бронированных) слегка сожмите её руками перед введением - так уплотнитель лучше сядет
• Не используйте смазки или масла - они разрушают полиамид и нарушают герметизацию
• При замене старого ввода - всегда проверяйте состояние уплотнительного кольца; при трещинах или сплющенности замените весь ввод
• Для монтажа в тонком металле (менее 2 мм) используйте шайбу или переходник - иначе резьба может не зацепиться
