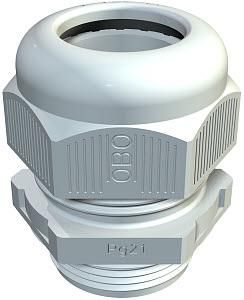

Кабельный ввод PG29 | 2024772 OBO Bettermann V-TEC LGR

Кабельный ввод V-TEC PG29 LGR (артикул 2024772) предназначен для надежного и герметичного вывода кабелей через стенки корпусов, распределительных коробок и шкафов. Благодаря уплотнению по технологии OBO и возможности разгрузки кабеля от натяжения, он обеспечивает долговечную защиту даже в условиях повышенной влажности и вибраций.

Назначение и область применения

Кабельный ввод V-TEC PG29 LGR используется для прохода силовых и сигнальных кабелей через металлические или пластиковые стенки оборудования. Подходит для установки в распределительных коробках, щитах управления, промышленных станциях, наружных устройствах и других местах, где требуется высокая степень герметизации.

Области применения: промышленные автоматизированные системы, транспортные объекты, энергетика, жилищное хозяйство, оборудование, работающее во влажной среде.

Технические характеристики

• Номинальный размер резьбы: PG29 (метрический эквивалент - M36x1.5)
• Диапазон внешних диаметров кабеля: 14–25 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид - прочный, химически стойкий, устойчив к УФ-излучению
• Тип уплотнения: эластичное уплотнительное кольцо с ламельной технологией OBO
• Разгрузка натяжения: да - предотвращает перегрузку кабеля внутри корпуса
• Температурный диапазон: от –20 C до +65 C
• Длина резьбы: 11 мм
• Размер шестигранника: 47,5 мм - для монтажа гаечными ключами
• Цвет: светло-серый
• Исполнение: прямолинейное
• Состав: безгалогенный материал - безопасен при возгорании
• Поверхность: необработанная - без антикоррозийного покрытия

Совместимость и монтаж

Кабельный ввод V-TEC PG29 LGR совместим со всеми типами кабелей с наружным диаметром 14–25 мм, включая силовые, контрольные и многожильные провода. Для монтажа необходимо просверлить отверстие в стенке корпуса соответствующего диаметра - рекомендуемый диаметр отверстия: 36 мм.

Установка выполняется следующим образом:

1. Заготовьте отверстие в корпусе (диаметр 36 мм).
2. Вставьте ввод в отверстие до упора.
3. Закрутите гайку шестигранником 47,5 мм до плотного прилегания.
4. Протяните кабель через центральное отверстие уплотнителя - уплотнитель самоприспосабливается к диаметру кабеля.
5. Затяните зажимную гайку - она передает усилие на уплотнитель, обеспечивая разгрузку натяжения.

Резьба PG29 стандартизирована и совместима с большинством европейских и международных систем. Метрическая резьба позволяет использовать ввод в конструкциях с любым типом крепления.

Безопасность и стандарты

Кабельный ввод V-TEC PG29 LGR соответствует требованиям DIN EN 50262 - стандарту на кабельные вводы для электрооборудования. Герметичность и механическая прочность подтверждены испытаниями на давление воды, вибрацию и вытягивание кабеля.

Материал не содержит галогенов - при нагреве или горении не выделяет токсичных паров, что важно для закрытых помещений и систем с требованием пожарной безопасности.

Преимущества

• Высокая герметичность IP68 - подходит для влажных, пыльных и подземных условий
• Ламельная технология уплотнения OBO - обеспечивает равномерное прижатие к кабелю любого диаметра в заданном диапазоне
• Разгрузка натяжения - снижает риск повреждения жил и контактов внутри оборудования
• Полиамидный корпус - устойчив к химическим веществам, маслам, бензину и температурным колебаниям
• Широкий температурный диапазон - работает в холодных и теплых климатических зонах
• Гаечный ключ 47,5 мм - удобен для монтажа в труднодоступных местах

Ограничения применения

• Не предназначена для кабелей с диаметром менее 14 мм или более 25 мм - возможна потеря герметичности
• Не имеет антикоррозийного покрытия - не рекомендуется для постоянного контакта с морской водой или агрессивными химикатами
• Не подходит для кабелей с жесткой броней или металлической оболочкой - уплотнитель рассчитан на мягкие изоляционные оболочки
• При температурах ниже –20 C материал становится менее эластичным - осторожно затягивать гайку

Примеры использования

• Подключение кабелей к промышленному контроллеру в цеху с мойкой оборудования
• Вывод питания для камеры видеонаблюдения на улице
• Проход кабеля в распределительном щите на даче с высокой влажностью
• Крепление кабелей к насосной станции в канализационном колодце
• Соединение кабелей в шкафу управления лифтом

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - используйте штангенциркуль, особенно если кабель имеет мягкую оболочку
• Не перетягивайте гайку - избыточное усилие деформирует уплотнитель и снижает срок службы
• Если кабель слишком тонкий (ближе к 14 мм), можно использовать дополнительный кабельный стягивающий элемент для лучшего прижатия
• Для многожильных кабелей с большим числом проводов - выбирайте кабели с плотной компактной конструкцией, чтобы избежать зазоров в уплотнителе
• При замене старого ввода - сохраняйте оригинальный размер резьбы и глубину посадки (11 мм), чтобы не нарушить герметичность корпуса
