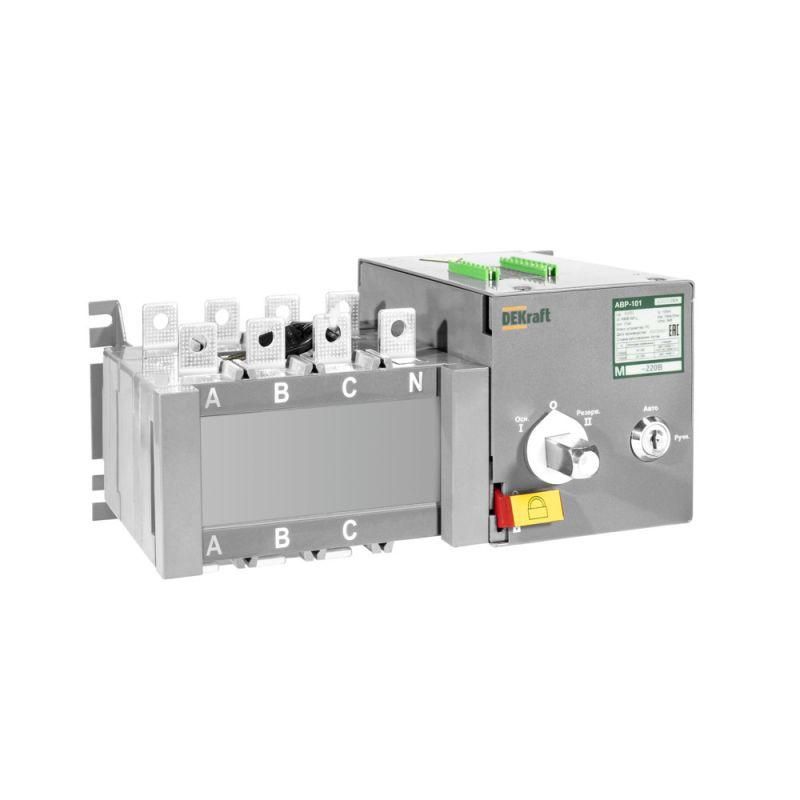

Ввод резерва автоматический АВР АВР-102 4п 100А 10кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42036DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 100A, 4 полюса, 10кА, серия АВР-102 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основной и резервной линией. Устройство предназначено для надежного управления электроснабжением в критически важных системах.

Назначение и область применения

АВР-102 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при отказе одного из них. Обеспечивает непрерывную работу оборудования без ручного вмешательства. Применяется в распределительных устройствах ГРЩ и ВРУ на объектах с высокими требованиями к надежности: промышленных предприятиях, ЖКХ, больницах, транспортных узлах, серверных и коммунальных объектах.

Технические характеристики

• Количество полюсов: 4 - позволяет контролировать все фазы и ноль одновременно;
• Номинальный ток: 100 А - рассчитан на нагрузки до 100 ампер в каждой фазе;
• Короткозамыкательная способность: 10 кА - выдерживает аварийные токи короткого замыкания без повреждений;
• Тип переключения: реверсивный - механизм перемещает контакты между двумя положениями без промежуточного состояния “выкл”;
• Моторный привод - обеспечивает автоматическое переключение без ручного воздействия;
• Вспомогательные клеммы и сухой контакт - позволяют передавать сигналы о состоянии переключения в системы контроля и АСУ ТП;
• Modbus RTU - интерфейс для удаленного мониторинга и управления через шину связи;
• Гарантийный срок: 36 месяцев - подтверждает долговечность компонентов и сборки.

Совместимость и монтаж

АВР-102 совместим с большинством стандартных выключателями и переключателями напряжения, что упрощает интеграцию в существующие распределительные щиты. Блочная конструкция позволяет легко монтировать устройство в ячейки ВРУ и ГРЩ без доработки корпуса. Посадочные размеры соответствуют типовым решениям. Для подключения используйте встроенные клеммы - они обеспечивают надежный контакт даже при многократных циклах переключения. Монтаж выполняется на DIN-рейке или с помощью крепления к стенке щита.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Конструкция исключает возможность одновременного замыкания обоих источников питания благодаря механической блокировке реверсивного механизма. Наличие сухого контакта и сигнализации позволяет оперативно реагировать на аварии и отклонения режимов работы.

Преимущества

• Блочная конструкция - упрощает замену и обслуживание без демонтажа всего щита;
• Удобство настройки - параметры чувствительности и задержек можно адаптировать под конкретную сеть;
• Modbus RTU - интеграция в современные системы управления без дополнительных преобразователей;
• Сигнализация и управление - доступ к статусу переключения и внешним командам через клеммы;
• Компактный разъединитель - экономит место в щите при сохранении высокой мощности;
• Поддержка внешних устройств - совместимость с другими переключателями и выключателями снижает необходимость замены всей цепи.

Ограничения применения

• Не предназначен для постоянного переключения более 5–8 раз в час - частые циклы сокращают срок службы привода;
• Требует стабильного напряжения на входах - скачки выше допустимого могут вызвать ложные срабатывания;
• Не работает без внешнего управления при отсутствии сигнала от системы контроля - требует подключения к контроллеру или реле защиты;
• Не имеет встроенного ИБП - не обеспечивает временное питание при переходе, только переключение между источниками.

Примеры использования

• Электроснабжение больницы: переключение с городской сети на дизель-генератор при отключении света;
• Производственный участок: обеспечение работы конвейера при сбое в одной из двух вводных линий;
• Жилой комплекс: поддержание лифтов и систем пожарной сигнализации при аварии на основном вводе;
• Транспортный хаб: работа освещения и систем видеонаблюдения при перебоях в электроснабжении.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 100 А на фазу;
• Используйте вспомогательные клеммы для подключения к SCADA-системе - это позволит получать оповещения о переключениях в реальном времени;
• Настройте время задержки переключения - рекомендуется 1–3 секунды, чтобы избежать ложных срабатываний при кратковременных просадках;
• Обязательно заземлите корпус и подключите сухой контакт к системе диагностики - это повысит безопасность и диагностическую ценность;
• Проверяйте состояние контактов и смазку привода каждые 6–12 месяцев - особенно при частых переключениях.
