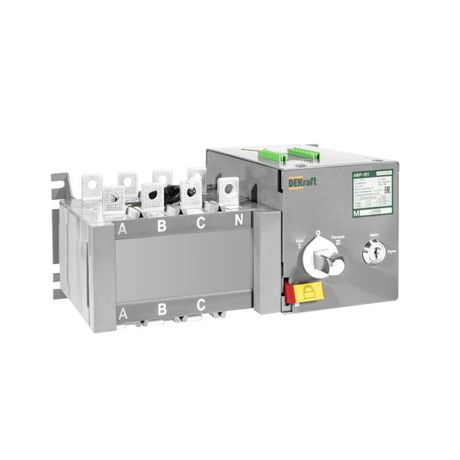

Ввод резерва автоматический АВР АВР-102 4п 160А 10кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42039DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 160A, 4 полюса, 10кА АВР-102 от DEKraft - это компактное блочное решение для бесперебойного питания важных нагрузок за счет автоматического переключения между основной и резервной сетью. Устройство предназначено для установки в ГРЩ и ВРУ на промышленных, коммерческих и инфраструктурных объектах.

Назначение и область применения

АВР-102 обеспечивает автоматическое переключение между двумя источниками электроэнергии - основным и резервным - при аварийном отключении одного из них. Это необходимо там, где перебои в питании недопустимы: насосные станции, системы вентиляции, лифты, серверные, медицинские учреждения, участки производства с высокими требованиями к надежности.

Изделие устанавливается в шкафы ГРЩ, ВРУ, распределительные пункты. Подходит как для новых проектов, так и для модернизации существующих систем питания.

Технические характеристики

• Количество полюсов: 4 - позволяет контролировать все фазы и ноль одновременно;
• Номинальный ток: 160 А - рассчитан на работу с мощными нагрузками до 100–110 кВт в трёхфазной сети 380 В;
• Короткозамыкательная способность: 10 кА - выдерживает максимальные токи КЗ без повреждений;
• Тип переключения: реверсивный - механизм перемещает контакторы между двумя положениями ("Основной" / "Резерв") без промежуточного состояния;
• Мotorized привод - автоматически выполняет переключение без ручного вмешательства;
• Подключение через дополнительную клемму и вспомогательные клеммы - позволяют подключить внешние устройства управления и сигнализации;
• Сухой контакт - выход для передачи сигналов о состоянии АВР (например, “Переключение выполнено”, “Неисправность”) в систему SCADA или PLC;
• Modbus RTU - интерфейс для удалённого контроля и диагностики через RS-485;
• Гарантия: 36 месяцев - подтверждает долговечность сборки и качества компонентов.

Совместимость и монтаж

АВР-102 совместим со стандартными выключателями, переключателями напряжения и другими аппаратами защиты, что упрощает интеграцию в уже существующую схему. Благодаря компактному разъединителю занимает мало места в шкафу. Монтаж осуществляется на DIN-рейку или с помощью крепления к стенке шкафа. Для подключения используются верхние/нижние зажимы, доступные с двух сторон. Присутствие вспомогательных клемм и сухого контакта требует прокладки дополнительных проводов управления - рекомендуется использовать экранированные кабели для сигнальных цепей.

Безопасность и стандарты

АВР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция исключает возможность одновременного замыкания обоих источников благодаря механической блокировке реверсивного механизма. Наличие сигнализации и Modbus RTU позволяет оперативно реагировать на отказы, снижая риск длительных простоев.

Преимущества

• Блочная конструкция - всё оборудование собрано в одном корпусе, минимизируются точки соединения и потери;
• Удобство настройки - параметры чувствительности и задержек можно изменить через кнопки или программно через Modbus;
• Цифровая связь - Modbus RTU позволяет интегрировать АВР-102 в современные системы управления без лишних реле и проводов;
• Сигнализация - оповещение о всех событиях (переключение, отказ, перегрузка) выводится на световые индикаторы и в систему мониторинга;
• Высокая степень защиты - IP-класс не указан, однако корпус выполнен из прочного пластика с герметичными клеммниками, подходящими для помещений с повышенной запылённостью.

Ограничения применения

• Не предназначен для работы вне помещения - отсутствует указание класса защиты IP, поэтому применение возможно только в закрытых щитовых;
• Не имеет функции параллельного включения - нельзя одновременно подключать два источника, даже временно;
• Требуется стабильное напряжение на входе - скачки выше +-15% могут вызвать ложные срабатывания;
• Не работает без второго источника - обязательна наличие резервной линии с аналогичным напряжением и частотой;
• Максимальный ток 160 A - не подходит для систем свыше 100 кВт без согласования с другим оборудованием.

Примеры использования

• Жилой дом с генератором - при отключении городской сети АВР-102 включает дизель-генератор через 3–5 секунд;
• Производственный конвейер - сохраняет работоспособность при переходе на UPS или второй ввод;
• Лифтовой холл - обеспечивает освещение и работу лифта при сбоях в основном питании;
• Телефонная станция - гарантирует постоянное питание серверов и коммутационного оборудования.

Практические советы

• Проверьте соответствие номинального тока вашего резервного источника (генератора, другой ЛЭП) значению 160 А - иначе возможны срабатывания защиты;
• При использовании Modbus RTU используйте терминаторы на конце линии и соблюдайте полярность A/B - это предотвращает помехи;
• Обязательно протестируйте переключение после монтажа - проверьте реакцию на имитацию отключения основного ввода;
• Не забудьте подключить сухой контакт к системе мониторинга - он даёт информацию о текущем режиме без необходимости открывать шкаф;
• Убедитесь, что посадочные размеры шкафа позволяют установить АВР-102 - устройство компактное, но требует свободного пространства вокруг для теплоотдачи.
