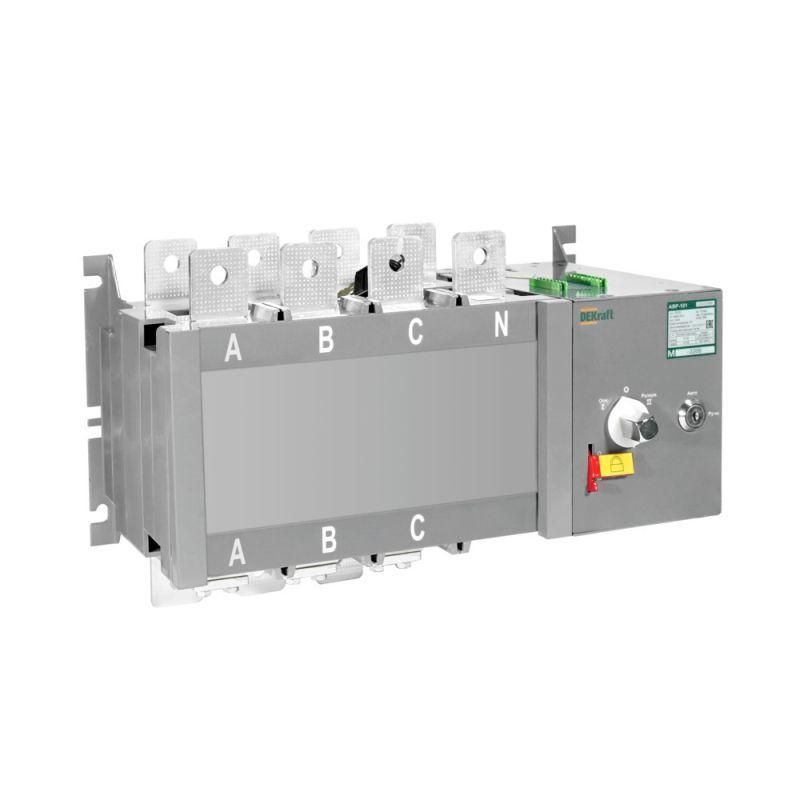

Ввод резерва автоматический АВР АВР-108 4п 800А 32кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42071DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 800A, 4 полюса, 32кА АВР-108 от DEKraft - это надёжное решение для бесперебойного питания критически важных нагрузок. Устройство обеспечивает автоматическое переключение между основным и резервным источниками, сохраняя работоспособность систем даже при аварийных отключениях.

Назначение и область применения

АВР-108 применяется там, где недопустимы перебои в питании: в генерирующих и распределительных щитах (ГРЩ), ячейках ВРУ, на промышленных предприятиях, в ЖКХ, транспортной инфраструктуре, больницах и объектах связи. Он заменяет ручное переключение на автоматическое, исключая человеческий фактор и снижая время восстановления питания до нескольких секунд.

Технические характеристики

• Номинальный ток: 800 А - способен коммутировать мощные нагрузки, подходящие для крупных потребителей
• Количество полюсов: 4 - позволяет контролировать все фазы и ноль одновременно
• Короткозамыкательная способность: 32 кА - устойчив к высоким токам КЗ, защищает сеть от повреждений
• Тип переключения: реверсивный - обеспечивает двунаправленную работу между двумя источниками
• Моторный привод - автоматизирует процесс переключения без участия оператора
• Сухой контакт и вспомогательные клеммы - позволяют интегрировать сигналы в системы управления и сигнализации
• Поддержка Modbus RTU - даёт возможность удалённого контроля и диагностики через SCADA-системы
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции

Совместимость и монтаж

АВР-108 совместим с большинством стандартных выключателями и переключателями напряжения, что упрощает интеграцию в существующие распределительные системы. Блочная конструкция позволяет легко устанавливать устройство в шкафы ГРЩ и ВРУ без доработки корпуса. Посадочные размеры соответствуют типовым решениям, а наличие дополнительной клеммы и компактного разъединителя минимизируют требования к свободному месту внутри шкафа. Монтаж выполняется согласно нормам ПУЭ, с учётом доступа для обслуживания и вентиляции.

Безопасность и стандарты

АВР-108 проектировался с учётом требований к безопасности электроустановок. Компоненты имеют сертификаты соответствия ГОСТ Р и ЕН, обеспечивающие безопасную работу в условиях повышенной влажности, запылённости и температурных колебаний. Наличие механической блокировки предотвращает одновременное замыкание обоих источников питания, исключая риск параллельного включения.

Преимущества

• Блочная сборка - ускоряет монтаж и сервисное обслуживание
• Modbus RTU - позволяет подключить устройство к центральной системе управления без дополнительных интерфейсов
• Сигнализация состояния - оповещает о сбоях, переключении и отказах через сухие контакты и вспомогательные клеммы
• Удобство настройки - регулируемые временные задержки и пороги напряжения можно изменить без демонтажа
• Компактный разъединитель - экономит место в шкафу, особенно важно при ограниченных габаритах

Ограничения применения

• Не предназначена для работы в средах со взрывоопасными газами или пылью - требуется дополнительная защита IP54+ и взрывозащита
• Не рекомендуется использовать в сетях постоянного тока - работает только с переменным током 50/60 Гц
• Требует стабильного напряжения на входе для корректной работы модулей управления - скачки выше +-15% могут вызывать ложные срабатывания
• Не имеет встроенного ИБП - не обеспечивает бесперебойное питание во время переключения, лишь сокращает время простоев

Примеры использования

• Источник питания для серверной комнаты в офисном здании - переключается с городской сети на дизель-генератор при отключении света
• Лифтовые системы в многоквартирных домах - обеспечивает продолжение работы при выходе из строя одного ввода
• Производственные линии на заводе - предотвращает остановку оборудования при сбое в основном питании
• Стационарные медицинские аппараты - гарантирует непрерывную работу жизнеобеспечивающей техники

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашего шкафа - АВР-108 требует места для открывания реверсивного механизма
• Настройте временные задержки переключения так, чтобы они были больше времени самовосстановления основного источника - это избежит частых переключений
• Обязательно подключите сухие контакты к системе мониторинга - это позволит получать уведомления о состоянии АВР-108 в реальном времени
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - даже при минимальной нагрузке возможна окисление
• При использовании в холодных регионах убедитесь, что температура окружающей среды не ниже указанной в документации - моторный привод теряет эффективность при низких температурах
