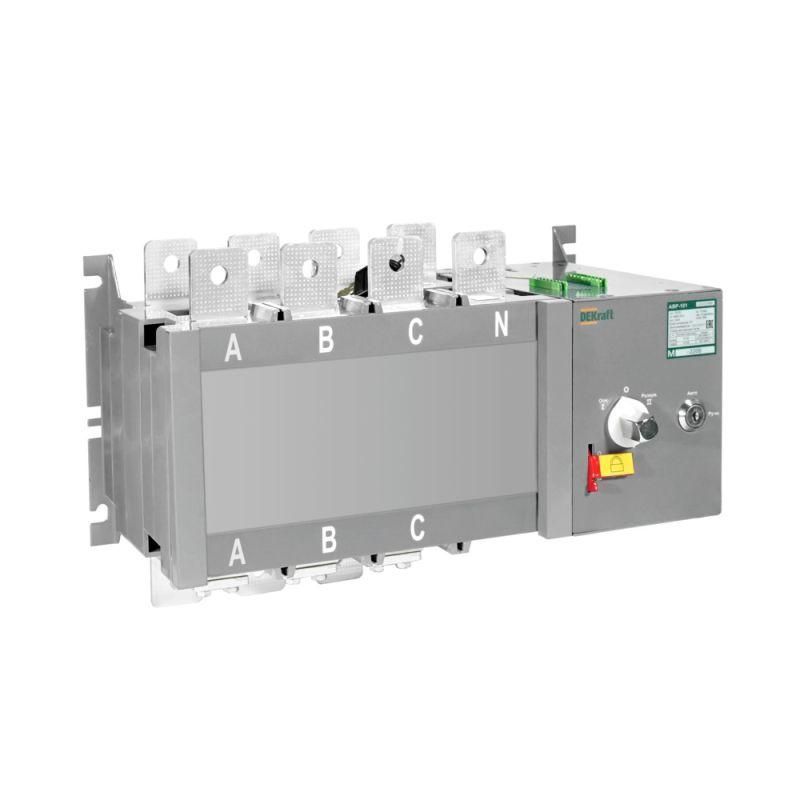

Ввод резерва автоматический АВР АВР-108 3п 630А 32кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42063DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 630A, 3P, 32кА АВР-108 от DEKraft - это надёжное решение для бесперебойного питания критически важных нагрузок. Устройство обеспечивает автоматическое переключение между основным и резервным источниками, сохраняя работоспособность систем даже при аварийных отключениях.

Назначение и область применения

АВР-108 используется для автоматического переключения между двумя источниками электроэнергии: основным и резервным. Это необходимо там, где перебои в питании недопустимы - например, в больницах, серверных, насосных станциях, промышленных линиях, ЖКХ и транспортной инфраструктуре. Устройство устанавливается в главные распределительные щиты (ГРЩ) и ячейки вводно-распределительных устройств (ВРУ).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Кратковременная прочность на короткое замыкание: 32 кА
• Тип переключения: реверсивный с моторным приводом
• Наличие сухих контактов: да - для передачи сигналов в системы управления
• Наличие вспомогательных клемм: да - для подключения внешних устройств контроля
• Поддержка протокола: Modbus RTU - для интеграции в SCADA и АСУ ТП
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

АВР-108 совместим с большинством стандартных выключателями, переключателями напряжения и другими коммутационными аппаратами. Благодаря модульной конструкции, устройство легко интегрируется в существующие шкафы. Монтаж выполняется в вертикальном положении, с доступом к тыльной стороне для подключения кабелей. Посадочные габариты соответствуют типовым рамкам для ГРЩ. Для подключения требуется минимум три фазы и два независимых источника питания.

Безопасность и стандарты

АВР-108 проектировался с учётом требований к безопасности в распределительных сетях до 1000 В. Конструкция исключает случайное одновременное замыкание обоих источников благодаря механической блокировке реверсивного переключателя. Наличие сухих контактов позволяет реализовать интерлоки и предупредительную сигнализацию. Устройство не имеет открытых токоведущих частей при закрытой крышке.

Преимущества

• Блочная конструкция - упрощает замену и обслуживание без демонтажа всего шкафа
• Моторный привод - обеспечивает быстрое и точное переключение без ручного вмешательства
• Modbus RTU - позволяет удалённо контролировать состояние АВР и получать диагностику через систему управления
• Сигнализация состояния - оповещает о сбоях, перегрузках и положении переключателя
• Удобство настройки - параметры чувствительности и задержек можно изменить без сложных инструментов

Ограничения применения

• Не предназначено для работы в условиях постоянной вибрации выше нормированной (например, на движущихся платформах)
• Требует стабильного напряжения на входах - скачки свыше +-15% могут вызывать ложные срабатывания
• Не подходит для однофазных систем - только трёхфазные сети 380/400 В
• Не защищает от перенапряжений; рекомендуется использовать вместе с УЗИП
• Не рассчитан на работу при температуре ниже -25C без дополнительного обогрева

Примеры использования

• Электроснабжение больницы: переключение с городской сети на дизель-генератор при отключении света
• Производственный участок: обеспечение работы конвейера при выходе из строя одного трансформатора
• Жилой комплекс: поддержание лифтов и систем пожарной сигнализации при сбое в ЛЭП
• Транспортный хаб: работа освещения и систем видеонаблюдения на железнодорожной станции

Практические советы

• Перед монтажом проверьте соответствие номинала АВР-108 (630 А) расчетному току нагрузки - не допускайте длительной работы ближе к пределу
• Обязательно используйте сухие контакты для связи с системой мониторинга - это позволит получить уведомления о переходе на резерв
• При использовании Modbus RTU убедитесь, что адрес устройства уникален в сети и правильно настроен терминатор
• Проверяйте заземление корпуса - отсутствие соединения с контуром заземления снижает безопасность
• Рекомендуется проводить тестовое переключение один раз в месяц - это продлевает срок службы моторного привода
• При замене старого АВР учитывайте посадочные размеры - АВР-108 совместим с большинством аналогичных решений DEKraft и SE (Dekraft)
