Автоматический ввод резерва на 2 ввода без секционирования АВР-701 | 27312DEK DEKraft APC

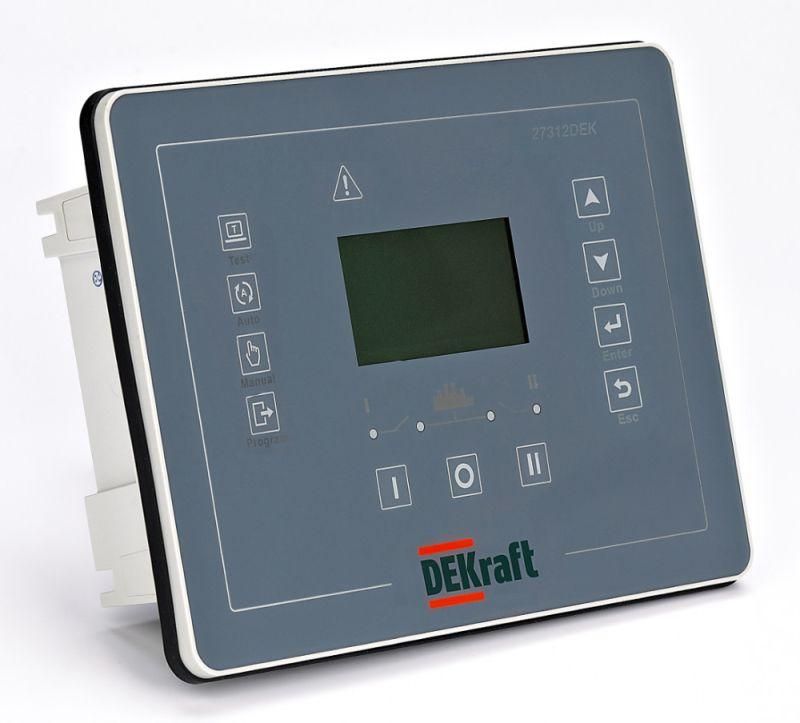

Ввод резерва автоматический АВР-701 на 2 ввода без секционирования от DEKraft (арт. 27312dek) - это компактный контроллер для бесперебойного переключения между двумя источниками питания без использования секционного выключателя. Устройство предназначено для установки на монтажную плату и обеспечивает автоматическое управление питанием в системах, где важна надежность и минимизация человеческого фактора.

Назначение и область применения

АВР-701 на 2 ввода без секционирования используется там, где требуется автоматическое переключение нагрузки с основного источника питания на резервный при отказе или отклонении параметров сети. Подходит для объектов с ограниченным пространством: распределительные щиты, системы автономного энергообеспечения, насосные станции, малые производственные линии, системы освещения и сигнализации. Не предназначен для крупных распределительных устройств с несколькими секциями.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка на каждый полюс, не выше этого значения;
• Номинальное напряжение: 415 В - работает в трёхфазных сетях до 415 В переменного тока;
• Количество силовых полюсов: 3+N - управляет тремя фазами и нулевым проводником одновременно;
• Степень защиты: IP65 - защищён от пыли и струй воды, подходит для установки внутри щитов с повышенной влажностью или запылённостью;
• Количество нормально открытых (НО) контактов: 6 - используются для сигналов состояния, управления внешними устройствами или передачи информации в систему сбора данных;
• Количество нормально закрытых (НЗ) контактов: 0 - нет контактных выходов для замыкания цепей в аварийном состоянии;
• Способ монтажа: монтажная плата - устройство крепится прямо на печатную плату, требует встраивания в собственный корпус или шкаф;
• Управление: интерфейс с ЖК-дисплеем, программирование стратегий переключения, измерение напряжения, частоты и фазового порядка;
• Цифровая связь: возможность интеграции в системы SCADA или удалённого контроля (тип протокола не указан).

Совместимость и монтаж

АВР-701 рассчитан на установку на монтажную плату, поэтому не имеет стандартных DIN-рейки или клеммных зажимов для быстрого подключения. Для работы необходимо спроектировать печатную плату или использовать переходной модуль. Кабели подключаются к клеммам устройства, расположенным на плате - важно соблюдать полярность и сечение провода, соответствующее номинальному току 10 А. Максимальное сечение жил - не более 2,5 мм2 (по типовым требованиям для 10 А). Перед первым запуском требуется настроить алгоритмы переключения через меню ЖК-дисплея: пороговые значения напряжения, время задержки, режимы приоритета вводов.

Безопасность и стандарты

Изделие соответствует общим требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP65 позволяет применять его в условиях, где есть риск попадания пыли или брызг воды. Однако устройство не сертифицировано по ГОСТ Р 50030.2 или IEC 60947-6-1 как полноценный коммутирующий аппарат - оно является контроллером, а не автоматическим выключателем. Поэтому обязательна установка внешних рубильников или автоматов на входах, соответствующих току 10 А и классу B/C.

Преимущества

• Автоматическое измерение параметров сети - снижает необходимость ручного мониторинга;
• Гибкая настройка стратегии переключения - можно задать приоритет первого/второго ввода, временные задержки, условия восстановления;
• ЖК-дисплей - наглядное отображение текущего состояния, ошибок и параметров сети;
• Цифровая связь - потенциально совместим с системами автоматизации;
• Компактный форм-фактор - экономия места в щите благодаря отсутствию механических переключателей;
• Отсутствие НЗ контактов - снижает вероятность случайного замыкания при отказе.

Ограничения применения

• Не подходит для систем с секционированием - нельзя использовать в щитах с трёхвводными или многосекционными схемами;
• Требуется внешняя защита - сам по себе не отключает ток перегрузки или КЗ; нужен предохранитель или автомат на каждом вводе;
• Монтаж на плату - невозможно установить на DIN-рейку без адаптера или специального корпуса;
• Нет НЗ контактов - нельзя использовать для сигнализации “отказ питания” путём замыкания цепи;
• Не рекомендован для высокочастотных переключений - длительная работа в режиме постоянных скачков напряжения может снизить срок службы электроники.

Примеры использования

• Автономная система освещения в офисе: основной ввод - городская сеть, резервный - генератор. При отключении света АВР-701 запускает генератор и переводит нагрузку на него;
• Насосная станция водоснабжения: два источника питания от разных трансформаторов. При срабатывании защиты одного ввода - автоматически переходит на второй;
• Система видеонаблюдения в помещении с нестабильным питанием - обеспечивает работу камер без перебоев;
• Малый производственный участок с одним критичным оборудованием - сохраняет работоспособность при краткосрочных отключениях.

Практические советы

• Перед установкой проверьте соответствие напряжения и тока ваших вводов параметрам АВР-701 (до 415 В, 10 А);
• Обязательно используйте внешние автоматы на 10 А на обоих вводах - они обеспечивают защиту от КЗ и перегрузки;
• При монтаже на плату следите за качеством пайки и изоляцией - высокая плотность компонентов увеличивает риск короткого замыкания;
• Настройте пороги напряжения с запасом +-10–15% от номинала, чтобы избежать ложных срабатываний при кратковременных просадках;
• Если планируете интеграцию в систему автоматизации - уточните у производителя доступные протоколы связи (Modbus, RS485 и т.п.), так как в документации они не указаны;
• Не применяйте устройство в помещениях с температурой ниже −10 C или выше +50 C - рабочий диапазон не указан, но электроника чувствительна к экстремальным условиям.
