Автоматический ввод резерва на 2 ввода с секционированием АВР-701 | 27314DEK DEKraft APC

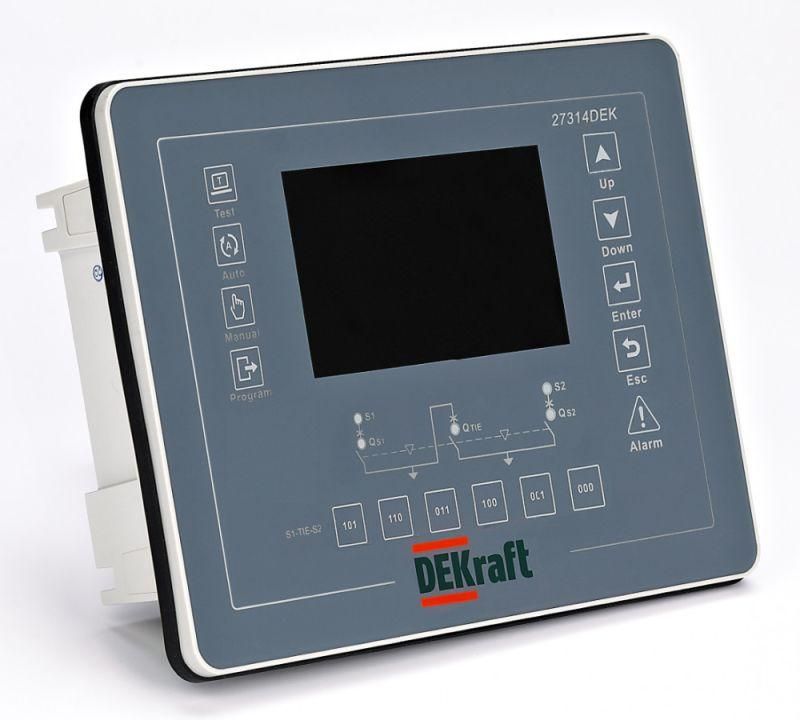

Автоматический ввод резерва АВР-701 от DEKraft - это компактный программируемый контроллер для бесперебойного переключения между двумя источниками питания с секционированием цепей. Устройство предназначено для обеспечения надёжного энергоснабжения в объектах, где недопустимы простои, и работает в составе распределительных щитов с монтажной платой.

Назначение и область применения

АВР-701 предназначен для автоматического переключения нагрузки между основным и резервным питанием при отказе одного из вводов. Система секционирования позволяет изолировать повреждённую часть сети, предотвращая распространение аварии. Подходит для установки в промышленных щитах, на объектах ЖКХ, медицинских учреждениях, логистических терминалах и других местах, где требуется высокая надёжность электроснабжения.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка на каждый полюс без перегрева и срабатывания защиты
• Номинальное напряжение: 415 В - рассчитан на трёхфазную сеть с нулём (380–415 В переменного тока)
• Количество силовых полюсов: 3+N - управление всеми фазами и нулевым проводником одновременно
• Степень защиты: IP65 - герметичный корпус защищает от пыли и струй воды, подходит для помещений с повышенной влажностью или запылённостью
• Способ монтажа: монтажная плата - устройство крепится на DIN-рейку или специальную плату внутри шкафа, не имеет собственного корпуса
• Количество нормально открытых контактов: 6 - используются для сигнализации состояния, управления внешним оборудованием или передачи сигналов в систему сбора данных

Совместимость и монтаж

АВР-701 требует установки на монтажную плату внутри распределительного щита. Для работы необходимо подключение трёх фаз, нуля и контрольных цепей управления. Контакты 3+N совместимы с типовыми автоматическими выключателями до 10 А. Для подключения цифровой связи и ЖК-дисплея предусмотрены внутренние интерфейсы - они должны быть подключены к внешней системе управления (например, SCADA или PLC) при необходимости удалённого мониторинга. Монтаж выполняют после полного отключения питания; рекомендуется использовать клеммы с зажимами класса II для надёжного контакта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP65 обеспечивает безопасную работу в условиях пыли и брызг воды. Программная логика исключает параллельное замыкание двух вводов - что снижает риск короткого замыкания при переключении. Все функции реализованы в соответствии с принципами отказоустойчивости, предусмотренными в ГОСТ Р 50030.2 и IEC 60947-6-1.

Преимущества

• Интегрированный ЖК-дисплей позволяет видеть текущие значения напряжения, частоты и фазового сдвига без дополнительных приборов
• Программируемые алгоритмы переключения позволяют адаптировать поведение устройства под конкретные условия сети (например, задержка переключения, пороговые уровни напряжения)
• Цифровые выходы (6 НО контактов) обеспечивают гибкую интеграцию с системами автоматизации и сигнализации
• Отсутствие механических перемещающихся деталей в управляющей части увеличивает срок службы и снижает потребность в обслуживании

Ограничения применения

• Не предназначен для работы вне температурного диапазона, указанного производителем - требуется проверка условий эксплуатации
• Не содержит встроенного теплового или электромагнитного автомата - должен использоваться в сочетании с внешними коммутационными аппаратами
• Не поддерживает питание от постоянного тока - работает только с сетью переменного тока 415 В
• Монтаж на плату требует наличия свободного места в щите и подготовленной схемы подключения - не является готовым решением “вставь и забудь”

Примеры использования

• Энергообеспечение серверной комнаты: основной ввод - от городской сети, резервный - от дизель-генератора
• Производственный участок с конвейером: переключение на резервный ввод при просадке напряжения без остановки линии
• Клиника с жизнеобеспечивающим оборудованием: гарантированное питание реанимационных отделов при отключении света
• Логистический комплекс: работа системы освещения и видеонаблюдения при сбоях в основном питании

Практические советы

• Перед установкой проверьте соответствие номинального тока 10 А нагрузкам на каждом вводе - превышение вызовет срабатывание внешних автоматов
• Обязательно используйте отдельные кабели для управления и силовой части - смешивание может вызвать помехи в работе ЖК-дисплея
• Настройку параметров (пороги напряжения, время задержки) выполняйте только при отключенном питании и с доступом к программному меню через кнопки на лицевой панели
• Для долгосрочного использования рекомендуется периодически проверять состояние контактов и чистоту радиаторов (если есть) - даже при IP65 возможно накопление пыли внутри щита
• АВР-701 от DEKraft не требует регулярного техобслуживания, но при появлении ошибок на экране следует сверить параметры с документацией производителя
