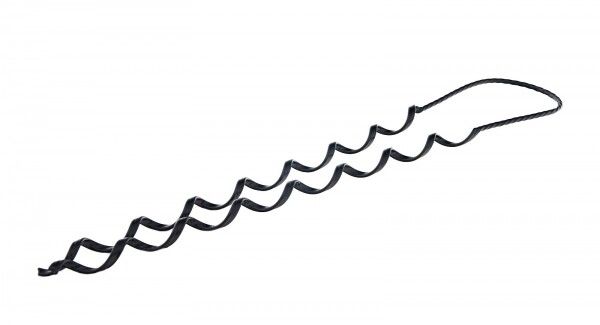

Вязка спиральная SO115.95 (70-95 мм) EKF PROxima | so-115.95

Вязка спиральная EKF SO-115.95 - надёжное решение для крепления кабелей на воздушных линиях 6–35 кВ. Прочная конструкция из стали с полимерным покрытием обеспечивает долгую службу даже в экстремальных условиях. Артикул SO-115.95 соответствует требованиям к двойному поддерживающему креплению на изоляторах.

Назначение и область применения

Вязка спиральная EKF SO-115.95 используется исключительно для крепления проводов к штыревым изоляторам - как фарфоровым, так и полимерным - на воздушных линиях напряжением 6–35 кВ. Она применяется в сетях распределения электроэнергии, особенно там, где требуется прочное и долговечное крепление без механического крепёжа. Подходит для установки на опорах ВЛЗ (воздушных линий зонированного исполнения).

Технические характеристики

• Диаметр кабеля/труб: 9,45–12 мм - подходит для жил сечением 70–95 мм2;
• Предельная нагрузка: 5000 Н - выдерживает значительную механическую нагрузку, включая вес провода и ветровые усилия;
• Материал: оцинкованная пружинная сталь с внешним полимерным покрытием - сочетает прочность металла и химическую стойкость;
• Температурный режим: от –60 C до +50 C - работает в суровых климатических условиях, включая Сибирь и Дальний Восток;
• Тип крепления: пружина-шпонка - самоблокирующаяся система, не требует затяжки;
• Тип соединения: кабельная стяжка - одноразовое, но очень надёжное фиксирующее устройство;
• Цветовые флажки: различаются по цвету - позволяют быстро идентифицировать типоразмер на объекте;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных изделий.

Совместимость и монтаж

Вязка SO-115.95 совместима только с штыревыми изоляторами стандарта для ВЛЗ 6–35 кВ. Установка выполняется вручную: достаточно продеть кабель через петлю и защёлknуть её на изоляторе - никаких инструментов не требуется. Крепление плотно фиксируется благодаря пружинной шпонке, которая автоматически запирается после натяжения. Не рекомендуется использовать на гладких или круглых поверхностях, отличных от профилированных штырей изоляторов.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к материалам, применяемым в энергооборудовании. Полимерное покрытие устойчиво к ультрафиолету, что предотвращает старение и трещины при длительном воздействии солнечного света. Соответствует нормам безопасности для работы на ЛЭП, не содержит токсичных компонентов. Гарантия 84 месяцев подтверждает соответствие требованиям к долговечности.

Преимущества

• Не нуждается в инструментах - экономит время при монтаже;
• Высокая механическая прочность - выдерживает нагрузки выше средних;
• Устойчивость к коррозии - цинкование и полимерное покрытие обеспечивают защиту в агрессивной среде;
• Работает при экстремальных температурах - от Arctic до жаркого юга;
• Цветовая маркировка - позволяет оперативно выбрать правильный размер на месте;
• Долгий срок службы - гарантия 7 лет снижает частоту замены.

Ограничения применения

Вязка SO-115.95 нельзя использовать для крепления кабелей на горизонтальных участках, башенных конструкциях или внутри помещений - она рассчитана исключительно на вертикальное крепление на штыревых изоляторах. Также не подходит для многожильных кабелей с диаметром менее 9,45 мм или более 12 мм - возможна проскальзывание или перегрузка. Не предназначен для повторного использования - после снятия теряет герметичность и прочность фиксации.

Примеры использования

• Фиксация АС-70 и АС-95 на опорах ВЛЗ 10 кВ в регионах с зимней минусовой температурой;
• Крепление проводов на новых и модернизированных линиях в районах с повышенной влажностью и соляными выбросами;
• Установка на изоляторах в горных местностях, где колебания температур достигают 110 C в год;
• Аварийное восстановление поврежденных креплений на действующих ЛЭП без отключения питания (при соблюдении безопасных условий работ).

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в интервал 9,45–12 мм; используйте штангенциркуль для точности;
• Выбирайте цвет флажка по каталогу - он указывает на подходящий диапазон сечения, чтобы избежать ошибки;
• Не перетягивайте вязку руками - механизм самоблокировки сработает при минимальном усилии;
• При работе в холодную погоду (ниже –40 C) осторожно обращайтесь с изделием - металл становится хрупче;
• Храните в сухом месте - хотя продукт устойчив к влаге, длительное намокание может влиять на адгезию полимерного слоя.
