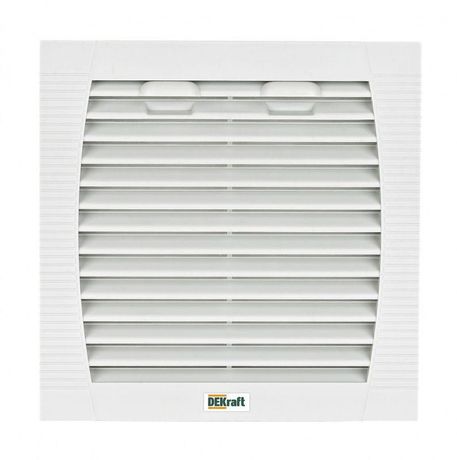

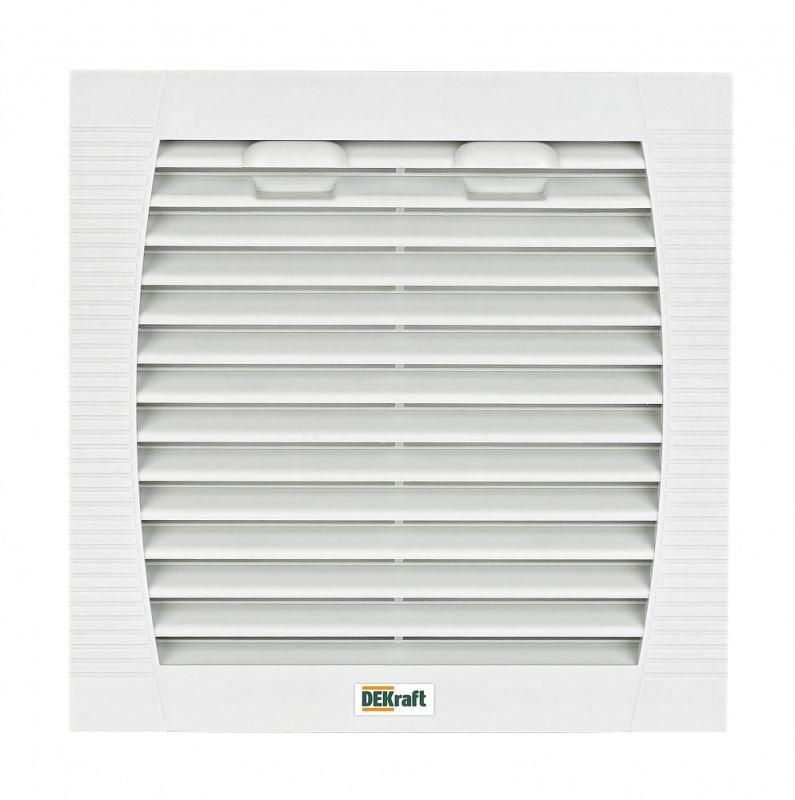

Выходная решетка IP55 172 мм | 35011DEK DEKraft APC

Выходная решетка IP55 172 мм от DEKraft (арт. 35011dek) предназначена для вывода нагретого воздуха из электрошкафов и корпусов оборудования. Она работает в паре с вытяжными вентиляторами, обеспечивая эффективное охлаждение за счет создания избыточного давления внутри корпуса и предотвращая проникновение пыли благодаря высокому уровню защиты.

Назначение и область применения

Выходная решетка IP55 172 мм используется в системах принудительной вентиляции электрических шкафов, панелей управления и других закрытых корпусов. Её основная задача - безопасно выводить теплый воздух после того, как он был вытолкнут внутрь корпуса вентилятором с фильтром. Подходит для установки на боковой стенке или крышке шкафа. Применяется в промышленном оборудовании: станках, конвейерах, автоматических линиях, распределительных щитах.

Технические характеристики

• Тип изделия: решетка вентиляционная
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не проникает в достаточном количестве, чтобы повредить оборудование) и от струй воды из любого направления
• Материал: пластик - легкий, устойчивый к коррозии, не проводит ток
• Размер: 172 мм - диаметр проема, соответствует стандартному креплению для одного вентилятора
• Тип крепления: защелка - быстрый монтаж без инструментов
• Способ монтажа: защелкивание - фиксируется прямо на корпусе без болтов
• Максимальное количество вентиляторов: 1 шт - рассчитана только на один выходной канал
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Выходная решетка IP55 172 мм совместима с любыми вентиляторами, имеющими внешний диаметр до 172 мм и тип крепления «защелка». Устанавливается напрямую на отверстие в корпусе - достаточно совместить края решетки с контуром отверстия и надавить до характерного щелчка. Для правильной работы важно, чтобы вентилятор был установлен так, чтобы воздух двигался именно **из** корпуса **через** эту решетку. Не рекомендуется использовать с вентиляторами большего диаметра - возможна деформация или плохая герметизация.

Безопасность и стандарты

Выходная решетка IP55 172 мм соответствует требованиям безопасности для устройств, работающих в условиях повышенной запыленности и влажности. Стандарт IP55 гарантирует, что продукт можно применять в цехах, на открытых площадках и в помещениях с частыми мойками. Материал не поддерживает горение и не содержит токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Быстрая установка и демонтаж - защелки позволяют менять решетку без инструментов даже в труднодоступных местах
• Устойчивость к коррозии - пластиковый корпус не ржавеет, подходит для агрессивных сред
• Интеграция с фильтрами - позволяет сочетать с вентиляторами, оснащенными сменными воздушными фильтрами
• Поддержка избыточного давления - снижает риск проникновения пыли и влаги внутрь корпуса

Ограничения применения

• Не допускается использование при внешней температуре выше +35 C - перегрев снижает эффективность системы
• Температура внутри корпуса должна быть минимум на 5 C выше внешней - иначе система не будет работать как intended
• Не предназначена для установки в качестве входного элемента - она не имеет функции фильтрации воздуха снаружи
• Не подходит для вакуумных систем или мощных вытяжных установок - максимальная нагрузка рассчитана только на один стандартный вентилятор

Примеры использования

• Электрошкаф CNC-станка - вывод тепла от ЧПУ-системы и силового модуля
• Щит управления насосной станцией - предотвращение конденсата и перегрева в сыром помещении
• Шкаф питания серводвигателей - обеспечение постоянной температуры для точной работы электроники
• Автоматические линии пищевой промышленности - соответствие требованиям гигиены и защиты от пыли

Практические советы

• Перед установкой проверьте диаметр отверстия в корпусе - он должен точно соответствовать 172 мм
• Обязательно используйте решетку только с вентилятором, который обеспечивает необходимый объем воздушного потока - игнорирование потерь давления на решетке может привести к недостаточному охлаждению
• Чистите фильтры вентилятора каждые 1–3 месяца - особенно в условиях производства с металлической пылью или текстилем
• Если планируете установку на крышу шкафа - учтите возможность скапливания влаги на поверхности решетки; при необходимости добавьте капельник или наклон
• DEKraft (арт. 35011dek) легко заменяется аналогами - главное соблюдать размер и степень защиты IP55
