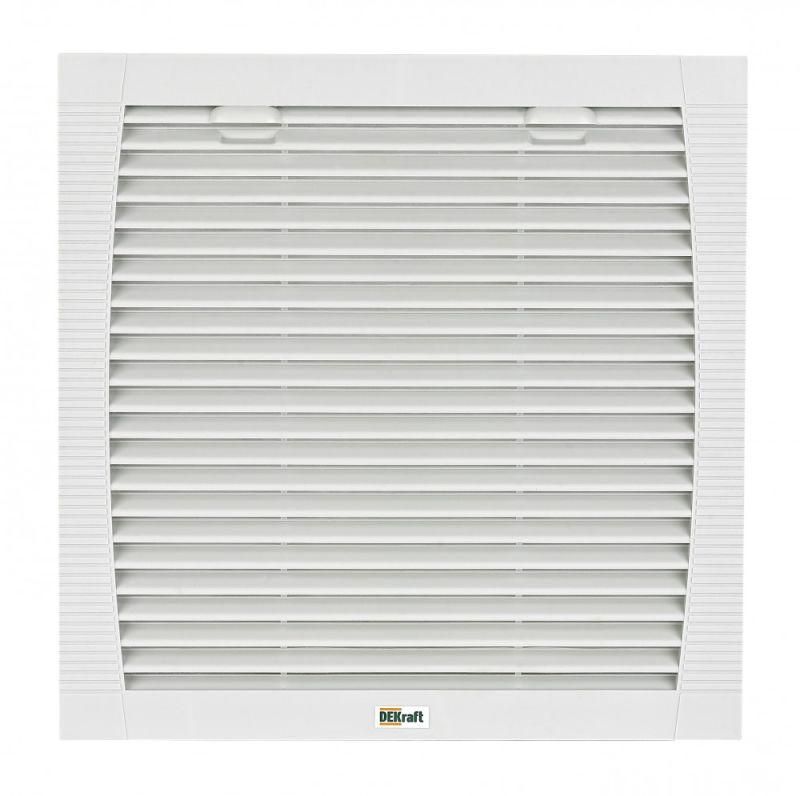

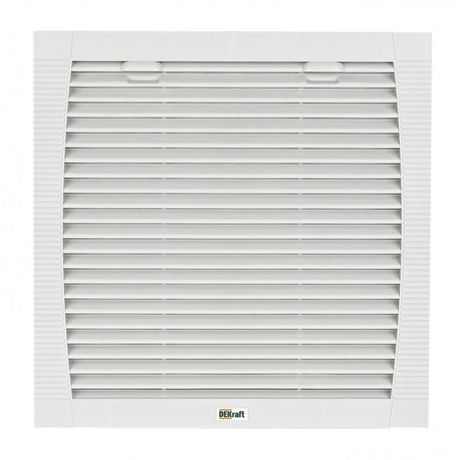

Выходная решетка IP55 280 мм | 35013DEK DEKraft APC

Выходная решетка IP55 280 мм от DEKraft (арт. 35013dek) предназначена для вывода нагретого воздуха из электрошкафов и корпусов оборудования. Она работает в паре с вентилятором, обеспечивая эффективное охлаждение при сохранении герметичности и защиты от пыли.

Назначение и область применения

Выходная решетка IP55 280 мм используется в системах принудительной вентиляции электрических шкафов, панелей управления и других закрытых корпусов. Её задача - безопасно выводить теплый воздух после того, как он был вытолкнут туда вентилятором. Подходит для установки на боковой стенке или крышке корпуса. Применяется в промышленном оборудовании: станках, конвейерах, АСУ ТП, распределительных щитах.

Технические характеристики

• Степень защиты: IP55 - защита от пыли (не полностью, но достаточная для большинства производственных условий) и от струй воды из любого направления;
• Тип изделия: вентиляционная решетка, не является вентилятором - работает только как выходное отверстие;
• Материал: пластик - легкий, устойчивый к коррозии, не проводит электричество;
• Размер: 280 мм - диаметр круглого отверстия, соответствует стандартному посадочному месту для вентиляторов этой серии;
• Максимальное количество вентиляторов: 1 - рассчитана на работу с одним устройством; использование нескольких вентиляторов невозможно;
• Гарантия: 36 месяцев - подтверждает надежность материала и конструкции.

Совместимость и монтаж

Выходная решетка IP55 280 мм от DEKraft монтируется методом защелкивания - не требует инструментов, болтов или сверления. Устанавливается в подготовленное отверстие диаметром 280 мм. Совместима с вентиляторами серии DEKraft, имеющими аналогичный посадочный диаметр. Для правильной работы важно, чтобы вентилятор был установлен точно напротив решетки - перекос снижает эффективность воздушного потока. Монтаж возможен как на вертикальной, так и на горизонтальной поверхности.

Безопасность и стандарты

Выходная решетка IP55 280 мм соответствует требованиям безопасности для электротехнических изделий в условиях производства. Защита IP55 исключает риск короткого замыкания от пылевых отложений и случайного попадания воды. Напряжение и ток через решетку не проходят - она несет только функцию механической и аэродинамической составляющей системы охлаждения.

Преимущества

• Простота установки - защелкивающийся механизм позволяет менять решетку за минуты;
• Защита от внешних загрязнений - IP55 препятствует проникновению пыли и влаги внутрь корпуса;
• Интеграция с фильтрами - совместима с вентиляторами, оснащенными сменными фильтрами, что продлевает срок службы оборудования;
• Низкая инерционность - не создаёт дополнительного сопротивления воздушному потоку при правильной установке.

Ограничения применения

• Не предназначена для самостоятельного использования - обязательно требуется вентилятор для создания воздушного потока;
• Не работает при температуре окружающей среды выше +35 C - перегрев снижает эффективность охлаждения;
• Требуется разница температур минимум 5 C между внешней средой и внутренним объемом корпуса - иначе система не сможет эффективно отводить тепло;
• Не подходит для взрывоопасных зон - материал и степень защиты не соответствуют требованиям ATEX или IECEx.

Примеры использования

• Электрошкафы ЧПУ станков - для предотвращения перегрева контроллеров и частотников;
• Щитовые помещения на заводах - где есть много автоматических выключателей и реле;
• Контроллеры насосных станций - особенно в условиях повышенной запыленности;
• Аппаратура связи и серверные шкафы малой мощности - там, где нужна компактная и бесшумная вентиляция.

Практические советы

• Перед установкой проверьте диаметр отверстия - должен быть точно 280 мм. Отклонение даже на 2–3 мм затруднит защелкивание;
• Чистите фильтр вентилятора каждые 3–6 месяцев - грязный фильтр увеличивает нагрузку на двигатель и снижает скорость воздушного потока;
• Не используйте решетку без вентилятора - она не обеспечивает естественную циркуляцию, только пассивный выход;
• При монтаже на крышу корпуса убедитесь, что решетка не находится прямо под капельником или трубой - хотя IP55 защищает от брызг, длительный контакт с водой может повредить пластик;
• Выбирайте вентилятор с учетом потерь давления на решетке - производители указывают эти данные в техдокументации, игнорирование этого приведет к недостаточному охлаждению.
