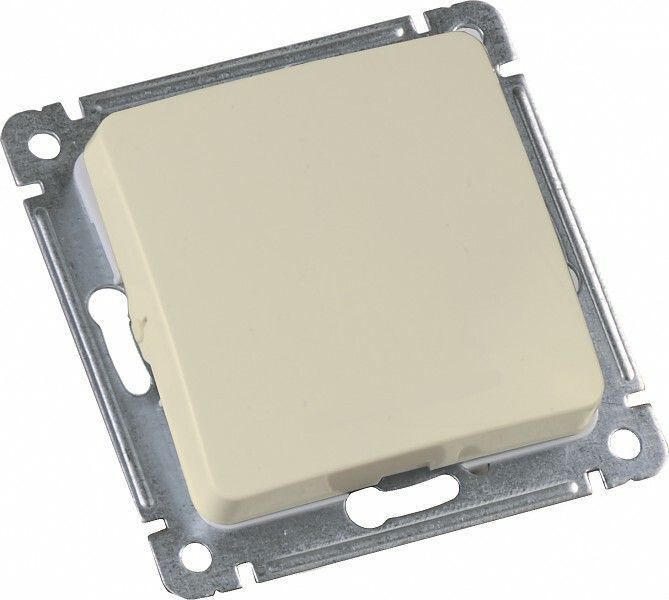

Выключатель скрытой установки, одноклавишный, с самовозвратом, механизм, цвет слоновая кость | ВС10-431-01 HEGEL

Выключатель скрытой установки одноклавишный с самовозвратом HEGEL вс10-431-01 предназначен для коммутации осветительных или бытовых нагрузок до 10 А. Механизм с автовозвратом клавиши удобен для применения там, где требуется временный контакт — например, для кнопок звонка или сигнализации. Цвет «слоновая кость» гармонично сочетается с декоративными рамками.

Назначение и область применения

Этот выключатель используется для включения и отключения электрической цепи с автоматическим возвратом клавиши в исходное положение после нажатия. Подходит для установки в жилых помещениях, офисах, на входах в квартиры и дома — там, где нужен кратковременный сигнал: звонок, оповещение, временная активация света или оборудования. Применяется только в составе системы со скрытой проводкой и декоративной рамкой.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 230 В (не более 250 В)
• Количество клавиш: одна
• Тип контакта: один замыкающий
• Способ подключения: винтовые клеммы
• Максимальное сечение кабеля: 1,5 мм²
• Степень защиты: IP20 — защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 71×71×15 мм
• Минимальная глубина монтажной коробки: 40 мм
• Материал корпуса: термопласт, без галогенов
• Отделка: глянцевая поверхность, цвет 1013 (слоновая кость)
• Климатическое исполнение: УХЛ3 — допускает работу при температуре от −25°C до +40°C и умеренной влажности
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

MECHANISM совместим с любыми стандартными монтажными коробками глубиной не менее 40 мм. Для установки необходима рамка с внутренним размером 71×71 мм — выключатель не работает самостоятельно, он всегда устанавливается в рамку. Подключение осуществляется через винтовые клеммы: затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки — максимальное сечение провода 1,5 мм². Не используйте многожильные провода без наконечников — они могут деформироваться при затяжке.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-07620177-2013. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги — применение в ванных комнатах, на улице или в сырых помещениях запрещено. Материал корпуса не содержит галогенов, что снижает токсичность при возможном перегреве.

Преимущества

• Автоматический возврат клавиши — не требует фиксации, идеально для кнопочных функций
• Глянцевая отделка «слоновая кость» легко сочетается с большинством интерьерных решений
• Компактные размеры позволяют использовать в ограниченных пространствах
• Простая и надёжная конструкция с винтовыми клеммами — минимум отказов при правильной сборке
• Поддерживает стандартную систему скрытой установки — совместим с популярными сериями рамок

Ограничения применения

• Не предназначена для работы с мощностью выше 2,3 кВт (при 230 В и 10 А)
• Запрещено использование во влажных средах — IP20 не защищает от брызг и пара
• Не подходит для подключения проводов сечением больше 1,5 мм² — риск перегрева и выхода из строя
• Требует обязательной установки в рамку; самостоятельное использование невозможно
• Не рекомендован для частого циклического включения (более 1000 раз в день) — срок службы механизма ограничен

Примеры использования

• Кнопка домофона или входного звонка в многоэтажках
• Временное включение света в коридоре или кладовой
• Активация сигнала на производстве (например, вызов оператора)
• Управление вентилятором в туалете — при нажатии включается, при отпускании — выключается

Практические советы

• Перед монтажом проверьте глубину монтажной коробки — недостаточно 40 мм? Выключатель не войдёт.
• Выбирайте рамку с точно такими же габаритами (71×71 мм); не все рамки подходят даже при “стандартном” формате.
• При подключении не перегибайте провода — это увеличивает сопротивление и создаёт точку перегрева.
• Если провод многожильный — обязательно используйте наконечники типа НШВИ, иначе жилы распадаются при затяжке.
• Не закручивайте винты слишком сильно — можно повредить пластиковую клемму.
• Проверьте соответствие цвета рамки — «слоновая кость» (1013) может отличаться от белого или кремового у других производителей.
