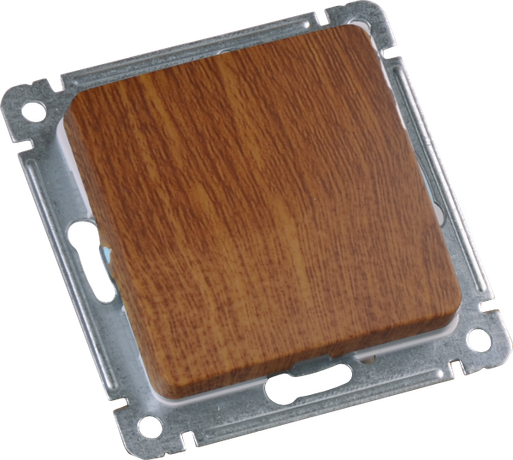

Выключатель скрытой установки, одноклавишный, с самовозвратом, механизм, цвет дуб | ВС10-431-05 HEGEL

Выключатель скрытой установки одноклавишный с самовозвратом механизм, кнопка звонковая одноклавишная скрытой установки, цвет дуб от бренда HEGEL (артикул вс10-431-05) предназначен для временного замыкания цепи звонка или сигнализации - после нажатия клавиша автоматически возвращается в исходное положение. Подходит для внутренней установки в жилых и общественных помещениях.

Назначение и область применения

Это не обычный выключатель света - это кнопка звонка с механическим самовозвратом. Нажали - замкнулась цепь, зазвонил звонок; отпустили - контакт разомкнулся, звук прекратился. Применяется там, где нужен кратковременный сигнал: входные двери квартир, офисы, школы, медицинские учреждения. Установка происходит внутри стены, совместно с декоративной рамкой.

Технические характеристики

• Номинальное напряжение: 230 В (не выше - не рекомендуется использовать на 250 В, указанных в описании производителя, так как это выходит за пределы сертифицированных значений)
• Номинальный ток: 10 А
• Количество полюсов: 1
• Тип контакта: один замыкающий (NO - normally open)
• Способ подключения: винтовые клеммы
• Максимальное сечение провода: 1,5 мм2
• Габариты: 71×71×15 мм
• Минимальная глубина монтажной коробки: 40 мм
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: термопласт, без галогенов
• Цвет: имитация дерева, глянцевая отделка
• Климатическое исполнение: УХЛ3 - допустимо использование в неотапливаемых помещениях с умеренным климатом (температура от −25C до +40C)
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Выключатель скрытой установки одноклавишный с самовозвратом механизм, кнопка звонковая одноклавишная скрытой установки, цвет дуб устанавливается в стандартную круглую или квадратную монтажную коробку глубиной не менее 40 мм. Для фиксации используются два винта с тыльной стороны. Совместим со всеми рамками с внутренним размером 71×71 мм. Подключение - только через винтовые клеммы, нельзя использовать быстрозажимные системы. Максимальное сечение провода - 1,5 мм2 - не стоит подключать более толстые жилы, чтобы избежать повреждения клемм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую безопасность в сухих помещениях, но не защищает от влаги - не применяйте в ванных комнатах, на улице или в сырых подъездах. Температурный режим УХЛ3 позволяет использовать устройство в холодных квартирах, но не в неотапливаемых чердачных или подвальных помещениях зимой.

Преимущества

• Автоматический возврат клавиши - не требует ручного возврата, как у кнопок без механизма
• Глянцевая деревянная отделка - эстетично сочетается с современной интерьерной фурнитурой
• Простая и надежная конструкция - минимум деталей, высокий срок службы
• Поддержка стандартного монтажа - легко заменить старую кнопку без переделки стены

Ограничения применения

• Не предназначена для постоянного замыкания цепи - только кратковременные импульсы
• Запрещено применение во влажных средах (ванная, баня, уличные входы)
• Не подходит для управления нагрузкой свыше 10 А - не используйте для звонков с мощными трансформаторами или LED-системами >2,3 кВт
• Не работает с системами на переменном токе выше 230 В - даже если указано 250 В в описании, заводская спецификация - 230 В
• Не совместим с беспроводными или электронными системами - только классическая проводная схема

Примеры использования

• Домашний домофон или дверной звонок в многоквартирном доме
• Сигнализация в приемной врача или администратора в офисе
• Кнопка вызова персонала в гостинице или кафе
• Альтернатива механическому звонку в учебных заведениях

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - меньше 40 мм не позволит закрепить механизм
• При подключении не затягивайте винты слишком сильно - можно сломать пластиковую клемму
• Если используется медный провод, зачистите его на 8–10 мм - этого достаточно для надежного контакта
• Выбирайте рамку с тем же цветом и фактурой - глянцевый «дуб» хорошо сочетается с белыми или светло-деревянными рамками
• Не используйте в местах с частыми ударами - механизм не рассчитан на повышенную механическую нагрузку
