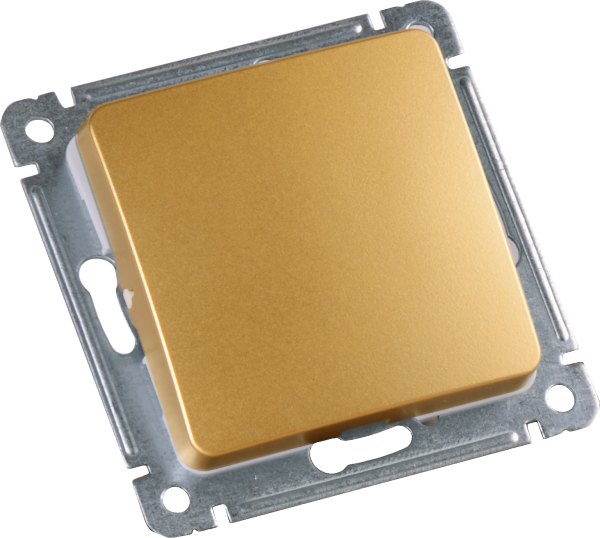

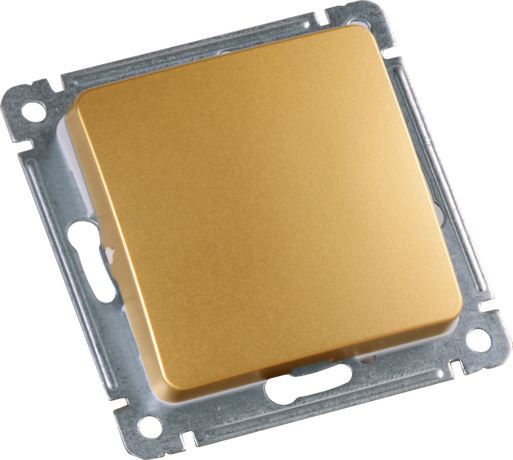

Выключатель скрытой установки, одноклавишный, с самовозвратом, механизм, цвет золото | ВС10-431-07 HEGEL

Выключатель скрытой установки одноклавишный с самовозвратом HEGEL вс10-431-07 предназначен для коммутации осветительных и бытовых нагрузок до 10 А. Механизм с автоматическим возвратом клавиши удобен для временного включения устройств, таких как звонки или короткое включение света. Цвет золото и глянцевая отделка подходят для интерьеров с дизайнерской отделкой.

Назначение и область применения

Этот выключатель используется для включения и отключения электрической цепи с автоматическим возвратом клавиши в исходное положение после нажатия. Подходит для управления звонками, короткими включениями света, сигнализацией или другими устройствами, где требуется импульсное управление. Применяется в жилых помещениях, офисах, общественных зонах - там, где важна эстетика и надежность.

Технические характеристики

• Номинальное напряжение: 230 В (не более 250 В, как указано в описании производителя)
• Номинальный ток: 10 А
• Количество полюсов: 1
• Тип контакта: один замыкающий
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 71×71×15 мм
• Материал корпуса: термопласт, без галогенов
• Цвет: золото (код 1036), глянцевая поверхность
• Минимальная глубина монтажной коробки: 40 мм
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и умеренной влажности
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Выключатель HEGEL вс10-431-07 - это механизм с накладкой, требует установки в монтажную коробку глубиной не менее 40 мм. Совместим со стандартными рамками для скрытой установки с размерами 71×71 мм. Для монтажа используйте винтовое крепление. Подключаются провода сечением до 1,5 мм2 - не применяйте кабели большего сечения, чтобы избежать повреждения зажимов. Не устанавливайте без рамки - механизм не рассчитан на открытую установку.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-07620177-2013. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - запрещено использование в ванных комнатах, на улице или в сырых помещениях. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве.

Преимущества

• Автоматический возврат клавиши - не нуждается в фиксации, идеально для кнопочных функций
• Глянцевая золотая отделка - сочетается с современным дизайном интерьера
• Компактные размеры - легко помещается в стандартные монтажные коробки
• Надёжный винтовой зажим - минимизирует риск плохого контакта
• Поддерживает стандартное сечение проводов 1,5 мм2 - совместим с типовой домашней проводкой

Ограничения применения

• Не предназначен для работы с мощностью выше 2,3 кВт (при 230 В/10 А)
• Запрещена установка во влажных помещениях (ванная, бассейн, баня) из-за IP20
• Не подходит для управления двигателями, нагревателями или высокотоковыми нагрузками
• Не работает в условиях постоянной вибрации - не рекомендован для промышленных станков
• Требует обязательной установки в рамку; самостоятельная установка невозможна

Примеры использования

• Кнопка входного звонка в квартире или доме
• Временное включение света в гардеробной или кладовой
• Сигнальная кнопка в системе оповещения
• Управление освещением в детской комнате - ребёнок нажимает и отпускает

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не меньше 40 мм, иначе механизм не войдёт
• Не затягивайте винты слишком сильно - можно повредить пластиковые зажимы
• Используйте только медные провода сечением 0,75–1,5 мм2 - большие сечения не поместятся
• Выбирайте рамку с точно такими же габаритами (71×71 мм); не все рамки совместимы
• При замене старого выключателя - сверьте тип подключения: этот механизм имеет только один замыкающий контакт, не подходит для проходных схем
