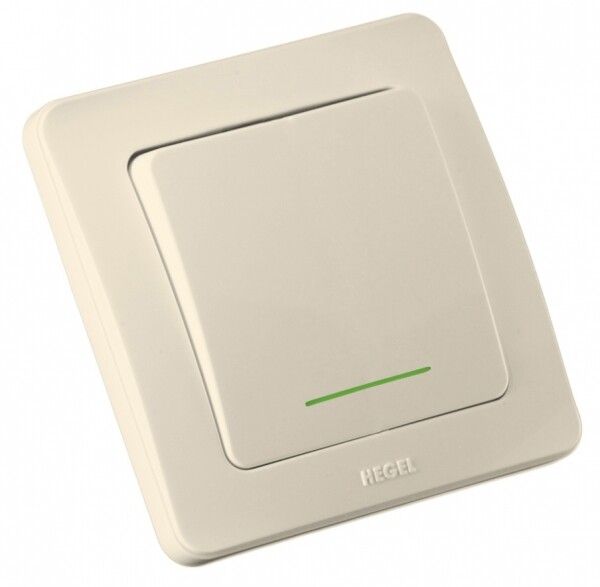

Выключатель одноклавишный скрытый с индикацией слоновая кость 10А - ВС10-312-01 HEGEL

Выключатель скрытой установки одноклавишный с индикацией HEGEL вс10-312-01 предназначен для коммутации освещения и бытовых нагрузок до 10 А в жилых и офисных помещениях. Устройство отличается компактной конструкцией, встроенной индикацией состояния и элегантным бежевым покрытием, подходящим под интерьеры в классическом стиле.

Назначение и область применения

Выключатель скрытой установки одноклавишный с индикацией HEGEL вс10-312-01 используется для включения и отключения электрических цепей с малой мощностью - например, точечного освещения, настольных ламп, вентиляторов или зарядных устройств. Подходит для установки в стены из гипсокартона, бетона или кирпича. Применяется в квартирах, офисах, гостиницах и других объектах с внутренней проводкой. Индикация позволяет легко определить состояние выключателя в темноте - горящий светодиод показывает, что цепь замкнута.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычного освещения и бытовых приборов;
• Номинальное напряжение: 250 В - совместим с сетью 220–240 В в России и странах СНГ;
• Количество клавиш: одна - управление одной группой нагрузок;
• Количество полюсов: один - переключает фазовый провод, ноль остаётся постоянным;
• Способ подключения: винтовые клеммы - надёжное соединение с медными проводами;
• Максимальное сечение кабеля: 1,5 мм2 - подходит для стандартной домашней проводки;
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим воздействиям;
• Отделка: глянцевая - легко моется, не царапается при регулярном уходе;
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли - применяется только внутри помещений;
• Индикация: да - встроен светодиод, светится при включении;
• Цвет: бежевый (слоновая кость) - нейтральный оттенок, гармонирует с большинством отделочных материалов;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для отапливаемых помещений;
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров;
• Размеры: 80×80×15 мм - стандартный формат для скрытых коробок;
• Нормативный документ: ТУ 3464-001-07620177-2013 - соответствует требованиям российского производства.

Совместимость и монтаж

Выключатель скрытой установки одноклавишный с индикацией HEGEL вс10-312-01 устанавливается в стандартную круглую или квадратную подрозетник глубиной не менее 15 мм. Крепление осуществляется двумя винтами через боковые ушки. Для монтажа требуется предварительно подготовленная ниша в стене и правильно смонтированный подрозетник. Подключение выполняется к фазному проводу - вход и выход помечаются на корпусе. Нулевой и заземляющий провода не проходят через выключатель. Светодиод индикации питается параллельно нагрузке - поэтому он будет светиться даже при отключенном оборудовании, если есть минимальный ток утечки (например, от LED-лампы с драйвером).

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-07620177-2013 и имеет степень защиты IP20, что исключает случайный контакт с токоведущими частями. Материал корпуса не поддерживает горение и не содержит галогенов - снижает риск распространения пламени и выделения ядовитых веществ при перегреве. Устройство предназначено для работы в сухих помещениях без повышенной влажности. Не рекомендуется использовать в ванных комнатах, банях или на улице.

Преимущества

• Встроенная индикация упрощает поиск выключателя в темноте - особенно удобно в спальне или коридоре;
• Глянцевая поверхность не собирает пыль и легко протирается;
• Компактные размеры позволяют устанавливать рядом другие устройства без перекрытия;
• Пластиковый корпус не требует заземления и не нагревается при нормальной нагрузке;
• Соответствие российским техническим условиям обеспечивает долговечность в условиях местной сети.

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара;
• Запрещена установка вне отапливаемых помещений - климатическое исполнение УХЛ3 не рассчитано на морозы ниже −25C;
• Подключать можно только кабели сечением до 1,5 мм2 - более толстые провода не войдут в клемму;
• Не предназначен для управления высокомощными нагрузками - например, кондиционерами, электрокотлами или двигателями выше 2,2 кВт;
• Светодиод индикации может мерцать при использовании с некоторыми типами LED-ламп - из-за малого тока утечки в драйвере.

Примеры использования

• Включение основного потолочного света в спальне;
• Управление ночником в детской комнате;
• Переключение света в коридоре или на лестнице;
• Коммутация розетки с подключённым телевизором или компьютером (при условии, что суммарная мощность не превышает 2,2 кВт);
• Установка в офисных переговорках для контроля освещения.

Практические советы

• При монтаже проверьте, чтобы подрозетник был точно выровнен - иначе клавиша будет перекошена;
• Не затягивайте винты клемм слишком сильно - это может повредить медный провод и вызвать перегрев;
• Если после установки индикация светится при выключенном состоянии - проверьте, не используете ли вы LED-лампу с некачественным драйвером; попробуйте заменить её на модель с меньшим током утечки;
• При замене старого выключателя убедитесь, что новый имеет те же параметры - особенно по току и сечению кабеля;
• Для лучшей совместимости с современными LED-лампами выбирайте модели с индикацией, специально адаптированные под низкий ток - HEGEL вс10-312-01 подходит для большинства, но не всех.
