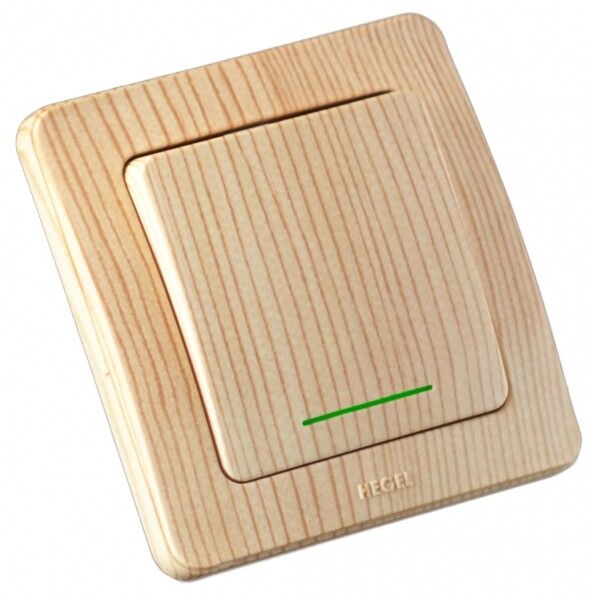

Выключатель одноклавишный скрытый с индикацией сосна 10А - ВС10-312-02 HEGEL

Выключатель скрытой установки одноклавишный с индикацией HEGEL вс10-312-02 предназначен для коммутации освещения и бытовых нагрузок до 10 А в жилых и офисных помещениях. Устройство отличается компактной конструкцией, встроенной индикацией состояния и эстетичным деревянным покрытием, подходящим для интерьеров в натуральной цветовой гамме.

Назначение и область применения

Выключатель HEGEL вс10-312-02 используется для включения и отключения электрических устройств с мощностью до 2,2 кВт (при 220 В). Подходит для управления светильниками, вентиляторами, розетками через групповые автоматы. Применяется в квартирах, домах, офисах, где требуется скрытая проводка и визуальная индикация включённого состояния. Цвет «сосна» гармонирует с деревянными элементами интерьера.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузками до 2,2 кВт при напряжении 220 В
• Номинальное напряжение: 220 В (указано 250 В в описании - максимальное рабочее напряжение, но эксплуатация рекомендована на 220 В)
• Количество клавиш: одна - управление одной цепью
• Количество полюсов: один - переключает фазовый провод
• Индикация: светодиодная - показывает состояние «вкл./выкл.» даже при выключенном свете
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2 - подходит для медных проводов стандартной домашней проводки
• Способ подключения: винтовые клеммы - надёжное соединение, требует периодической проверки затяжки
• Климатическое исполнение: УХЛ3 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Размеры: 80×80×15 мм - совместим с типовыми подрозетниками
• Отделка: глянцевая - легко протирается, но царапины видны заметнее

Совместимость и монтаж

Выключатель HEGEL вс10-312-02 рассчитан на скрытую установку в стандартный подрозетник глубиной не менее 15 мм. Монтаж выполняется после завершения штукатурных работ. Кабель подключается к винтовым клеммам: фаза - на вход, фаза на нагрузку - на выход. Ноль и заземление не проходят через выключатель. Для правильной работы индикации важно соблюдать полярность подключения. Не используйте многожильные провода без опрессовки - возможен контакт из-за деформации жил.

Безопасность и стандарты

Выключатель соответствует техническому условию ТУ 3464-001-07620177-2013. Отсутствие галогенов снижает риск образования ядовитых веществ при нагреве. Защита IP20 исключает использование во влажных помещениях (ванная, кухня, бассейн). Сертифицирован для бытового применения, не предназначен для промышленных систем автоматизации.

Преимущества

• Встроенная индикация - удобна при ночном использовании, особенно в коридорах и спальнях
• Эстетичный глянцевый цвет «сосна» - сочетается с современным дизайном без необходимости замены рамок
• Простая конструкция - минимум деталей, высокая надёжность
• Винтовые клеммы - обеспечивают прочное соединение даже при длительной эксплуатации
• Совместим с большинством подрозетников российского производства

Ограничения применения

• Не применяется в помещениях с высокой влажностью - IP20 не обеспечивает защиту от брызг и пара
• Запрещено подключение нагрузок выше 10 А - риск перегрева и повреждения контактов
• Не предназначена для частого включения-выключения (более 10 раз в минуту) - срок службы контактов ограничен
• Не подходит для управления двигателями, трансформаторами или люминесцентными лампами с ЭПРА - возможны скачки тока
• Глянцевая поверхность требует бережного обращения - царапины и потертости остаются долго

Примеры использования

• Управление точечными светильниками в спальне
• Включение вытяжки на кухне (если она расположена вне зоны брызг)
• Переключение торшера или настольной лампы в гостиной
• Коммутация розеточной группы в офисе (например, компьютер и принтер)

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном выключателе фаза может быть подведена к клеммам
• Проверьте соответствие диаметра подрозетника - 68–70 мм - чтобы выключатель HEGEL вс10-312-02 плотно сел в нишу
• После установки проверьте затяжку винтов через неделю - первоначальное расширение материала может ослабить контакт
• Не используйте силу при закручивании клавиши - хрупкий механизм может сломаться
• Для долгой службы индикации избегайте постоянного воздействия прямого солнечного света - это снижает яркость светодиода
