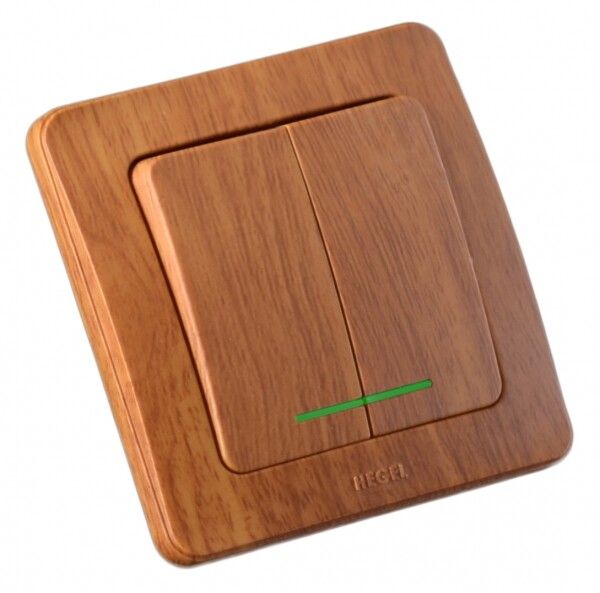

Выключатель двухклавишный скрытый с индикацией дуб 10А - ВС10-352-05 HEGEL

Выключатель скрытой установки двухклавишный с индикацией HEGEL вс10-352-05 предназначен для управления двумя независимыми группами освещения или других бытовых нагрузок. Модель отличается наличием индикации, которая предотвращает мерцание светодиодных и энергосберегающих ламп, а также имеет элегантную глянцевую отделку под дерево, подходящую для интерьеров в классическом или современном стиле.

Назначение и область применения

Выключатель скрытой установки двухклавишный с индикацией HEGEL вс10-352-05 используется для коммутации двух отдельных цепей освещения - например, основного и ночного света, люстры и бра, или зон в одной комнате. Подходит для квартир, офисов, жилых помещений и других объектов с бытовой электросетью. Индикация особенно полезна при использовании LED- и CFL-ламп, которые часто мерцают при выключенном положении из-за слабых утечек тока через цепь управления.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Количество клавиш: две - каждая управляет своей цепью
• Количество полюсов: один на каждую клавишу - однополюсная схема 2x1
• Индикация: да - светодиодная подсветка показывает состояние выключателя
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Отделка: глянцевая, имитация дерева - эстетично сочетается с декором интерьера
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2 - подходит для медных проводов стандартной домашней проводки
• Способ подключения: винтовые клеммы - надёжный контакт, требует затяжки отверткой
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с температурой от −10C до +40C и умеренной влажностью
• Нормативный документ: ТУ 3464-001-07620177-2013 - соответствует внутренним техническим условиям производителя

Совместимость и монтаж

Выключатель HEGEL вс10-352-05 устанавливается в стандартную круглую или прямоугольную подрозетник глубиной не менее 40 мм. Крепление осуществляется винтовым способом - фиксируется к металлической рамке подрозетника. Для монтажа требуется подготовленная штроба и провода сечением до 1,5 мм2. Не рекомендуется использовать с кабелями большего сечения - это может повредить клеммы. Подключение выполняется по схеме: два входа (фаза L) и два выхода (L1, L2) на каждую клавишу. Индикационный светодиод подключён параллельно контакту - он горит при выключенном состоянии, чтобы указывать местонахождение выключателя в темноте.

Безопасность и стандарты

Выключатель выполнен из самозатухающего пластика без галогенов, что снижает риск распространения пламени и выделения ядовитых веществ при перегреве. Соответствует требованиям ТУ 3464-001-07620177-2013. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначен для влажных помещений - запрещено использование в ванных комнатах, кухнях с повышенной влажностью или на улице.

Преимущества

• Индикация решает проблему мерцания LED-ламп - экономит энергию и продлевает срок службы лампочек
• Глянцевая отделка под дерево легко сочетается с различными дизайнерскими решениями
• Простая и проверенная винтовая система подключения - доступна даже начинающим электрикам
• Комплектация “в сборе” - не требует самостоятельной сборки, готов к установке сразу после распаковки
• Экономичный материал - пластик без галогенов снижает экологическую нагрузку

Ограничения применения

• Не допускается установка во влажных помещениях - IP20 не защищает от брызг и пара
• Максимальное сечение кабеля - 1,5 мм2; нельзя подключать мощные устройства (например, духовые шкафы, нагреватели) без промежуточного реле
• Подходит только для однофазной сети 220–240 В - не работает в трёхфазных системах
• Не предназначен для частого механического воздействия - не рекомендован для общественных мест с высокой проходимостью
• Индикация потребляет микроскопический ток - не влияет на счётчик, но может вызвать мерцание у очень чувствительных моделей LED-ламп

Примеры использования

• В спальне: одна клавиша - потолочный свет, вторая - ночники у кровати
• На кухне: одна клавиша - основной свет, вторая - подсветка рабочей зоны
• В гостиной: управление люстрой и точечным освещением на стене
• В офисе: включение света в зоне стола и в зоне отдыха

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном выключателе фаза может быть подведена к устройству
• Затягивайте винты клемм равномерно - недостаточно плотный контакт вызывает нагрев, слишком сильный - деформирует пластик
• Проверьте соответствие сечения провода: если используете многожильный кабель, опрессуйте его наконечником перед подключением
• Если лампы всё ещё мерцают - попробуйте заменить их на модели с более качественным драйвером или добавьте шунтирующий резистор (100–220 кОм, 0,5 Вт) параллельно нагрузке
• При замене старого выключателя - сравните размеры подрозетника: HEGEL вс10-352-05 совместим со стандартными 68×68 мм
