Выключатель автоматический А3792БУХЛ3 Стац. Руч. 630А, 690В | 1028656 Контактор (Legrand)

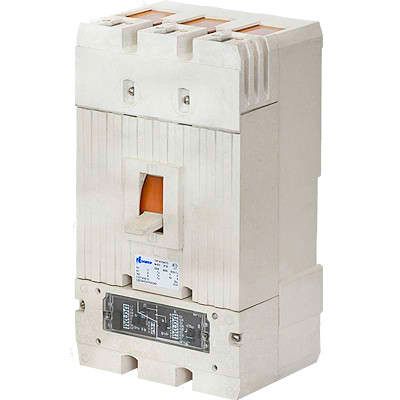

Автоматический выключатель А3792Б от бренда Контактор Ульяновск - трёхполюсное устройство с номинальным током 630 А и рабочим напряжением до 660 В переменного тока, предназначенное для надёжной коммутации и защиты силовых цепей в стационарных установках. Выключатель оснащён ручным приводом, электромагнитным расцепителем и защитой от замыканий на землю, что делает его подходящим для промышленных объектов с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель А3792Б используется для редких (не более шести раз в сутки) включения и отключения электрических цепей, а также для защиты оборудования от:

• коротких замыканий (отключение при токе до 35 кА);
• перегрузок;
• понижения напряжения ниже допустимого уровня.

Подходит для установки в распределительных щитах промышленных предприятий, на участках с мощными двигателями, конвейерами, сварочным оборудованием и другими нагрузками, требующими высокую отключающую способность. Применяется в системах с переменным током 50/60 Гц до 660 В или постоянным током до 440 В.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 630 А - максимальный длительно допустимый ток при нормальной работе.
• Напряжение: до 660 В переменного тока; совместим с сетями 380–660 В.
• Отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания этой величины.
• Тип расцепителя: электромагнитный - обеспечивает быстрое отключение при аварийном токе, уставка срабатывания - 7,9 × I_n.
• Зашита от замыканий на землю: есть - реагирует на утечку тока через землю, повышает безопасность персонала.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды - требуется установка внутри закрытого щита.
• Климатическое исполнение УХЛ3: рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, типичных для холодных регионов России.
• Тип изделия: выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям.
• Тип привода: ручной - управление осуществляется вручную через рычаг, без автоматических механизмов.
• Способ монтажа: на монтажную плату - крепится жестко к металлической поверхности, не является модульным.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Выключатель А3792Б монтируется исключительно на монтажную плиту (платформу) с помощью болтов или специальных креплений. Для правильной установки необходимо соблюдать следующие условия:

• Использовать плату из стали толщиной не менее 2 мм.
• Обеспечить свободный доступ к рукоятке управления для ручного отключения.
• Не применять в качестве DIN-рейки устройства - он не совместим со стандартными модульными щитами.
• При групповой установке нескольких аппаратов сохранять минимальный зазор между ними для теплоотвода.

Поскольку встроенных вспомогательных контактов нет, внешние сигналы (например, положение “вкл./выкл.”) можно получить только через стороннюю аппаратурную комплектацию.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2, которые определяют правила проектирования и испытания автоматических выключателей. Защита от замыканий на землю выполняет функцию дополнительной защиты человека от поражения током. Наличие сертификатов подтверждает соответствие требованиям промышленной безопасности. Однако IP20 не позволяет использовать устройство вне закрытых щитов - открытая установка опасна!

Преимущества

• Высокая отключающая способность (35 кА) - надёжно работает даже при серьёзных авариях.
• Электромагнитный расцепитель с уставкой 7,9×I_n - точное и быстрое отключение при КЗ без задержки.
• Защита от замыканий на землю - минимизирует риск возникновения пожара и поражения персонала.
• Климатическое исполнение УХЛ3 - устойчив к суровым условиям эксплуатации в регионах с холодным климатом.
• Литой корпус - долговечен, не деформируется, легко моется и обслуживается.

Ограничения применения

• Не частые включения - максимум 6 раз в сутки. Частая коммутация снизит срок службы контактной системы.
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционный контроль состояния или интерфейсы с PLC.
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с пылевыми выбросами без дополнительной защиты.
• Фиксированный монтаж на плату - не подлежит замене в готовом щите без демонтажа всей конструкции.
• Нельзя использовать в цепях постоянного тока выше 440 В - выход за пределы заявленных значений вызывает отказ.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с несколькими тяжёлыми станками.
• Щит питания конвейерной линии на заводе по производству пищевых продуктов.
• Централизованная защита группы электродвигателей насосной станции.
• Система питания печей нагрева в металлургическом производстве.

Практические советы

• Выбирая А3792Б, проверьте, чтобы номинальный ток вашей сети был ≤ 630 А - переоценка приведёт к ложному срабатыванию, недооценка - к перегреву.
• При сборке щита используйте медные шины с достаточным сечением - они должны выдерживать 630 А без нагрева.
• Не забудьте предусмотреть место для проводов большого сечения - кабели до 185 мм2 могут потребоваться для подключения.
• Проверьте наличие заземления перед первым включением - защита от замыканий на землю будет работать только при правильно организованном контуре.
• При необходимости дистанционного управления добавьте внешний контактор или реле - сам выключатель не имеет встроенного интерфейса.
