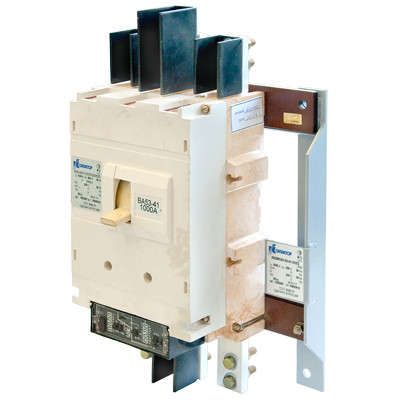

Выключатель автоматический 3п 1500А АВ2М20СВ-55-43 УХЛ3 690В НР=380В AC электропривод 220В Контактор 1000548 Legrand

Автоматический выключатель АВ2М20СВ-55-43-УХЛ3 - трёхполюсный коммутационный аппарат с номинальным током 1500 А и электроприводом на 220 В AC, предназначенный для защиты и управления мощными электрическими цепями в условиях умеренного и холодного климата. Этот выключатель используется в системах с переменным током до 690 В, особенно там, где требуется удалённое управление и высокая надёжность при аварийных режимах.

Назначение и область применения

Автоматический выключатель АВ2М20СВ-55-43-УХЛ3 предназначен для безопасного включения, отключения и защиты электрооборудования от перегрузок и коротких замыканий. Он применяется в распределительных устройствах низкого напряжения - например, в главных щитах заводских линий, на входе в крупные силовые установки, в системах питания насосных станций, конвейеров и других промышленных потребителей с токами выше 1000 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1500 А
• Номинальное напряжение: 690 В AC / DC
• Номинальная отключающая способность: 35 кА
• Диапазон регулировки срабатывания по КЗ: 6000–24000 А
• Тип расцепителя: электронный
• Вид привода: электромагнитный
• Напряжение электропривода: 220 В AC
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытые шкафы
• Конструктивное исполнение: выдвижное - позволяет выводить устройство из ячейки для обслуживания без демонтажа проводов
• Тип монтажа: монтажная плата - фиксируется на жесткой раме или платформе внутри распределительного устройства
• Дополнительный расцепитель: независимый - даёт возможность дистанционного отключения через внешний сигнал

Совместимость и монтаж

Выключатель АВ2М20СВ-55-43-УХЛ3 совместим с другими элементами серии АВ2М. Для монтажа необходима прочная металлическая плита или рама с отверстиями под базовое крепление. Поскольку степень защиты IP00, устройство **обязательно** устанавливается внутрь герметичного шкафа или камеры. Электропривод подключается к сети 220 В AC через отдельную клемму; контрольный сигнал для независимого расцепителя подводят к двум специальным зажимам. Выдвижной механизм позволяет легко выдвигать выключатель на 20–30 см для осмотра и тестирования без отключения всей системы.

Безопасность и стандарты

Проект соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает точную и многократно настраиваемую защиту от перегрузок и КЗ. Отключение происходит за время менее 20 мс при максимальном токе КЗ. Все материалы корпуса термостойкие и не поддерживают горение.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сложных промышленных сетей с большими потенциалами КЗ
• Электронный расцепитель - более гибкая настройка порогов срабатывания по сравнению с классическими тепломагнитными
• Выдвижная конструкция - снижает время техобслуживания и повышает безопасность работника
• Поддержка электропривода и независимого расцепителя - удобно для интеграции в АСУ ТП и системы дистанционного управления
• Климатическое исполнение УХЛ3 - гарантирует работу в суровых условиях без дополнительного обогрева

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - IP00 исключает использование в открытых помещениях или местах с доступом пыли, воды, посторонних предметов
• Требуется источник постоянного напряжения 220 В AC для работы электропривода - невозможен запуск при отключении питания
• Нельзя использовать в цепях постоянного тока свыше 690 В - хотя тип указывает “AC/DC”, предельное напряжение для DC ниже и не указано в документации
• Отсутствие встроенных контактов - нельзя применять как переключатель нагрузки без внешнего оборудования

Примеры использования

• Главный ввод в цеховой распределительный пункт с суммарной нагрузкой около 1 МВт
• Защита частотного преобразователя большой мощности на конвейере
• Щитовая система на химическом заводе с возможностью дистанционного отключения при аварии
• Объекты ЖКХ - питание больших насосных групп в системах водоочистки

Практические советы

• Проверьте соответствие посадочных размеров перед монтажом - вытяжной механизм требует свободного места минимум 400 мм в глубину шкафа
• При использовании электропривода обязательно предусмотрите резервный источник 220 В AC или UPS - потеря питания делает выключатель немеханически управляемым
• Настройте пороги электронного расцепителя согласно реальной нагрузке цепи - рекомендовано делать это после первого запуска под рабочей нагрузкой
• Не используйте этот выключатель вместо рубильника - он не рассчитан на частые операции вручную, даже при наличии рычага
• При работе в условиях повышенной влажности проверяйте состояние изоляции и контактов каждые 6 месяцев
