Выключатель автоматический 3п 1500А АВ2М20СВ-55-43 УХЛ3 690В НР=220В AC электропривод 220В Контактор 1002011 Legrand

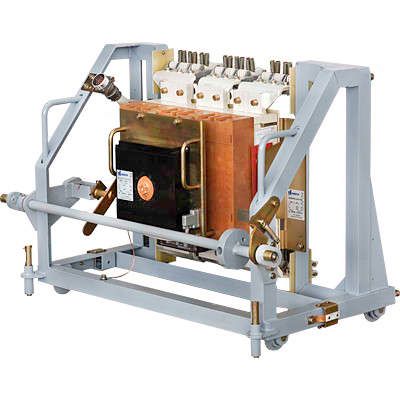

Автоматический выключатель АВ2М20СВ-55-43-УХЛ3 - трёхполюсный выкатной аппарат на 1500 А с электромагнитным приводом и электронным расцепителем, предназначенный для защиты и коммутации мощных силовых цепей в условиях умеренного и холодного климата. Бренд Контактор Ульяновск и серия АВ2М обеспечивают надёжность в промышленных системах с высокими токами короткого замыкания.

Назначение и область применения

Автоматический выключатель АВ2М20СВ-55-43-УХЛ3 используется для безопасного включения, отключения и защиты электрических цепей переменного тока в сетях до 500 В. Он защищает оборудование от перегрузок и коротких замыканий, автоматически отключая питание при превышении допустимых токов. Применяется в распределительных щитах крупных предприятий, на производствах с мощными двигателями, конвейерами, сварочными установками и других объектах с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать три фазы одновременно;
• Номинальный ток: 1500 А - рассчитан на работу с большими токами, типичными для промышленных потребителей;
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер;
• Номинальное напряжение: 500 В - максимальное рабочее напряжение; не предназначен для сетей выше этого значения;
• Диапазон регулировки расцепителя КЗ: 6000–24000 А - можно настроить чувствительность к короткому замыканию в широких пределах;
• Тип расцепителя: электронный - точнее реагирует на изменения тока, чем классические тепловые, позволяет гибко настраивать параметры защиты;
• Напряжение электропривода: 220 В AC - управление дистанционным включением/отключением происходит через внешний источник 220 В переменного тока;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости в закрытых помещениях;
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в герметичных шкафах или щитах;
• Материал проводника: алюминий/медь - совместим с обоими типами кабелей, но требует правильного затягивания зажимов;
• Конструктивное исполнение: выкатное - устройство можно выдвигать из шкафа для обслуживания без отключения всей сети;
• Тип изделия: выключатель автоматический в литом корпусе - прочная, несъёмная конструкция, исключающая доступ к внутренним частям при работе;
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель по сигналу от внешнего устройства (например, системы аварийной остановки);
• Способ монтажа: монтажная плата - крепится на специальной платформе внутри щита, не имеет встроенного крепления на DIN-рейку.

Совместимость и монтаж

Автоматический выключатель АВ2М20СВ-55-43-УХЛ3 устанавливается на монтажную плиту в распределительном щите. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Электропривод 220 В AC подключается отдельным кабелем к внешнему источнику управления. Выкатная конструкция требует свободного пространства перед щитом для полного выдвижения аппарата - минимум 800 мм глубины. Не совместим с DIN-рейками. Подключение кабелей возможно как медными, так и алюминиевыми жилами, но алюминиевые требуют переходных наконечников и контроля плотности соединений.

Безопасность и стандарты

АВ2М20СВ-55-43-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает селективность и точность отключения, снижая риск ложных срабатываний. Однако из-за степени защиты IP00 использование вне электрошкафа недопустимо - открытая установка создаёт опасность поражения током и повреждения контактов.

Преимущества

• Выкатная конструкция позволяет проводить диагностику и замену без демонтажа всего щита - экономит время при техобслуживании;
• Электронный расцепитель с широким диапазоном настройки (6–24 кА) даёт возможность точно адаптировать защиту под конкретную нагрузку;
• Поддержка электропривода 220 В AC позволяет реализовать дистанционное управление и интеграцию в автоматизированные системы;
• Климатическое исполнение УХЛ3 делает аппарат пригодным для использования в неотапливаемых производственных помещениях;
• Совместимость с алюминием и медью увеличивает гибкость при подборе кабельных решений.

Ограничения применения

• Не применяется в сетях постоянного тока - хотя заявлен род тока AC/DC, фактическая работа возможна только при переменном токе 220 В AC;
• Степень защиты IP00 требует обязательной установки в закрытый металлический шкаф - нельзя использовать на открытом воздухе или в сырых местах;
• Отсутствие DIN-крепления - невозможно установить на стандартные рейки, требуется подготовка монтажной платы;
• Номинальное напряжение 500 В - не подходит для современных систем с напряжением 690 В, даже если в названии фигурирует эта величина - она является предельной для контактов, но не рабочей;
• Нет встроенной защиты от перегрузки - только электронный расцепитель по току КЗ, для защиты от длительных перегрузок требуется внешняя термическая защита или настройка расцепителя в нижней части диапазона.

Примеры использования

• Защита главного входа на промышленном участке с несколькими тяжёлыми станками;
• Коммутирующее устройство в распределительном пункте завода с конвейерной линией;
• Центральный выключатель в системе питания сварочных агрегатов;
• Щитовая защита для насосных станций с двигателями мощностью более 500 кВт.

Практические советы

• При использовании алюминиевых кабелей всегда применять медно-алюминиевые наконечники и проверять затяжку после первых 10–20 часов работы - металл «течёт» и ослабляет контакт;
• Для дистанционного управления электроприводом используйте стабилизированный источник 220 В AC - скачки напряжения могут вызвать отказ механизма;
• Проверьте глубину шкафа перед установкой - выкатной механизм требует минимум 800 мм свободного пространства спереди;
• Настройку расцепителя КЗ выполняйте только после определения максимального тока короткого замыкания в вашей сети - слишком высокая настройка снижает защиту, слишком низкая - вызывает ложные отключения;
• Обязательно используйте блокировку при обслуживании - даже при отключенном электроприводе в контактах может сохраняться энергия, особенно при наличии независимого расцепителя.
