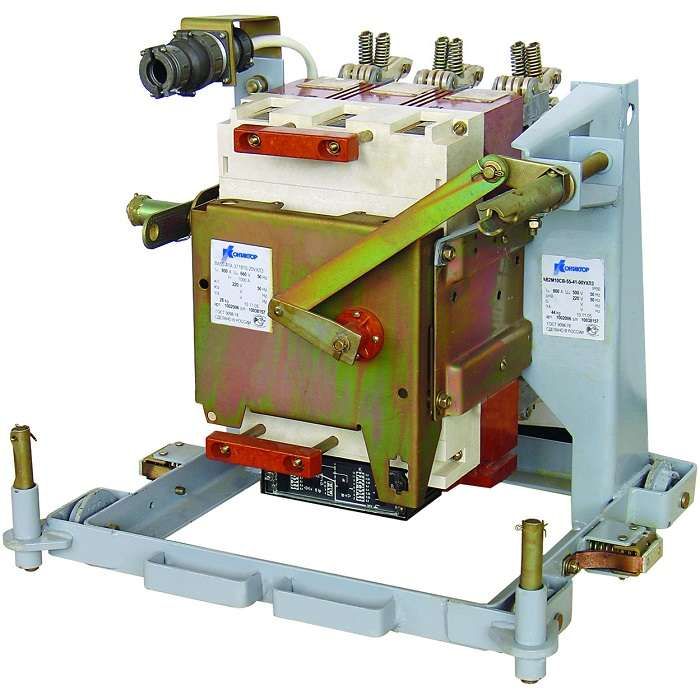

Автоматический выключатель АВ2М20Н-53-43 УХЛ3 690В от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с электронным расцепителем, предназначенный для защиты сетей до 660 В переменного тока от перегрузок и коротких замыканий. Подходит для замены устаревших моделей серии АВМ и используется в промышленных установках с высокими токами.

Назначение и область применения

Автоматический выключатель АВ2М20Н-53-43 УХЛ3 690В предназначен для защиты электрических цепей переменного тока с частотой 50–60 Гц. Он обеспечивает отключение при перегрузках и коротких замыканиях, а также позволяет выполнять до 10 оперативных включений/выключений в сутки. Применяется в силовых щитах промышленных объектов: на заводах, в энергоустановках, на конвейерах, в системах управления станками. Может использоваться как замена старым выключателям серии АВМ.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1800 А (при температуре до 2000 м над уровнем моря)
• Номинальное напряжение: 660 В
• Отключающая способность: 35 кА
• Тип расцепителя: электронный - точная настройка порогов срабатывания по току и времени
• Исполнение: стационарное - фиксированная установка, не предусматривает выдвижения
• Привод: ручной - управление осуществляется через рычаг на лицевой панели
• Способ монтажа: на монтажную плату - крепится болтами к жесткой раме или панели
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требуется установка в закрытый шкаф
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, допускает повышенную влажность
• Степень загрязнения: 3 - рассчитан на работу в условиях значительного накопления пыли и проводящего мусора

Совместимость и монтаж

АВ2М20Н-53-43 УХЛ3 690В монтируется исключительно на монтажную плату - он не имеет шасси или направляющих для вставки в ящик. Для правильной установки необходимо использовать металлическую опорную плиту с отверстиями под крепёж. Монтаж требует соблюдения зазоров между фазами и заземлёнными элементами согласно ГОСТ IEC 60947-2. Электрические соединения выполняются медными шинами или кабелями с площадью сечения, соответствующей току 1800 А. Нельзя применять гибкие многожильные кабели без наконечников.

Безопасность и стандарты

АВ2М20Н-53-43 УХЛ3 690В соответствует требованиям ГОСТ IEC 60947-2 и ГОСТ 15150-69. Произведён на основе серий ВА50-41 и ВА50-43, что гарантирует совместимость с существующими решениями. Расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Условия эксплуатации учитывают степень загрязнения 3 - устройство защищено от попадания проводящей пыли внутри шкафа, но само по себе не герметично.

Преимущества

• Электронный расцепитель даёт возможность точно задавать время и величину срабатывания - повышает надёжность защиты
• Высокая отключающая способность (35 кА) обеспечивает безопасность даже при серьёзных авариях
• Устойчивость к климатическим условиям УХЛ3 - подходит для холодных и влажных помещений
• Замена устаревших АВМ - позволяет обновить оборудование без переделки шкафов
• Поддержка работы на высоте до 4300 м - применим в горных регионах

Ограничения применения

• Не применяется вне закрытых шкафов - IP00 не защищает от пыли, влаги и прикосновений
• При высоте свыше 2000 м над уровнем моря номинальный ток снижают на 10%, а максимальное напряжение - до 500 В
• Не рекомендован для частых коммутаций - более 10 раз в сутки может снизить срок службы контактов
• Не подходит для взрывоопасных сред - тип атмосферы II не является взрывозащитой
• Не допускается прямое солнечное или радиоактивное воздействие - возможна деформация корпуса и выход из строя электроники

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью нагрузки до 1,2 МВт
• Защита крупного двигателя 1000 кВт на конвейере в металлургическом производстве
• Замена отказавшего автомата АВМ-1500 в старом щите без изменения габаритов
• Щитовая установка на горнодобывающей станции на высоте 2500 м (с учётом снижения тока)

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и наконечников - для 1800 А нужны медные шины минимум 2×120 мм2
• При установке на высоте 2000–4300 м обязательно уменьшите рабочий ток на 10% и напряжение до 500 В
• Обеспечьте доступ к рычагу для ручного отключения - не закрывайте его дверцей шкафа
• Используйте только оригинальные клеммы и крепёж - сторонние детали могут нарушить тепловой баланс
• Проверяйте состояние контактных поверхностей каждые 6 месяцев - при работе в условиях степени загрязнения 3 возможен нагар
